DEUTSCH, seite 20
ENGLISH, page 2

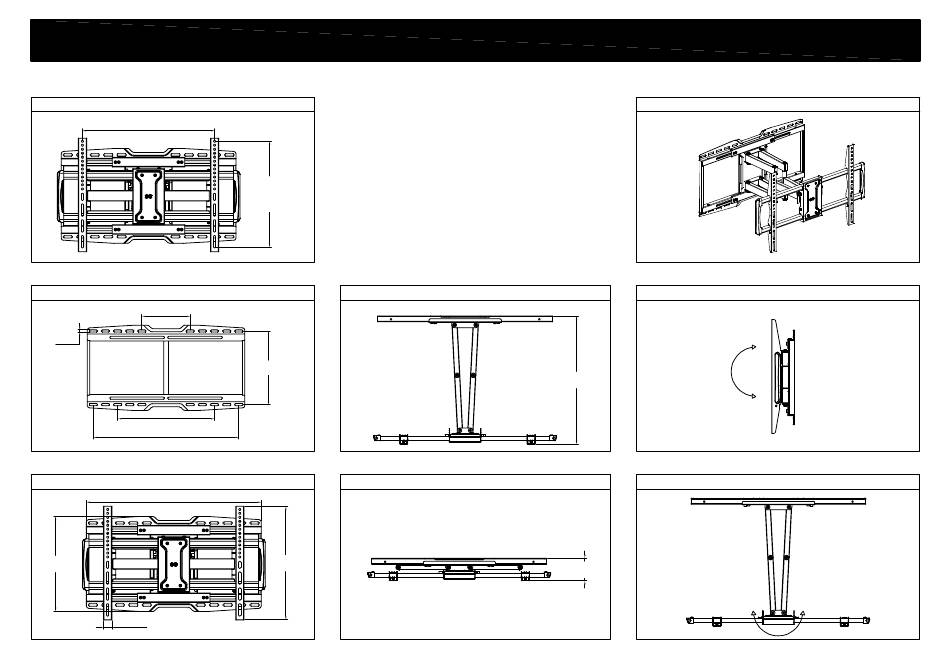

Dimensions
TV INTERFACE
MAX:600mm[23.62in]
MIN:200mm[7.87in]
WALL PLATE
203mm
[8.00in]
9mm
[0.35in]
406mm
[16.00in]
610mm
[24.00in]
FULLY ASSEMBLED MOUNT
662mm
[26.06in]
359mm
[14.13in]
32mm
[1.26in]
MAX:400mm
[15.75in]
MIN:100mm
[3.94in]
TOP VIEW - EXTENDED
310mm
[12.20in]
TOP VIEW - RETRACTED
430mm
[16.93in]
3-D
SIDE VIEW - RETRACTED
+5°
485mm
[19.09in]
-15°
TOP VIEW - EXTENDED
85mm
[3.35in]
+45°
-45°
3
