Inhaltszusammenfassung für Taylor 079D

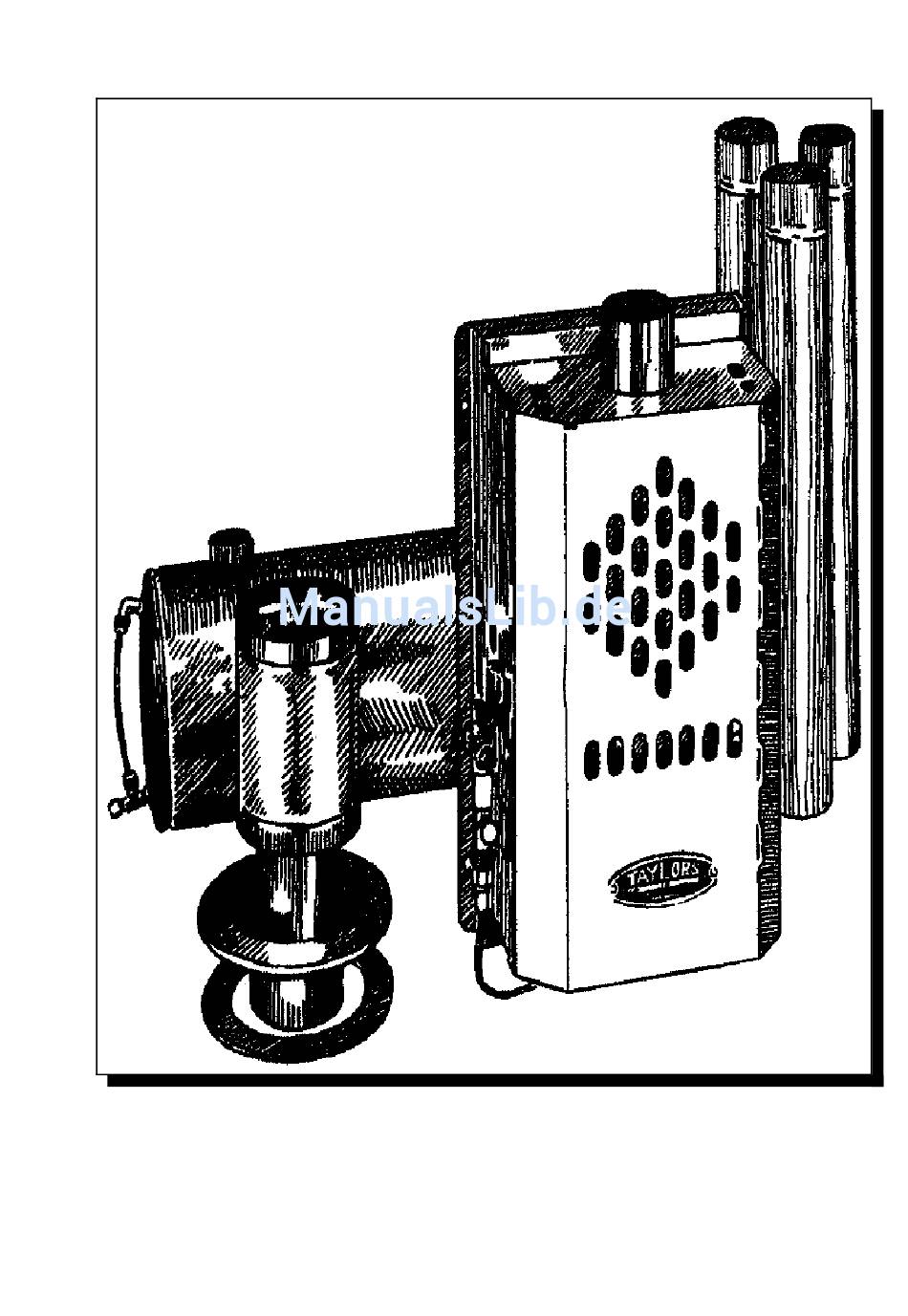

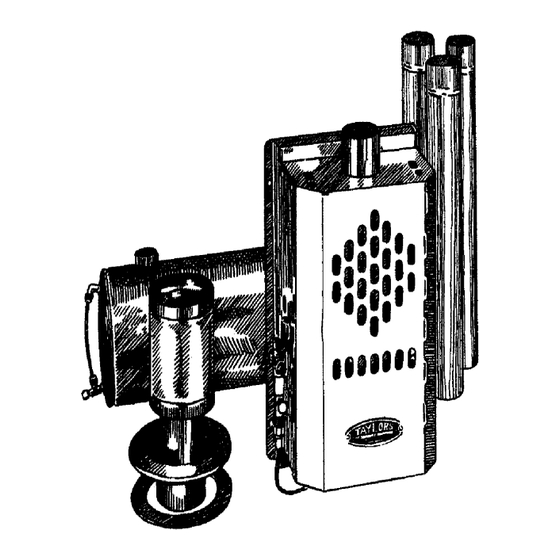

- Seite 1 Betriebsanleitung TAYLOR’S Dieselheizung 079D...
- Seite 2 Betriebsanleitung TAYLOR’S Dieselheizung 079D TAYLOR’S 079D Dieselheizung Montage- und Bedienungsanleitung 1) Einführung Taylor’s Kajütheizungen werden seit vielen Jahren für den problemlosen Betrieb an Bord gebaut. Die Taylor’s Dieselheizung ist einfach im Betrieb. Funktionsprinzip: Nach der Vorheizphase wird Dieselöl in der Brennerschale verbrannt. Die zugeführte Dieselmenge und damit die Wärmeabgabe der Heizung wird über die...
- Seite 3 Betriebsanleitung TAYLOR’S Dieselheizung 079D Die Zusammenstellung des normalen (HTDNORM) und erweiterten (HTDEXTD) Ersatzteilsatzes entnehmen Sie dem Diagramm. 6) Installation der Heizung 6.1) Positionierung Die Heizung ist für die senkrechte Montage an einem Schott konstruiert. Sie sollte mindesten 225mm über dem Boden montiert werden.
- Seite 4 Betriebsanleitung TAYLOR’S Dieselheizung 079D 6.4) Kraftstoffpumpe zur Versorgung aus dem Haupttank Die Pumpe ist in diesem System nicht enthalten 6.5) Einbau des Leitungssystems Die Kupferleitung (10) im Durchmesser e” wird komplett mit Quetschverschraubungen geliefert. An allen anderen Komponenten sind die Quetschverschraubungen bereits montiert: Abstellventil (12), Regelventil(36), Brennstofffilter (11), Tankbodenverschraubung (4b).
- Seite 5 Betriebsanleitung TAYLOR’S Dieselheizung 079D Inbetriebnahme der Heizung 7.1) Vorbereitungen Nehmen Sie ggf. die Kunststoff-Kappe (33) vom Abgasrohr und setzen Sie die Abzugshaube (6 oder 34) auf. Schließen Sie das Regelventil (36) und das Abstellventil(12). 7.2) Einstellung der Heizung 7.2.1 Überprüfung des Tanks / Leitungssystems Die Dieselmenge, die zur problemlosen gleichmäßigen und sauberen Verbrennung im...
- Seite 6 Betriebsanleitung TAYLOR’S Dieselheizung 079D 7.3) Inbetriebnahme der Heizung 7.3.1) Vorheizen des Brennertopfs Öffnen Sie die Brennertopf-Verschraubung (28). Füllen Sie durch die Schrauböffnung mit dem Spritzfläschchen (13) Brennspiritus in den Brennertopf, bis der Boden bedeckt ist (ca. 2 cl). Entzünden Sie den Brennspiritus durch die Verschraubung mit einem Streichholz oder einem Ofenanzünder (Papierlunte).
- Seite 7 Betriebsanleitung TAYLOR’S Dieselheizung 079D 7.4) Einstellen der Heizung 7.4.1) Maximumeinstellung Die maximale Durchflussmenge muss bei jeder Neuinstallation oder Veränderung am Heizsystem abgestimmt und eingestellt werden. Die Einstellung erfolgt am Regelventil (36), (siehe Skizze engl. Handbuch S. 14). Der Regelbereich zwischen “Off”(aus) und “Maximum”...
- Seite 8 Sicherheitshinweise 8.1) Grundregeln Einfache Kajütheizungen mit “offener Flamme”, wie diese bewährte TAYLOR’S- Heizung, sind seit vielen Jahrzehnten sicher im Gebrauch. Ihr einfacher Aufbau bedingt allerdings, dass sie nicht mit komplizierteren automatischen Heizsystemen verwechselt werden dürfen und wichtige Grundregeln für die sichere Bedienung unbedingt befolgt werden müssen: Die Heizung darf niemals unbeaufsichtigt betrieben werden.
-
Seite 9: Problemlösung
Betriebsanleitung TAYLOR’S Dieselheizung 079D Problemlösung Problem mögl. Grund Lösung Abgase treten durch Unterdruck im Schornstein sollte verlängert werden, die Heizung aus- Abgassystem kann bis der Auslass in ungehinderter entstehen, wenn Abwind Luftströmung liegt. Rückschlag im von Masten, Aufbauten Im Extremfall sollte die H-Abgas- Abgassystem o.ä. - Seite 10 Betriebsanleitung TAYLOR’S Dieselheizung 079D Durchflussmenge 3) Nadel des Regelventils Überprüfen Sie am Gehäuse des zu gering/ kein (36) ist lose. Regelventils (36), dass die Durchfluss Überwurfmutter an der Einstellnadel fest genug angezogen ist. Sie kann sich durch Vibration lockern. Auch sollte die Einstellnadel leicht gefettet sein.
- Seite 11 Betriebsanleitung TAYLOR’S Dieselheizung 079D Anzünden ist 1) Starker Abgaszug Eine sehr effiziente Abgasführung problematisch kann beim Anzünden Probleme verursachen, wenn das Streichholz o.ä. ausgeblasen wird. Benutzen sie ein Stück Papiertaschentuch, das Sie in ein wenig Brennspiritus tränken, in die Anzündöffnung (28) schieben und entzünden.
- Seite 12 Betriebsanleitung TAYLOR’S Dieselheizung 079D Spezifikationen Vorheizen: Brennspiritus Brennstoff: Diesel Verbrauch: 0,2 l/Std bei max. Leistung Leistung: 2,4 kW (in 600mm Abstand) Gewicht: ca. 11 kg Inhalt: Brennstofftank (Gefälletank) 6,8 l 3 Längen Abgasrohr (1295 mm Gesamtlänge) Decksdurchführung und Abgashaube 300 cm Kupfer-Brennstoffleitung...
