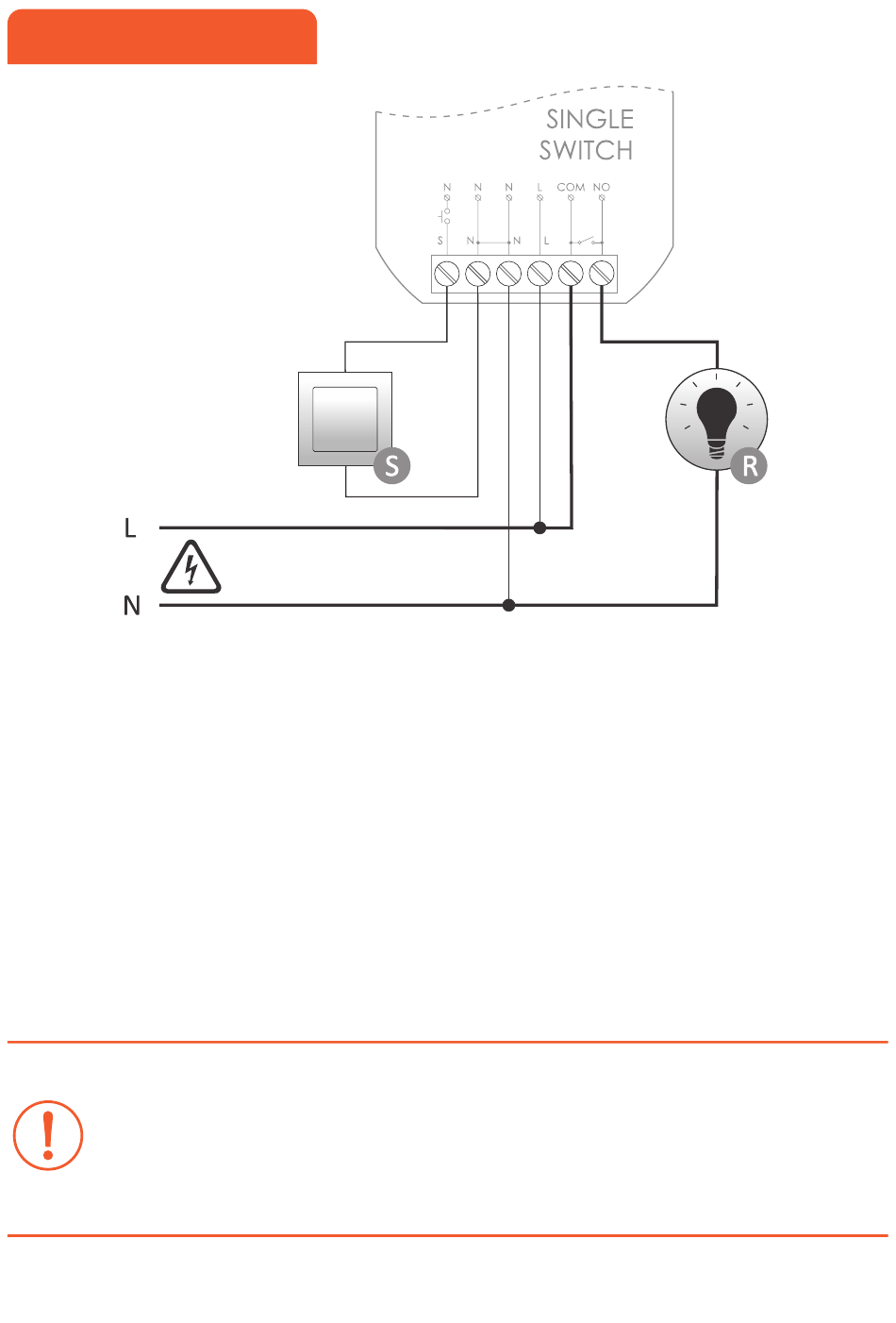

Anschlussschema

Beschreibung der Anschlüsse
S Eingang des lokalen Steuerungstaste
(standardmäßig – R ein-/ausschalten)
N Stromversorgung – Neutralleiter
N Stromversorgung – Neutralleiter
(N-Kontakte im Gerät verbunden)
L Stromversorgung – Phasenleiter
COM COM-Kontakt von Außenrelais
NO NO-Kontakt von Außenrelais
Es wird empfohlen, monostabile Taster (Drucktaster) zu
verwenden. Bei Verwendung von bistabilen Taster kann
höchstens ein Taster an einen Eingang angeschlossen
werden.
