Yamorc YD6016LN Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für YD6016LN:
- Konfigurationsanleitung (17 Seiten) ,
- Schnelleinstieg (13 Seiten) ,
- Schnelleinstieg (13 Seiten)
Verwandte Anleitungen für Yamorc YD6016LN
Inhaltszusammenfassung für Yamorc YD6016LN

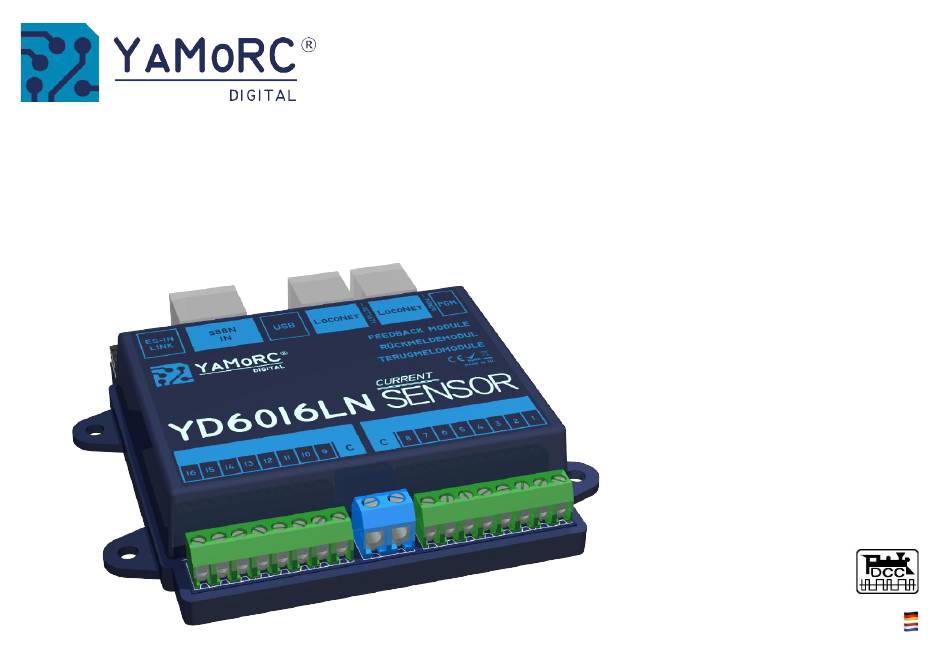

- Seite 1 YD6016LN current Sensor 16-fach-rückmeldemodul (Stromfühler) Schnelleinstieg (2022-09-20) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
Den YD6016LN-CS zum Konfigurieren der Schaltdecoder der YD8xxx Serie verwenden…………………………………………………………….. 11 Anschluss der Schaltdecoder der YD8xxx Serie über den "ES-Link" an den YD6016LN-CS und was zu beachten ist…………………………………… 11 Firmware Update der Schaltdecoder der YD8xxx Serie über "ES-Link" mit dem YD6016LN-CS………………………………………………………………………. 12 Garan e……………………………………………………………………………………………. -
Seite 3: Beschreibung
· einziges LocoNet® Modul mit 96 Rückmeldern. Achtung! Eine gleichzeitige Nutzung von "s88N" und "ES-IN Link" ist nicht zulässig. Über den "ES-IN Link"-Anschluss ist es möglich den YD6016LN-CS, um weitere fünf YD6016ES-Module, zu erweitern. So entsteht ein einziges LocoNet® ·... -
Seite 4: Technische Daten
Empfindlichkeit der Rückmelder 1 mA Stromfluss Abmessungen des Gehäuses 84 mm x 88 mm x 22 mm 42,5 mm 88 mm Lochabstand 94,5 mm, 42,5 mm Montage Die Montage des YD6016LN-CS erfolgt über die vier Montagelöcher seitlich am Gehäuse. www.yamorc.de... -
Seite 5: Wich Ge Hinweise
Der YD6016LN-CS darf keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkörpern oder Orten mit direkter Sonneneinstrahlung, verbaut · werden. Mon eren Sie den YD6016LN-CS darum an einem Ort mit ausreichender Belü ung, um die Abwärme abführen zu können. Der YD6016LN-CS wurde ausschließlich für trockene Innenräume entwickelt. Betreiben Sie den YD6016LN-CS daher nicht in Umgebungen mit großen ·... -
Seite 6: Hardwareübersicht
YD6016LN-CS Hardwareübersicht Rote LED Belastungsanzeige der Rückmelder. Je heller die LED leuchtet, um so höher ist der Strom der vom Rückmeldemodul erkannt wird. LocoNet® Anschluss 2 Grüne LED LocoNet® und Spannungsversorgung vorhanden. Programmiertaster Anschluss Rückmeldeeingang Nr. 1 (1. Rückmeldegruppe) Anschluss Rückmeldeeingang Nr. 8 Gemeinsamer Anschluss 1. -
Seite 7: Anschlussbeispiel Der Rückmelder Am 2-Leiter Gleis Und Am Loconet
YD6016LN-CS Anschlussbeispiel der Rückmelder am 2-Leiter Gleis und am LocoNet® Weiter LocoNet® Komponenten Achtung! Alle Anschlussarbeiten am YD6016LN-CS müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.de... -
Seite 8: Und "S88N
Achtung! Eine gemeinsame Nutzung von "ES-OUT Link" und "s88N-OUT" oder "ES-IN Link" und "s88N-IN" am selben Modul ist nicht zulässig. Achtung! Alle Anschlussarbeiten am YD6016LN-CS müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! www.yamorc.de... -
Seite 9: Konfigurieren Der Rückmeldeadressen Und Der Gesamtzahl
Konfigurieren der Rückmeldeadressen und der Gesamtzahl der Rückmelder des YD6016LN-CS YaMoRC hat sich dafür entschieden die Programmierung des YD6016LN-CS so einfach wie möglich zu gestalten. Der YD6016LN-CS ist „Out of the Box“ mit den LocoNet® Rückmeldeadressen 1-16 vorbelegt. Natürlich kann auch jede andere Rückmeldeadresse als Start-Rückmeldeadresse vergeben werden. Die Vergabe der Start-Rückmeldeadresse erfolgt durch das Schalten der entsprechenden DCC Weichenadresse über das Weichenstellpult der verwendeten Zent-... - Seite 10 YD6016LN-CS Konfigurieren der Gesamtanzahl der Rückmelder des YD6016LN-CS. Die Gesamtanzahl der Rückmelder errechnet sich aus den internen Rückmelder (16 Stück) des YD6016LN-CS und der Anzahl der Rückmelder, die über den "ES-IN Link" bzw. über "s88N" verbunden sind. Beispiel: Werden über "ES-IN Link" zwei Module YD6016ES mit dem YD6016LN-CS verbunden, muss die Anzahl der einzelnen Rückmelder addiert werden.
-
Seite 11: Den Yd6016Ln-Cs Zum Konfigurieren Der Schaltdecoder Der Yd8Xxx Serie Verwenden
Um Masseschleifen über USB zu verhindern, sollte der YD6016LN-CS immer alleine mit dem PC oder Laptop über USB verbunden werden. · Die Verwendung eines USB-Isolators wird empfohlen. · Die Verbindung des YD6016LN-CS erfolgt über "ES-IN Link" und die "ES-PGM Link" Buchse am YD8xxx. Die Verbindung kann entweder über den YD6901ES-LINK oder das Verbindungset YD6902ES-EXT erfolgen. Spannungsquelle USB-Isolator (op onal) -
Seite 12: Firmware Update Der Schaltdecoder Der Yd8Xxx Serie Über "Es-Link" Mit Dem Yd6016Ln-Cs
Um Masseschleifen über USB zu verhindern, sollte der YD6016LN-CS immer alleine mit dem PC oder Laptop über USB verbunden werden. · Die Verbindung des YD6016LN-CS erfolgt über "ES-IN Link" und die "ES-PGM Link" Buchse am YD8xxx. Als Verbindung kann entweder über den YD6901ES-LINK oder das Verbindungset YD6902ES-EXT erfolgen. -
Seite 13: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan e/Ausschlüsse: Die Garan e umfasst nach Wahl von YaMoRC die kostenlose Besei gung oder den kostenlosen Ersatz des schadha en Teils, die nachweislich auf Kon- struk ons-, Herstellungs-, Material- oder Transpor ehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
