Yamorc YD6016ES-GND Schnelleinstieg
16−fach−rückmeldemodul
Verwandte Anleitungen für Yamorc YD6016ES-GND
Inhaltszusammenfassung für Yamorc YD6016ES-GND

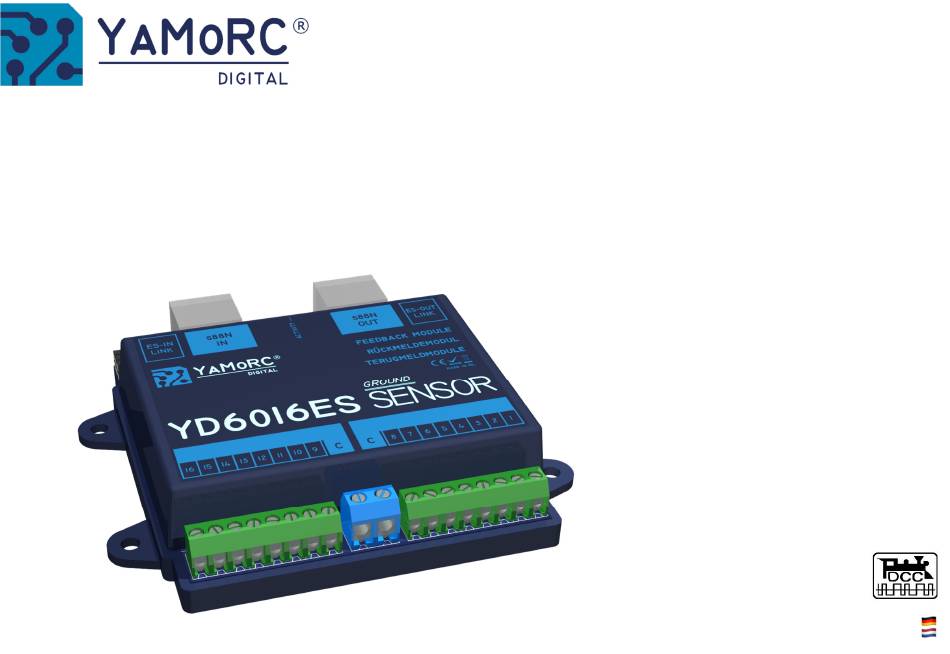

- Seite 1 YD6016ES Ground Sensor 16−fach−rückmeldemodul (Logikmelder) Schnelleinstieg (2023−06−17) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
Technische Daten……………………………………………………………………… 3 Montage, Maßzeichnung………………………………………………………….. 3 Wich%ge Hinweise……………………………………………………………………. 4 Hardwareübersicht…………………………………………………………………… 5 Anschlussbeispiel der Rückmelder für Taster, Schalter, Reedkontakte usw. YD6016ES-GND über "ES-Link"…………………. 6 Anschlussbeispiel der Rückmelder für Taster, Schalter, Reedkontakte usw. Anschluss über s88N an einer s88N fähigen Zentrale……………………………………………...…….. 7 Garan%e…………………………………………………………………………………… 8... -
Seite 3: Beschreibung
Eine gemeinsame Nutzung von "ES-OUT Link" und "s88N-OUT" oder "ES-IN Link" und "s88N-IN" am selben Modul ist nicht zulässig. Achtung! Bei der Verwendung von "s88N" ist zu beachten, dass der YD6016ES-GND für eine Versorgungsspannung von 5 V am "s88" Bus ausgelegt ist. Achtung! ... -
Seite 4: Wich%Ge Hinweise
Trennen oder abschalten. Der YD6016ES-GND darf keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkörpern oder Orten mit direkter Sonneneinstrahlung, verbaut werden. Mon%eren Sie den YD6016ES-GND darum an einem Ort mit ausreichender BelüYung, um die Abwärme abführen zu können. -
Seite 5: Hardwareübersicht
YD6016ES-GND Hardwareübersicht s88N OUT Anschluss (5V Versorgungsspannung beachten) An diesem Anschluss können noch weitere vier s88N Standard Rückmeldemodule mit 16 Eingängen angeschlossen werden. Achtung! Wird der "s88-OUT" zum Anschluss von weiteren Rückmeldemodulen verwendet darf, der "ES-OUT Link" nicht gleichzei%g verwendet werden. -
Seite 6: Anschlussbeispiel Der Rückmelder Für Taster, Schalter, Reedkontakte Usw. Yd6016Es-Gnd Über "Es-Link
Achtung! Eine gemeinsame Nutzung von "ES-OUT Link" und "s88N-OUT" oder "ES-IN Link" und "s88N-IN" am selben Modul ist nicht zulässig. Achtung! Bei der Verwendung von "s88N" ist zu beachten, dass der YD6016ES-GND für eine Versorgungsspannung von 5 V am "s88" Bus ausgelegt ist. -
Seite 7: Anschlussbeispiel Der Rückmelder Für Taster, Schalter, Reedkontakte Usw. Anschluss Über S88N An Einer S88N Fähigen Zentrale
Achtung! Eine gemeinsame Nutzung von "ES-OUT Link" und "s88N-OUT" oder "ES-IN Link" und "s88N-IN" am selben Modul ist nicht zulässig. Achtung! Bei der Verwendung von "s88N" ist zu beachten, dass der YD6016ES-GND für eine Versorgungsspannung von 5 V am "s88" Bus ausgelegt ist. -
Seite 8: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan9e/Ausschlüsse: Die Garan%e umfasst nach Wahl von YaMoRC die kostenlose Besei%gung oder den kostenlosen Ersatz des schadhaYen Teils, die nachweislich auf Kon- struk%ons-, Herstellungs-, Material- oder Transpor\ehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
