COBHAM EXPLORER 540 Installationsanleitung Seite 2

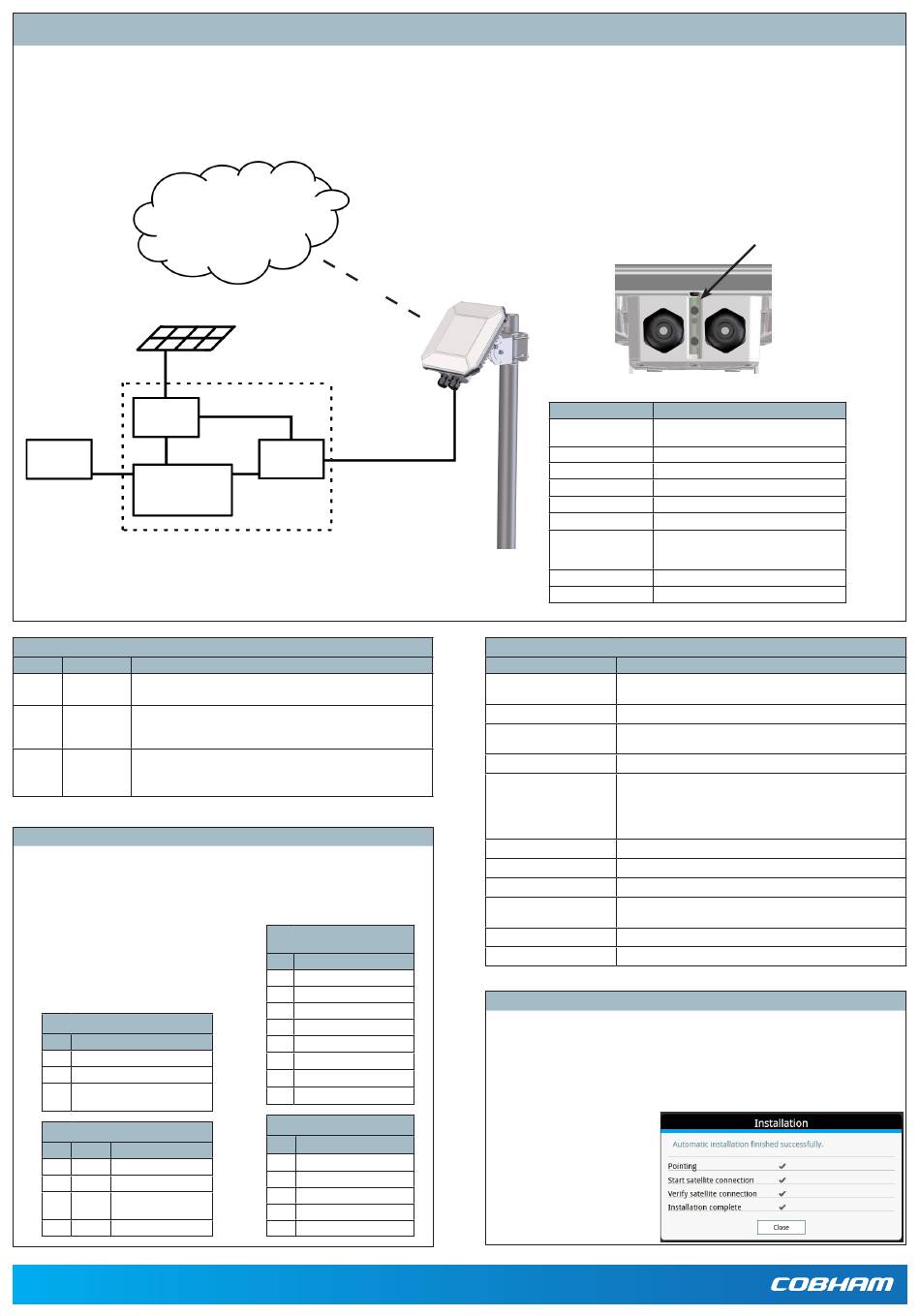

Systemkonfiguration – Beispiel
Solarmodul
Batterie
Messfühler
M2M-Indoor-Geräte
Hinweis: Diese Zeichnung dient lediglich als Beispiel. Die tatsächliche
Konfiguration kann andere Gerätetypen umfassen.
Kabelanforderungen
Nummer Kabel Anforderungen
1 DC-Leistungs- Kupferdraht, 1,5 mm
kabel länge: 12 m bei 12-V-Betrieb, 200 m bei 24-V-Betrieb.
2 LAN-Kabel Kabel: Ethernet, mind. Cat 5, solider Kupferdraht, STP. Max. Länge: 100 m,
Nenntemperatur: 95 °C.
PoE-Quelle gemäß PoE+ IEEE 802.3at Typ 2 Klasse 4.
3 E/A-Kabel 0,2 mm bis 0,5 mm
2
Wird das Signal nicht aktiv hoch- oder runtergeregelt, muss ein geschirmtes
Kabel am Eingang verwendet werden.
Steckverbinder und Pinbelegung
WICHTIG: Für LAN muss entweder X1 oder X2 verwendet werden,
nicht beide!
Der EXPLORER 540 verfügt über folgende Steckverbinder/Klemmen:
• X1: LAN/PoE, Federklemmleiste
• X2: LAN/PoE, RJ-45-Steckverbinder
• X3: SIM-Karte
• X4: DC-Eingang, Schraubklemmen
• X5: Ein-/Ausgänge, Federklemmleiste
• X6: Micro-USB-B-Steckverbinder
• X7: Gehäusemasse, Schraubklemme
DC-Leistungssteckverbinder (X4)
Pin Signal
1 DCIN+
2 DCIN-
3 GND
(optional – für Schirmungsanschluss)
E/A-Steckverbinder (X5)
Pin Signal Details
1 GPI Weckanfrage, Eingang
2 GPO Terminal bereit, Ausgang
3 GPIO M2M-Fernsteuerung/
Status, Ein-/Ausgang
4 GND Masse
98-150246-C
www.cobham.com/satcom
Internet
BGAN M2M-Betrieb
über Satellit
Indoor-Geräte
Ethernet mit PoE
PoE-Injektor
2 , UV-beständig, Nenntemperatur: 105 °C, max. Kabel-
(26 AWG bis 20 AWG), Ausgang bis zu 2 A.
2
LAN/PoE-Steckverbinder
(X1 oder X2)
Pin Signal
1 TXp
2 TXm
3 RXp
4 POE+
5 POE+
6 RXm
7 POE-
8 POE-
USB-Steckverbinder (X6)
Pin Signal
1 +5 V
2 Dm
3 Dp
4 ID
5 GND
C1D2:
Diese Ausrüstung ist nur zur Verwendung an Standorten gemäß Class I, Division 2,
Group A, B, C und D ODER an ungefährlichen Standorten geeignet.
Die Ausrüstung muss mithilfe von Verdrahtungsmethoden installiert werden, die
gemäß NEC und/oder CEC für Class I, Division 2 gefordert werden.
WARNUNG – EXPLOSIONSGEFAHR – Die Ausrüstung erst anschließen
oder abtrennen, wenn die Stromversorgung abgestellt wurde oder der Bereich
bekanntermaßen ungefährlich ist.
Hinweis: Die LED schaltet sich nach Abschluss
des Installationsprozesses ab und bleibt
abgeschaltet, bis ein neuer Installationsprozess
gestartet wird.
LED-Status Beschreibung
Aus Leuchtanzeige hat sich abgeschaltet
oder kein Strom
Blinkt schnell grün Wird hochgefahren
Blinkt gelb BGAN-Ausrichtung läuft
Blinkt grün Netzwerkverbindung wird geprüft
Leuchtet grün Bereit
Blinkt schnell gelb Wird heruntergefahren
Leuchtet gelb Warnung (vom Benutzer zu beheben).
Die Warnmeldung kann über die
Webschnittstelle abgerufen werden.
Leuchtet rot Fehler. Siehe Webschnittstelle.
Blinkt blau Software wird auf das Terminal geladen
Technische Daten
Eigenschaft Spezifikation
Abmessungen 202 x 202 x 65 mm
8,0 x 8,0 x 2,5 in
Gewicht 1,6 kg / 3,5 lbs (ohne Funkmodem)
Stromversorgung PoE 50 bis 57 VDC gemäß: PoE+ IEEE 802.3at Typ 2 Klasse 4
Stromversorgung DC 10,5 bis 32 VDC
Transiente Überspannung Überspannungskategorie II
Leistungsaufnahme (typisch) Stromsparmodus (Weck-Funktion per GPIO oder Timer): 0,1 W bei 12 VDC /
2,4 W PoE
Stromsparmodus (Weck-Funktion über LAN): 0,9 W bei 12 VDC / 2,3 W PoE
Bereitschaftsmodus (Standby): 1,9 W bei 12 VDC / 3,5 W PoE
Übertragung: 19 W
Schutzart IP66
Betriebstemperatur -40 bis 75 °C (-40 bis +55 °C bei gefährlichen Standorten (C1D2))
Umgebungsbedingungen Montage in Außenbereichen und Verwendung in widrigen Umgebungen
Max. Höhe für gefährliche 2000 m
Standorte
Relative Luftfeuchtigkeit 95 %, nicht kondensierend bei 40 °C
Verschmutzungsgrad Verschmutzungsgrad 2
Prüfen der Installation und Fehlerbehebung
Leuchtet die LED dauerhaft gelb, ist die Installation fehlgeschlagen. Dies kann bspw. der Fall sein, wenn
das Terminal kein stabiles BGAN-Signal erkannt hat oder die Netzwerkverbindung nicht geprüft werden
konnte.
Wenn vor Ort ein Computer an das Terminal angeschlossen wird, können mithilfe der integrierten
Webschnittstelle der Installationsfortschritt am Bildschirm verfolgt und im Falle eines Fehlschlags
Warnmeldungen angezeigt werden.
1. Den Computer mit der LAN-Schnittstelle des EXPLORER 540 verbinden.
2. Den Browser am angeschlossenen
Computer öffnen.
3. Die Stromversorgung des
Terminals herstellen.
4. Die Webschnittstelle über die
lokale IP-Adresse (Standard:
192.168.0.1) aufrufen.
5. Benutzernamen eingeben:
Benutzername und Passwort:
<Seriennummer des Terminals>.
Leuchtanzeige (LED)
