TECHCON TS580D-MM Benutzerhandbuch Seite 7

TS580D-MM
Steuerung Micro-Meter Mix Benutzerhandbuch
• Fußschalteranschluss – Schließen Sie einen externen Schalter an, um die Dosiervorgänge zu starten.
• I/O-Anschluss.
• Internetanschluss – RJ45-Verbindung zum Ethernet.
• USB-Anschluss für Software-Aktualisierung.
• Externe Druckeingänge – Zur Überwachung des Mediendrucks an die Pumpe anschließen.
ACHTUNG: Das Gerät muss zusammen mit einem 5-Mikron-Filter (TSD800-6) verwendet werden,
um eine ordnungsgemäße Luftfilterung zu gewährleisten .

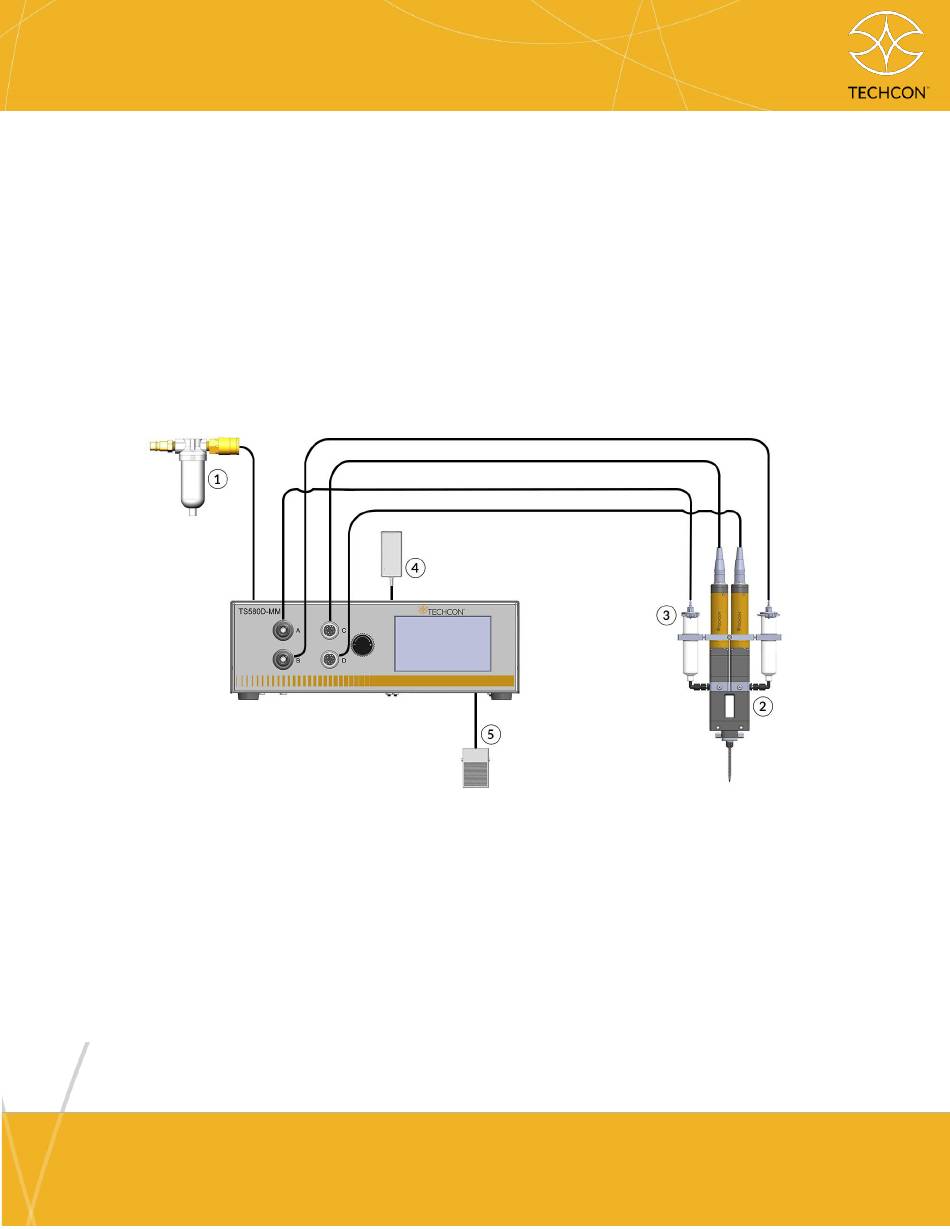

Abbildung 2: Standardkonfiguration
Nr. Beschreibung
1 Luftfilter
2 Pumpe (nicht im Lieferumfang enthalten)
3 Medienspritzen (nicht im Lieferumfang enthalten)
4 Netzadapter
5 Fußschalter
technon.com/contact-us
7
