Anleitung eSafe
®
User instructions eSafe
Option: LED-Anschluss
1. Verlegen Sie das Anschlusskabel im Betonsockel
in der vorgesehenen Zone. (Siehe gelb schattierten
Bereich unten)
2. Nehmen Sie die Abschlussplatte vorsichtig ab.
3. Stecken Sie das Anschlusskabel in die Box, die dem
vorgesehenen Anschluss am nächsten liegt. (Siehe
orangefarbene Pfeile unten)
4. Schließen Sie das Anschlusskabel an den
mitgelieferten wasserdichten Stecker an. (
grün, N = blau, L = braun)
5. Klicken Sie die Abschlussplatte auf den Rahmen.
Achtung: die Abmessungen in der Zeichnung
OPTIE LED
entsprechen nicht der Realität.
1. Laat de aansluitkabel in de betonsokkel uitkomen in de aangeduide zone.
2. Klik de afwerkingplaat voorzichtig los
3. Breng de aansluitkabel in de kast door het gat dichtst bij de voorziene connector.
4. Connecteer de aansluitkabel met de voorziene waterdichte connector.
(1= aarding , 2= blauw, 3= bruin)
5. Klik de afwerkingsplaat vast op de kast

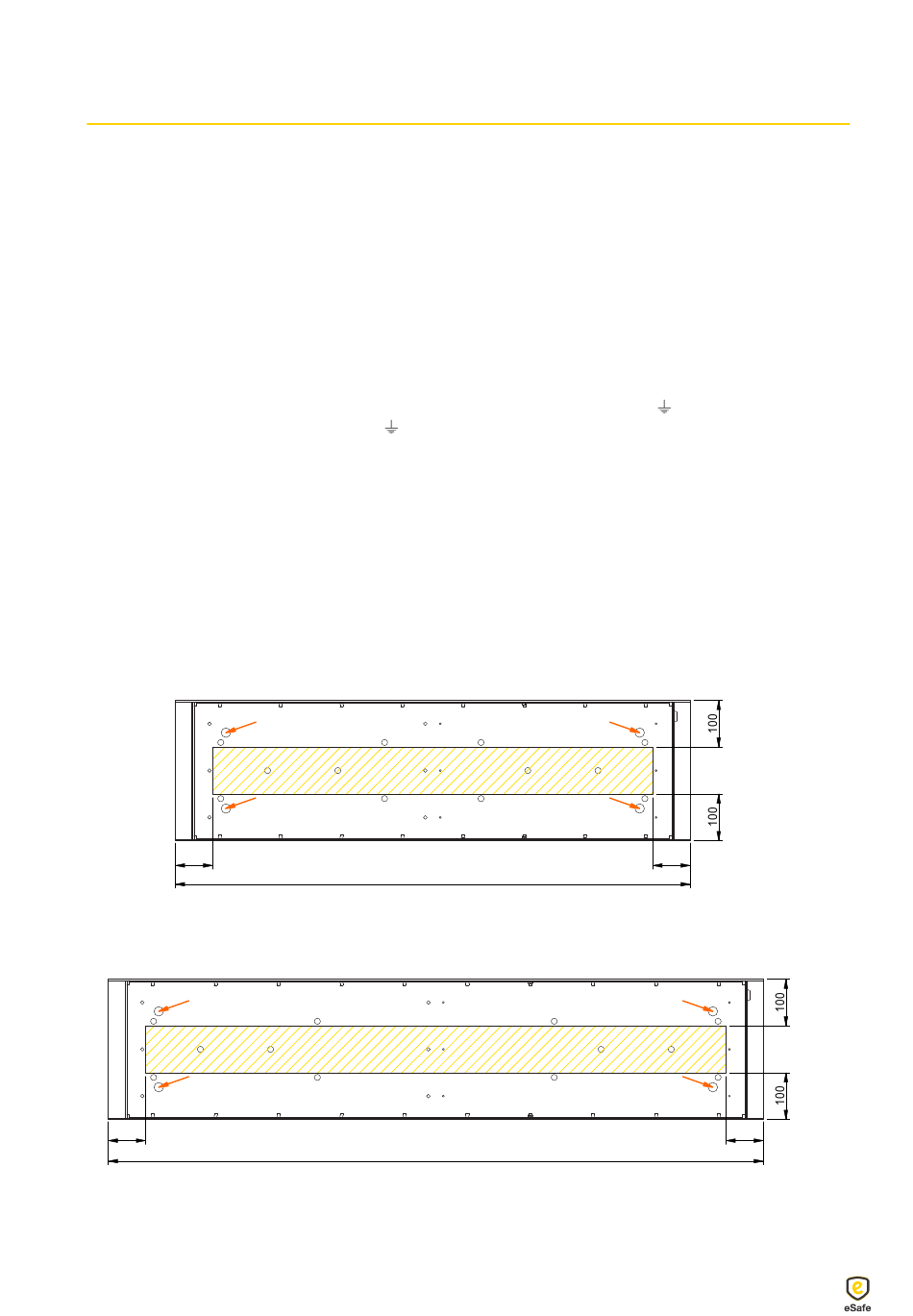

Zone waar de elektriciteitskabel uit de betonsokkel mag komen:
80
80
80
Maxus
®
Maxus
®
®
= gelb/
MAXUS 1100
1100
MAXUS 1400
1400
Option: LED connection
1. Run the connecting cable in the concrete base in the
designated zone. (See yellow shaded area below)
2. Carefully snap off the cover plate.
3. Pass the connecting cable into the cabinet through
the hole closest to the provided connector. (See
orange arrows below)
4. Connect the connection cable to the provided
waterproof connector. (
L = brown)
5. Click the cover plate onto the frame.
Note: the drawing is not shown to size.
Naargelang de opstelling wordt het dichtste gat bij de voorziene
connector gebruikt om de aansluitkabel in de kast te brengen.
7
= yellow/green, N = blue,
80
80
®
