instale nunca cerca de una entrada de agua ni de un lavadero. No instale el sensor de
proximidad cerca de sistemas de climatización o de calefacción. Escoja bien la ubicación de
forma que nada pueda perturbar la detección y para que la célula por infrarrojos funcione
correctamente. Evite los obstáculos, el campo de detección debe estar libre.
b. Conexión
Para empotrar en el techo a más de 1 m 70 (fuera del alcance del brazo), el detector se
conecta entre el interruptor de origen y la iluminación. Perfore el techo con una sierra
campana de ø 63 mm.

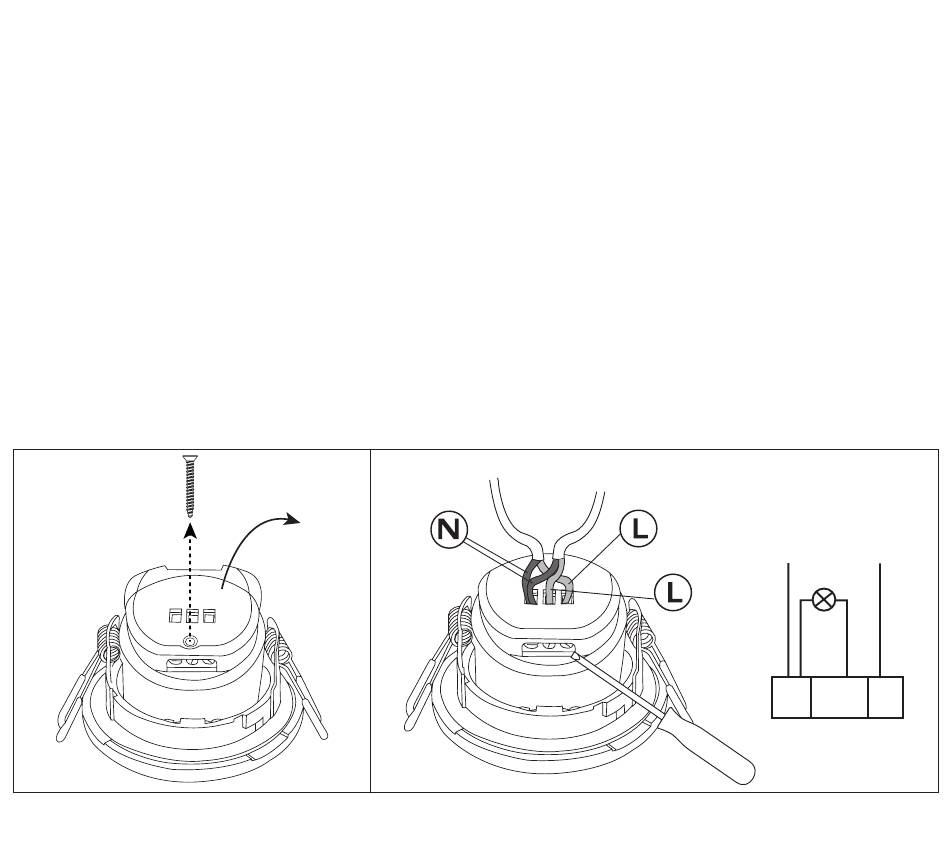

Funciona con 4 cables, cuidado con respetar los colores :
230V = L : fase - marrón. N : neutro - azul.
Aparato para conectar = L' : fase - marrón - N : neutro - azul.
Para conectar a una lámpara de clase II (que no tenga que conectarse a la tierra).
• Corte la corriente del panel eléctrico,
• desmonte la lámpara existente en caso necesario.
1 2
230V
lampe
lámpara
'
230V
L
N
N L' L
DETECTEUR
SENSOR
