FIZZ-Kinderfahrräder
Aufbauanleitung

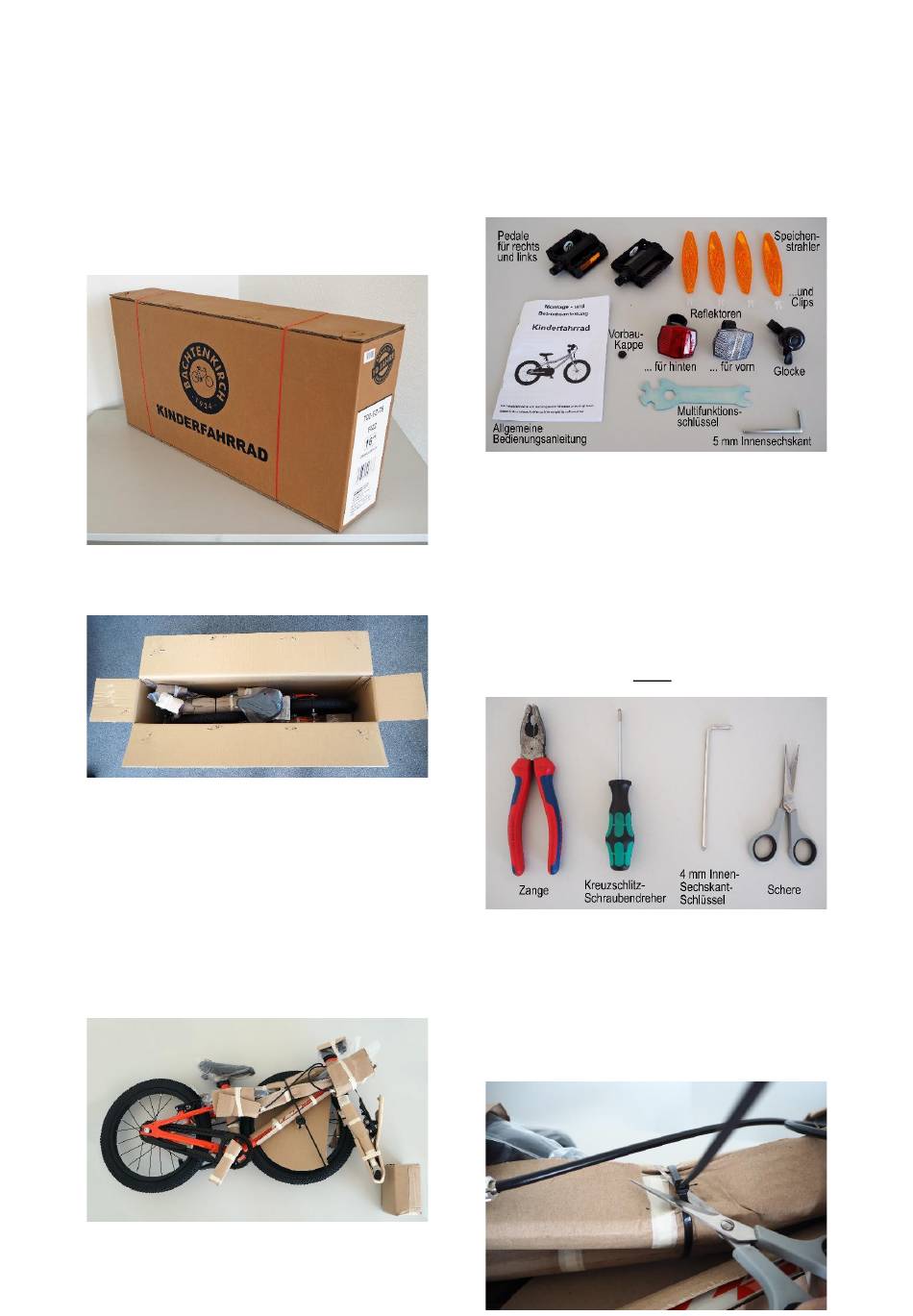

1. Die Lieferung der FIZZ-Kinderfahrräder
erfolgt in einem geschlossenen Karton.
2. Den Karton bitte stehend auf der Oberseite
öffnen.
3. Den Inhalt aus dem Karton entnehmen.
Legen Sie das Fahrrad auf einen sicheren
(standfesten) Untergrund oder auf den Boden.
Achten Sie darauf, dass es zu keinen
Beschädigungen kommt.
Bitte achten Sie auch auf die separate
innenliegende kleinere Box.
(4-23)
4. In der Box befindet sich die allgemeine
Betriebsanleitung, ein paar Komponenten
sowie als Werkzeug ein
Multifunktionsschlüssel und ein 5 mm
Innensechskant-Schlüssel.
5. Weiter benötigt werden
•
eine Zange,
•
ein Kreuzschlitz-Schraubendreher
(kleinere bis mittlere Größe),
•
ein 4 mm Innensechskantschlüssel
(Inbus-Schlüssel),
•
eine Schere oder ein Seitenschneider
6. Mit der Schere entfernen Sie zunächst alle
Kabelbinder.
Achtung – schneiden Sie nicht in die Brems-
oder Schaltungszüge!
Verwandte Anleitungen für BACHTENKIRCH FIZZ
Inhaltszusammenfassung für BACHTENKIRCH FIZZ
- Seite 1 FIZZ-Kinderfahrräder Betriebsanleitung, ein paar Komponenten Aufbauanleitung sowie als Werkzeug ein (4-23) Multifunktionsschlüssel und ein 5 mm Innensechskant-Schlüssel. 1. Die Lieferung der FIZZ-Kinderfahrräder erfolgt in einem geschlossenen Karton. 5. Weiter benötigt werden • eine Zange, • ein Kreuzschlitz-Schraubendreher 2. Den Karton bitte stehend auf der Oberseite (kleinere bis mittlere Größe),...
- Seite 2 7. Entnehmen Sie vorsichtig das Vorderrad und 10. Aus Transportgründen sind die Schrauben legen es zunächst beiseite. Eventuell drehen in der Achse des Vorderrads. Diese müssen sie leicht an der Tretkurbel, um das Vorderrad zum Einbau in die Fahrradgabel zunächst leichter zu entnehmen.
- Seite 3 11. Stellen Sie nun das Fahrrad vorsichtig aufrecht hin und lösen Sie den Bremszug durch leichtes Zusammendrücken der Bremsschenkel aus der V-Bremse. Hierzu ist kein Werkzeug nötig. 12. Das Vorderrad kann jetzt eingebaut werden. Sofern eine Richtungs-Markierung auf Jetzt können Sie das Fahrrad auf dem dem Reifen gedruckt ist, drehen Sie das Fahrradseitenständer abstellen.
- Seite 4 13. Für die Montage des Lenkerbügels muss Anschließend halten Sie die Frontplatte am Vorbau die Frontplatte abgeschraubt formschlüssig an den Vorbau und führen die werden. Bitte benutzen Sie hierzu einen 4 mm vier Schrauben ein. Innensechskantschlüssel. Bevor Sie die Schrauben in der nachfolgenden Reihenfolge (zunächst nur leicht) anziehen prüfen Sie noch einmal, ob der Lenkerbügel genau mittig positioniert ist.
- Seite 5 15. Für die Befestigung der Pedale achten Sie unbedingt darauf, dass Sie die rechte und die linke Pedale nicht vertauschen!!! Neben dem Stocker „L“ für links und „R“ für rechts sind die entsprechenden Buchstaben auch auf dem Gewindekopf der jeweiligen Pedale geprägt.
- Seite 6 16. Mit dem 5 mm Innensechskantschlüssel stellen Sie den Sattel in die gewünschte Position 17. Mit einem Kreuzschlitzschraubendreher befestigen Sie am Lenkerbügel die Glocke und den weißen Front-Reflektor. Auf der linken Seite des Fahrrads drehen Sie die Pedale auch erst mit der Hand ein. Achtung: Hier dreht man jetzt links herum.
- Seite 7 Ergänzende Hinweise für 20“ FIZZ- den Vorbaubolzen. Die Kappe schütz die Kinderfahrräder mit Kettenschaltung Schraube vor Feuchtigkeit. Die 20 Zoll FIZZ-Kinderfahrräder sind zur Befestigung der Räder mit Schnellspannern ausgestattet. 19. Bitte entsorgen Sie den Abfall sortengerecht. Die Pappe wird dem Altpapier zugeführt.
- Seite 8 Danach schieben Sie die erste Feder wieder Die 20 Zoll FIZZ Kinderfahrräder haben noch auf den Stift und schrauben die Mutter an. zusätzlich drei Protektoren, die die Schaltung und den Rahmen vor Transportschäden Richten Sie das Vorderrad mittig aus – drehen schützen.
