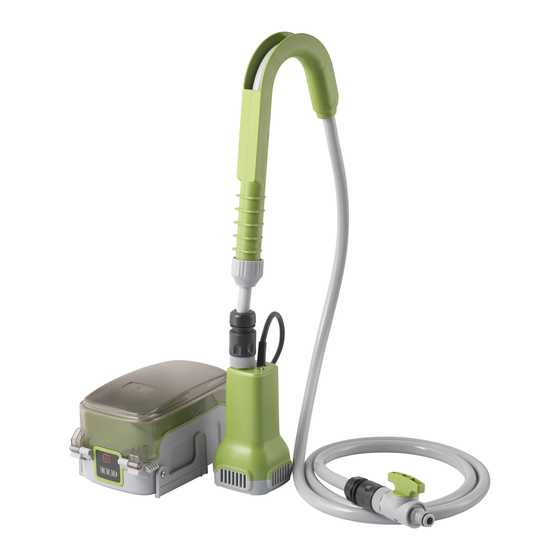

TOOLCRAFT 2582931 Bedienungsanleitung
Akkubetriebene fasspumpe, 18 v, 1800 l/h
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bedienungsanleitung
Akkubetriebene Fasspumpe, 18 V, 1800 l/h
Best.-Nr. 2582931
Operating Instructions
18 V battery-powered barrel pump, 1800 l/h
Item no: 2582931
Mode d'emploi
Pompe à baril alimentée par batterie 18 V, 1800 l/h
N° de commande 2582931
Gebruiksaanwijzing
18 V vatpomp op accu, 1800 l/u
Bestelnr.: 2582931
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für TOOLCRAFT 2582931
Inhaltszusammenfassung für TOOLCRAFT 2582931
- Seite 1 Akkubetriebene Fasspumpe, 18 V, 1800 l/h Best.-Nr. 2582931 Operating Instructions 18 V battery-powered barrel pump, 1800 l/h Item no: 2582931 Mode d’emploi Pompe à baril alimentée par batterie 18 V, 1800 l/h N° de commande 2582931 Gebruiksaanwijzing 18 V vatpomp op accu, 1800 l/u Bestelnr.: 2582931...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..............................Bestimmungsgemäße Verwendung....................... Lieferumfang..............................Neueste Informationen zum Produkt ......................Symbolerklärung............................Sicherheitshinweise ............................Zuerst lesen!............................Allgemein............................Handhabung............................Netzteil .............................. Aufladen des Akkupacks........................Sicherheitshinweise bezüglich des Umgangs mit dem Akkupack............. Betriebsumgebung ..........................Bedienung ............................Produktübersicht............................Montage................................. Vor der Montage..........................Montieren des Steuergeräts......................Montieren der Pumpe........................ - Seite 3 15.2 Akkuladegerät ........................... 15.3 Akkupack............................
-
Seite 4: Einführung
1 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 2 Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um eine akkubetriebene Fasspumpe. Das Produkt ist für die Befestigung an Wassertanks/Regentonnen und das anschließende Abpumpen von Süß- und/oder Regenwasser vorgesehen. -
Seite 5: Neueste Informationen Zum Produkt
4 Neueste Informationen zum Produkt Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website. 5 Symbolerklärung Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text: Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können. Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann. -
Seite 6: Allgemein
das Produkt irreparabel beschädigt wird. Verwenden sie ein nicht kompati- bles Akkuladegerät besteht zudem die Gefahr, dass das Akkupack explo- diert. 6.2 Allgemein ■ Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. ■ Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. -
Seite 7: Sicherheitshinweise Bezüglich Des Umgangs Mit Dem Akkupack
■ Bestücken Sie das Ladegerät nur mit solchen Akkus, die mit dem Gerät kompatibel sind. Vergewissern Sie sich, dass das Ladegerät zum Laden der Akkus geeignet ist, bevor Sie es an die Stromversorgung anschließen. ■ Laden Sie unter keinen Umständen Akkus auf, die Beschädigungen aufweisen. Das Aufladen von beschädigten Akkus kann einen Brand und/oder eine Explosion nach sich ziehen. -
Seite 8: Bedienung
6.8 Bedienung ■ HINWEIS! Ein Trockenlauf beschädigt die Pumpe. Stellen Sie vor der Inbetriebnahme sicher, dass sie sich vollständig im Wasser bzw. unter der Wasseroberfläche befindet. ■ Überprüfen Sie vor jeder Inbetriebnahme das Produkt auf Beschädigungen. Sollten Sie Beschädigungen fest- stellen, darf das Produkt nicht länger betrieben werden! Lassen Sie Reparaturarbeiten jeglicher Art stets von ei- ner entsprechend ausgebildeten Fachkraft ausführen! ■... -
Seite 9: Produktübersicht
7 Produktübersicht Steuergerät Halterung Ein-/Aus-Taste LED-Betriebsanzeige Abdeckung Akkupack Stromversorgungskabel Wasserzulauf Pumpe Schlauchanschlussstutzen Schlauch Sicherungsmutter Haken Wasserauslass Ventil... -
Seite 10: Montage
8 Montage 8.1 Vor der Montage Beachten Sie die nachstehend aufgeführten Punkte, bevor Sie mit den Montagearbeiten beginnen: ■ Achten Sie darauf, dass das Steuergerät, das Akkupack und das Akkuladegerät nicht mit Wasser in Berührung kommen und keiner Feuchtigkeit ausgesetzt werden. ■... -
Seite 11: Montieren Der Pumpe
8.3 Montieren der Pumpe Bevor Sie die Pumpe montieren können, müssen Sie sie zunächst einmal in dem Wassertank/der Regentonne un- terbringen und durch Anpassen der Schlauchlänge die Eintauchtiefe festlegen. Achten Sie darauf, dass die Pumpe den Boden des Wassertanks/der Regentonne nicht berührt, damit sie keinen Schmutz ansaugt. Im Idealfall befindet sich der Wasserzulauf der Pumpe in einem Abstand von fünf bis zehn Zentimetern zum Boden des Wassertanks/ der Regentonne. -
Seite 12: Einsetzen (Und Herausnehmen) Des Akkupacks
5. Ist das Akkupack vollständig geladen, ziehen Sie erneut an dem Griff der sich am Akkupack befindlichen Entrie- gelung und nehmen Sie es aus dem Ladegerät. 6. Lassen Sie das Akkupack anschließend auf Zimmertemperatur abkühlen. à Das Akkupack kann nun verwendet werden. Hinweis: Möchten Sie sich die verbleibende Akkukapazität anzeigen lassen, drücken Sie neben dem Griff der sich am Ak- kupack befindlichen Entriegelung auf die Taste zur Überprüfung des aktuellen Akkustands. -
Seite 13: Betrieb
10 Betrieb Sie haben die Möglichkeit, die Pumpe entweder manuell oder im Timer-Modus zu betreiben. Wird der Timer akti- viert, schaltet sich die Pumpe nach Ablauf der eingestellten Zeit automatisch ab. 10.1 Verwenden des Produkts im Handbetrieb Im Handbetrieb schalten Sie die Pumpe selbst ein und aus. Voraussetzungen: Sie haben sämtliche der im Abschnitt „Durchzuführende Überprüfungen vor der Inbetriebnahme“... -
Seite 14: Verwenden Des Produkts
Segment Betriebszeit Art der Aktivierung LED-Betriebsanzeige Das jeweilige Segment blinkt einmal auf und Ihnen wird zehn Sekunden lang die verbleibende Akkukapazität angezeigt. Verwenden des Produkts Voraussetzungen: Sie haben sämtliche der im Abschnitt „Durchzuführende Überprüfungen vor der Inbetriebnahme“ aufgeführten Überprüfungen durchgeführt. Die sich am Gehäuse des Steuergeräts befindliche Abdeckung ist geschlossen. -
Seite 15: Problembehandlung
12 Problembehandlung Problem Mögliche Ursache Abhilfemaßnahme Die Pumpe lässt sich nicht in Betrieb Die Kapazität des Akkupacks ist auf- Laden Sie das Akkupack wieder auf. nehmen. gebraucht. Die Pumpe schaltet sich automatisch Der Überhitzungsschutz wurde aus- Stellen Sie sicher, dass die Pumpe gelöst. -
Seite 16: Reinigen Des Steuergeräts
13.3 Reinigen des Steuergeräts Wichtig: – Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmit- tel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen. – Tauchen Sie das Steuergerät unter keinen Umständen in Wasser. 1. Nehmen Sie anschließend das Akkupack aus dem Gehäuse des Steuergeräts. 2. -
Seite 17: Technische Daten
Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion). 15 Technische Daten 15.1 Pumpe mit Steuergerät Eingangsspannung ........ -
Seite 51: Bezeichnung
Modell Nr. Order No Description Model No Cordless Rain Water Tank Pump with hose, 2582931 18V, 1800 l/h, grey & green DCQ807 konform ist (sind) mit folgenden Richtlinien, Normen und/oder Verordnungen. is (are) in conformity with following directives, norms and/or regulations. - Seite 53 15.2 Accu-oplader ............................. 15.3 Accu ..............................
- Seite 67 Modell Nr. Order No Description Model No Cordless Rain Water Tank Pump with hose, 2582931 18V, 1800 l/h, grey & green DCQ807 konform ist (sind) mit folgenden Richtlinien, Normen und/oder Verordnungen. is (are) in conformity with following directives, norms and/or regulations.
- Seite 68 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Her- ausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Druck- legung.
