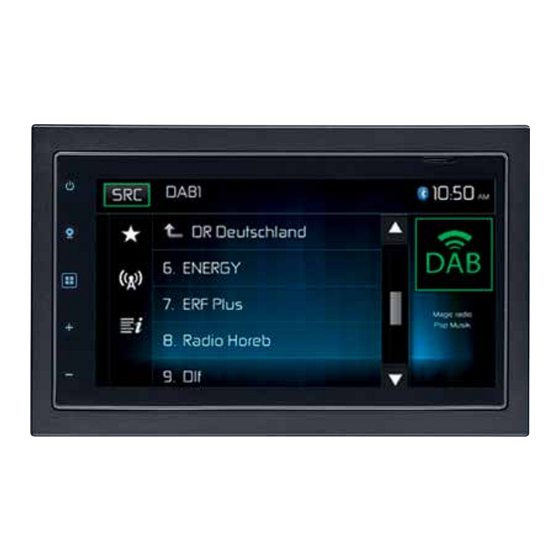

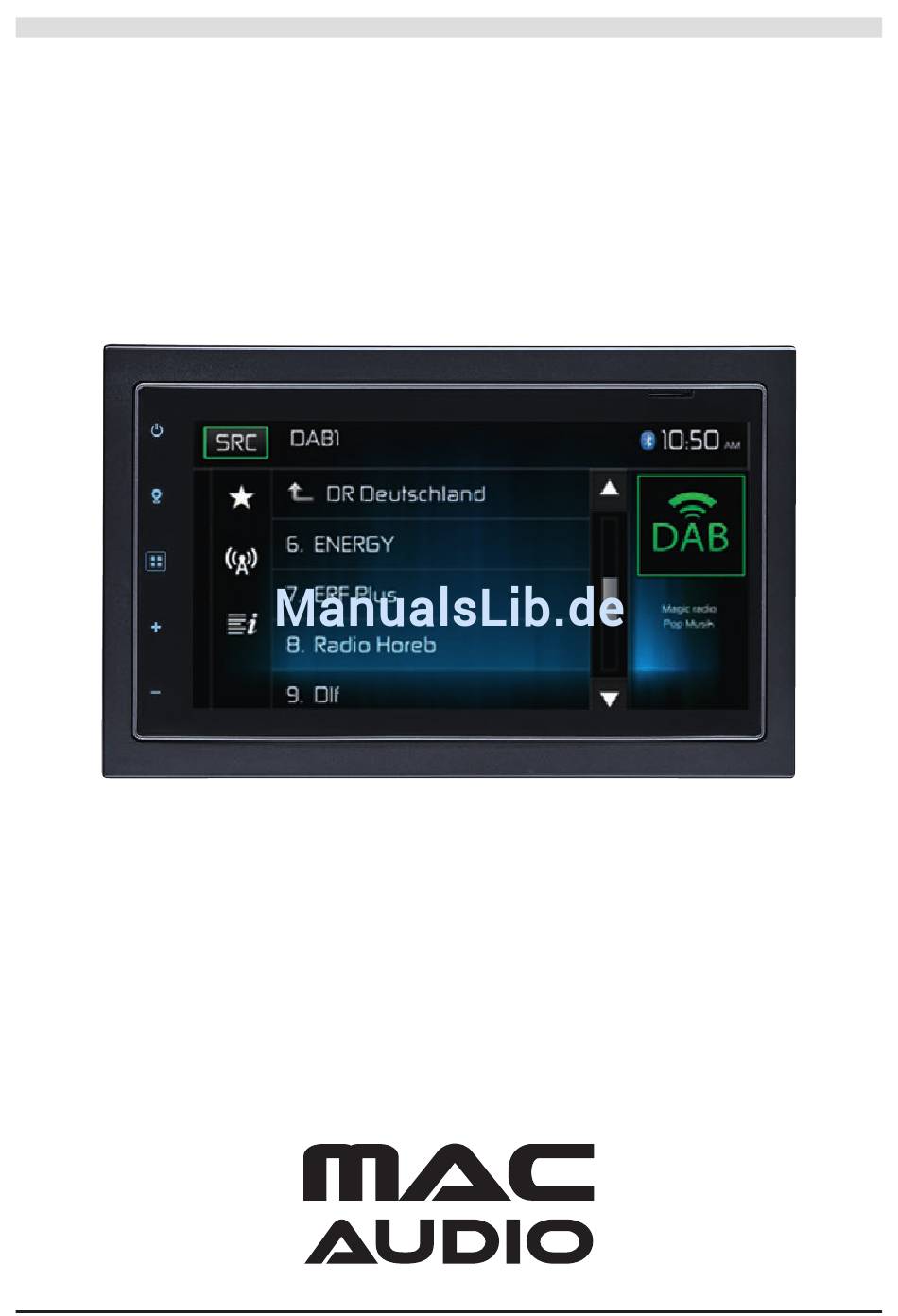

Seite 1 MAC 520 DAB BEDIENUNGSANLEITUNG/GARANTIEURKUNDE OWNER’S MANUAL/WARRANTY DOCUMENT MODE D’EMPLOI/CERTIFICAT DE GARANTIE...
Seite 2 The Bluetooth ® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Mac Audio is under license. Other trademarks and trade names are those of their respective owners. Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.
Seite 4: Inhaltsverzeichnis
Danke, dass Sie sich für ein Produkt von MAC AUDIO entschieden haben. Wir hoffen, Ihnen die Funktion des Geräts mit den in dieser Bedienungsanleitung beschriebenen Anweisungen einfach und verständlich erklären zu können. Bitte nehmen Sie sich einige Minuten Zeit um sich mit der Bedienungsanleitung zu befassen.
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE • Montieren Sie das Gerät nicht an einem Ort, an dem die Sicherheit beim Fahren durch die Bedienung und die Verwendung des Geräts beeinträchtigt werden könnte. • Die Sicherheit im Straßenverkehr steht immer an erster Stelle. Das Autoradio ist immer so zu benutzen, dass sie Ihr Fahrzeug sicher steuern können und der aktuellen Verkehrssituation gewachsen sind.
Seite 6: Funktionen
FUNKTIONEN Bitte lesen Sie vor dem Gebrauch die Bedienungsanleitung. Die mitgelieferte Dokumentation enthält Informationen zu sämtlichen Funktionen Ihres neuen mobilen MAC AUDIO. MAC 520 DAB- Multimedia-Receivers. Lesen Sie die Anleitung vollständig, bevor Sie mit der Montage des Geräts beginnen, und bewahren Sie sie für den späteren Gebrauch auf. Wir empfehlen, die Montage des MAC 520 DAB von einem zuverlässigen Fachhändler vornehmen zu lassen.
Seite 7: Optionales Zubehör
Push-to-Talk-Funktion (Sprachsteuerung) für Android-/iPhone-Mobiltelefone • Display mit 4facher Dimm- und Auto-Blackout-Funktion OPTIONALES ZUBEHÖR Rückfahrkamera RVC1 An das MAC 520 DAB kann die Rückfahrkamera RVC1 angeschlossen werden. Bevor Sie auf die Kamerafunktionen zugreifen können, müssen Sie eine Rückfahr-Videokamera kaufen und installieren.
Seite 8: Bedienelemente Und Anzeigen
BEDIENELEMENTE UND ANZEIGEN 1. LCD-Monitor und Touchscreen: Berühren Sie die Icons auf dem Monitor, um auf Menüs und Steuerungsfunktionen zuzugreifen. 2. Steckplatz für MicroSD-Karte: Zur Verwendung der MicroSD-Karte mit der Navigationssoftware. 3. Power On/Off ( )-Taste / Stummschalte-Taste: Drücken Sie diese Taste, um das Gerät einzuschalten. Halten Sie sie gedrückt, um das Gerät auszuschalten.
Seite 9: Externe Geräte
EXTERNE GERÄTE AV-In AV-IN dient zur Audio-/Videowiedergabe von einem externen Gerät, das über RCA-Anschlüsse auf der Geräterückseite angeschlossen ist. Sie können ein externes Audio-/Videogerät mit dem System verbinden. 1. Schließen Sie das externe Gerät mit einem geeigneten AV-Kabel an 2. Berühren Sie die Menü-Taste, um das Hauptmenü anzuzeigen. 3.
Seite 10: Kurzanleitung
Berühren Sie [Next] unten auf dem Bildschirm, um Bildschirm 2 von 2 zu öffnen: Lenkradfernbedienung (SWC). Screen 1 Screen 2 Hauptmenü des MAC 520 DAB Ändern der Systemeinstellungen Um die Systemeinstellungen aufzurufen und zu ändern: Berühren Sie das Icon ( ) im Hauptmenü, um das Menü...
Seite 11: Stummschaltung
Stummschaltung Drücken Sie kurz die Taste ( ), um das Gerät stummzuschalten. Auf dem Display erscheint ein Mute-Symbol [ ]. Drücken Sie die Taste erneut, um die Lautstärke wiederherzustellen. Durch das Einstellen der Lautstärke wird die Stummschaltung aufgehoben. Equalizer-Einstellungen Equalizer (EQ): Einstellungen können nach dem Aufrufen einer der Audio-/Videoquellen (Radio, USB, AV-IN, DAB oder PHONE) vorgenommen werden.
Seite 12: Audio Equalizer-Menü
AUDIO EQUALIZER-MENÜ Equalizer-Einstellungen Auf dem Bildschirm mit den Equalizer-Einstellungen können Sie das Audiosystem ganz einfach an die akustischen Gegebenheiten im Fahrzeug anpassen, die je nach Fahrzeugtyp und Innenraumgröße unterschiedlich sein können. Beispiel: Durch korrekte Audioeinstellungen kann der Frequenzgang der Lautsprecher optimiert werden. Auch die Balance/Fader-Einstellungen sowie die Loudness-Option einer ausgewählten Audio-/ Videoquelle (Radio, USB, AV-IN, DAB oder BT) werden auf dem Equalizer-Einstellbildschirm vorgenommen.
Seite 13: Loudness-Einstellungen
Loudness-Einstellungen Berühren Sie das Symbol EIN oder AUS, um die Loudness-Option ein- oder auszuschalten. Mit der Loudness-Funktion wird der Frequenzgang automatisch angepasst, um so den Klang bei niedrigen Lautstärken zu verbessern. Verlassen des Equalizer-Menüs Um das Equalizer-Menü zu verlasssen und zur aktuellen Quelle zurückzukehren, berühren Sie das Symbol SRC.
Seite 14: Systemeinstellungen
. Es stehen 8 Systemeinstellungsuntermenüs (Allgemein, Audio, Zeit, Sprache, Bluetooth, Reset, Lautstärke, Version) zur Verfügung, um die Einstellungen für jede Option des MAC 520 DAB vorzunehmen. Das Untermenü VERSION dient lediglich zur Information. Berühren Sie das gewünschte Untermenü, es wird dann hervorgehoben. Die verfügbaren Optionen erscheinen auf dem Bildschirm.
Seite 15 Beep: Berühren Sie EIN oder AUS, um die Bestätigung durch ein akustisches Signal ein- oder auszuschalten. Hintergrund: Berühren Sie Motorstart, Blauer Nebel, Grüne Würfel, Rote Wirbel oder Tribal, um einen Bildschirmhintergrund auszuwählen. Berühren Sie die Option erneut, um die Einstellung zu übernehmen.
Seite 16: Untermenü Audio
Untermenü AUDIO Im Untermenü AUDIO können Sie den Subwooferausgang ein- bzw. ausschalten sowie eine Übergangsfrequenz für einen Subwoofer auszuwählen. Untermenü Audio Tieftöner: Wählen Sie EIN oder AUS, um den Subwooferausgang ein- bzw. auszuschalten. Tieftöner Filter: Wählen Sie eine Übergangsfrequenz (80Hz, 120Hz oder 160Hz), um eine Grenzfrequenz für den Tiefpassfilter (LPF) einzustellen.
Seite 17: Untermenü Sprache
Datumseinstellungen Zeiteinstellungen Untermenü SPRACHE OSD (On Screen Display): Berühren Sie ENGLISCH, DEUTSCH oder FRANZÖSISCH, um die Sprache für das OSD auszuwählen. Untermenü Sprache Untermenü BLUETOOTH Die Bluetooth-Audio-Funktionen können für Freisprecheinrichtungen von Mobiltelefonen verwenden werden. Bevor Sie versuchen, die Bluetooth-Funktionen mit diesem Gerät zu verwenden, stellen Sie bitte sicher, dass das verbundene Mobiltelefon Bluetooth®-Funktionen unterstützt.
Seite 18: Untermenü Reset
Auto-Antwort: Wählen Sie EIN oder AUS, um die Bluetooth-Funktion Auto-Antwort ein- oder auszuschalten. Kopplungscode: Diese Option erlaubt die Erstellung eines beliebigen 4-stelligen Codes für die Kopplung von Bluetooth-Geräten mit dem MAC 520 DAB. 1. Berühren Sie KOPPLUNGSCODE und der Eingabebildschirm für den Kopplungscode erscheint.
Seite 19: Untermenü Version
Berühren Sie die gewünschte Quelle und anschließend ▲ oder ▼, um die relative Lautstärke von -6 bis +6 einzustellen. Untermenü VERSION Das Untermenü Version zeigt das Modell, das verwendete Betriebssystem sowie die Hardware- und Software-Versionen an. Bildschirm 1 des Untermenüs Version Bildschirm 2 des Untermenüs Version Verlassen des Menüs EINSTELLUNGEN Um das Einstellungs-Menü...
Seite 20: Radiobetrieb
RADIOBETRIEB Berühren Sie im Hauptmenü RADIO, um das Radio-Menü aufzurufen. Radio-Menü Anzeigen und Schaltflächen werden nachfolgend gezeigt. Radio-Menü SRC: Berühren Sie dieses Icon, um das Quellenmenü aufzurufen und eine neue Wiedergabequelle auszuwählen. Radio: Zeigt die aktuelle Quelle an. Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde. Voreingestellte Sender: Zeigt die voreingestellten Frequenzen an.
Seite 21 ) / Manuelle Suche: Berühren Sie dieses Icon, um nächsten empfangbaren Sender mit einer höheren Frequenz zu suchen. Halten Sie das Icon gedrückt, um manuell in 50kHz-Schritten (für UKW) bzw. 9kHz-Schritten (für MW) nach Sendern zu suchen. Der Standardmodus wird nach 10 Sekunden Inaktivität wieder fortgesetzt.
Seite 22 Das Gerät kann automatisch auf eine Alternativfrequenz (AF) desselben Senders wechseln, wenn der Empfang schlecht wird. Drücken Sie die Schaltfläche AUS/EIN, um die automatische Auswahl von Alternativfrequenzen bei RDS Empfang ein- bzw. auszuschalten. EON ( Enhanced Other Networks ) Wenn EON-Daten empfangen werden, leuchtet die EON-Anzeige auf und die TA- und AF- Funktionen werden erweitert.
Seite 23: Nutzung Der Senderspeicherplätze
Die PTY-Funktion beinhaltet 27 Kategorien: 1. None 8. Adult Hits 15. Jazz 22. Personality 2. News 9. Soft Rock 16. Classic 23. Public 3. Info 10. Top 40 17. RGB 24. College 4. Sports 11. Country 18. Soft RGB 25. Weather 5.
Seite 24: Sender Aufrufen
3. Berühren Sie den Speicherplatz, unter dem Sie den Sender speichern möchten. Die Senderfrequenz wird oben im Menü angezeigt. Der Speicherplatz wird nun hervorgehoben. Die Senderfrequenz ist jetzt in dem hervorgehobenen Speicherplatz gespeichert. Der Sender wird auf dem Radio-Display angezeigt. Ein Sender kann ebenfalls gespeichert werden, indem der Speicherplatz gedrückt gehalten wird.
Seite 25: Dab-Betrieb
DAB-BETRIEB Drücken Sie die Menü Taste des Receivers MAC AUDIO MAC 520 DAB, um in das Hauptmenü zu gelangen und anschließend auf das DAB Symbol im Hauptmenü. DAB-MENÜ Im Menü unten befinden sich folgende Schaltflächen: Mehr Berühren Sie dieses Icon, um weitere Funktionen anzuzeigen I<<...
Seite 26: Service Link Einstellungen
Nach Drücken der Taste „Mehr“ erscheinen weitere Funktionen: L_Band Ein-/Ausschalten des L Bandes Service Scan Suche nach allen verfügbaren Sendern/Senderprogrammen Sender suchen nach Programmtyp Ein-/Ausschalten von Verkehrsnachrichten Service link Auswahl von DAB-DAB, DAB-RDS, DAB-ALL, DAB-OFF SERVICE LINK EINSTELLUNGEN DAB-DAB Bei schwachem DAB Empfangssignal schaltet die DAB Box um auf eine andere DAB Frequenz.
Seite 27: Sendersuche
SENDERSUCHE SERVICE SCAN Der Service Scan wird bei der ersten Inbetriebnahme und beim Betreten eines neuen Sender- bereiches benutzt, um neue Sender zu finden. Beim Service Scan werden alle Sendernamen und Sendergruppen gelöscht mit Ausnahme der Favoritenliste, falls ein DAB Signal empfangen werden kann.
Seite 28: Weitere Suchfunktionen
WEITERE SUCHFUNKTIONEN All service: Abrufen der Sender aus allen Senderlisten mit Ausnahme der Favoritenliste Preset: Abrufen der Sender aus der Favoritenliste nach fortlaufender Nummerierung Current: Abrufen der Sender aus der laufenden Sendergruppe Manual: Manuelle Suche. Die Empfangsfrequenz wird bei der manuellen Suche schrittweise geändert und der empfangene Kanal angezeigt.
Seite 29: Anzeige Der Senderlisten
Es erscheint nun in der obersten Zeile der Name der Sendergruppe und darunter die Sendernamen dieser Sendergruppe. Sie können jetzt einen Sender auswählen, indem Sie auf den gewünschten Sender drücken. Drücken Sie danach auf das DAB Icon rechts oben, um zum DAB Menü zurückzukehren mit der Anzeige weiterer Informationen zum Sender und zum laufenden Titel.
Seite 30: Favoritenliste / Manuelle Speicherung
FAVORITENLISTE / MANUELLE SPEICHERUNG ABSPEICHERN Drücken Sie auf das Icon „Senderliste“ im Menübalken unten rechts. Wählen Sie einen Sender aus den Senderlisten unter dem Menüpunkt oder Drücken Sie dann auf das Stern-Zeichen , um zur Favoritenliste zu gelangen. Wählen Sie eine Position aus. Drücken Sie auf das Plus Zeichen der gewünschten Position. Der Sender ist nun an der gewählten Stelle abgespeichert.
Seite 31: Aufrufen Der Gespeicherten Sender
AUFRUFEN DER GESPEICHERTEN SENDER Drücken Sie das Icon „Senderliste“ Icon im Menübalken unten rechts. Drücken Sie auf das Icon, dann auf den gewünschten Sender. Drücken Sie auf das DAB Icon zur Rückkehr zum DAB Menü. LÖSCHEN VON GESPEICHERTEN SENDERN Drücken Sie das „Senderliste“ Icon im Menübalken unten rechts. Drücken Sie auf das Icon zum Löschen der jeweiligen Position.
Seite 32: Mp3-Betrieb
MP3-Betrieb MP3 ist ein Format zur Speicherung digitaler Audiodaten. Ein CD-Musiktitel kann ohne erheblichen Qualitätsverlust in das MP3-Format komprimiert werden, dabei wir die Datenmenge erheblich reduziert. Anforderungen für Medien/Dateien Das Gerät kann MP3- und WMA-Dateien abspielten, die auf CD-R/RWs, DVD+R/RWs und DVD-R/RWs gespeichert wurden.
Seite 33: Usb-Betrieb
USB-BETRIEB Die Audio/Video-Dateien auf dem USB-Stick werden automatisch gelesen. Das benötigte Format für USB-Sticks ist FAT32. Einstecken/Entfernen eines USB-Gerätes/einer MicroSD-Karte Hinweis: Der MicroSD-Karten-Slot auf der Vorderseite ist ausschließlich geeignet für die Verwendung der Navigationssoftware. Der USB-Anschluss befindet sich auf der Rückseite des Gerätes. USB-Betrieb Berühren Sie das USB-Icon im Hauptmenü.
Seite 34 Display: Zeigt Informationen zum aktuellen Titel an. Titel-Nummer: Zeigt im Audio-Modus den aktuell wiedergegebenen Audiotitel und die Gesamtzahl der Audiotitel an. Im Video-Modus werden der aktuelle Video-Ordner und die Gesamtanzahl der Video-Ordner angezeigt. Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde. Mehr (▲/▼...
Seite 35 USB/Micro SD-Liste Berühren Sie das Icon LISTE, um die USB-Liste anzuzeigen. Die USB-Liste zeigt die Audio- und Video-Dateien an, die sich auf dem USB-Gerät befinden. Der Inhalt ist unterteilt in Ordner und verschiedene Dateitypen. Die Dateitypen sind Audio- und Video-Dateien. Berühren Sie den Ordner, um die Dateien anzuzeigen, die sich in dem Ordner befinden.
Seite 36: Wechseln Zwischen Titeln
Wechseln zwischen Titeln Drücken Sie , um zu nächsten Titel auf dem USB-Gerät zu wechseln. Drücken Sie , um zum vorherigen Titel zu wechseln. Wiedergabe unterbrechen Drücken Sie Play/Pause ( ), um die Wiedergabe zu unterbrechen bzw. fortzusetzen. PIC: Wenn das Symbol PIC berührt wird, erscheint der Bildeinstellungs-Bildschirm. Berühren Sie dieses Icon während der Wiedergabe, um Farbhelligkeit, Kontrast, Sättigung und Farbton einzustellen.
Seite 37: Bedienelemente Für Av-In
BEDIENELEMENTE FÜR AV-IN AV-IN Bildschirm AV-IN AV-IN dient zur Audio-/Videowiedergabe von einem externen Gerät, das über RCA-Anschlüsse auf der Geräterückseite angeschlossen ist. DasMAC 520 DAB kann die Lautstärke des angeschlossenen Gerätes erhöhen oder verringern. Alle anderen Funktionen werden am angeschlossenen Gerät gesteuert. HINWEIS: Das Audio-/Videogerät muss mit einem separat erhältlichen Audio/Video-Adapterkabel an das System angeschlossen werden.
Seite 38: Bluetooth Betrieb
Wenn das Gerät mit dem Mobiltelefon gekoppelt wurde, erscheint die Modellbezeichnung MAC 520 DAB auf dem Display Ihres Mobiltelefons. • Der Abstand zwischen dem MAC 520 DAB und dem Mobiltelefon sollte max. 3 Meter betragen. • Der Weg zwischen Mobiltelefon und MAC 520 DAB sollte frei sein. Platzieren Sie kein metallischen Gegenstände oder andere Hindernisse zwischen Mobiltelefon und Receiver.
Seite 39: Koppeln Von Bt-Geräten
SRC: Berühren Sie dieses Icon, um zum Hauptmenü zurückzukehren. Bluetooth: Zeigt die aktuelle Quelle an. MAC AUDIO 2525: Zeigt an, dass das Gerät mit dem MAC 520 DAB gekoppelt ist. ): Zeigt an, ob das MAC 520 DAB mit einem Bluetooth®-Gerät verbunden ist. Berühren Sie das Icon, um eine Verbindung mit einem Bluetooth®-Gerät herzustellen.
Seite 40: Eingehende Anrufe
11. Jetzt sollte eine Meldung angezeigt werden, die Sie über die erfolgreiche Kopplung informiert. Jetzt erhalten Sie die Anfrage, ob die Verbindung herstellt werden soll. Wählen Sie Ja. Das Mobiltelefon und das MAC AUDIO-Gerät sollten sich verbinden. Auf dem Display des Mobiltelefons sollte eine Meldung erscheinen, dass die Geräte verbunden sind. Die Verbindung zwischen dem Mobiltelefon und Ihrem MAC AUDIO-Gerät wurde hergestellt.
Seite 41: Anrufliste
Direktwahl: 1. Drücken Sie die Taste MENÜ auf der Vorderseite des Gerätes. Berühren Sie dann das Icon BLUETOOTH, um das Bluetooth-Menü aufzurufen. Der folgende Bildschirm erscheint: Bluetooth Direktwahl 2. Drücken Sie 0-9,*/+ und #, um die gewünschte Telefonnummer einzugeben. Wenn nötig, drücken Sie den grünen Pfeil, um die letzte Ziffer oder die ganze Nummer zu löschen und noch einmal von vorne zu beginnen.
Seite 42: Einen Anruf Weiterleiten
Sie die Telefonnummer und sie wird gewählt Einen Anruf weiterleiten Drücken Sie “To Phone” während eines Telefonates, um das Gespräch vom MAC AUDIO- Gerät auf Ihr Mobiltelefon zurückzuleiten. Ein Anruf kann nur weitergeleitet werden, wenn er entgegengenommen wurde. Drücken Sie die Taste “To Device”, um das Gespräch wieder auf das MAC AUDIO-Gerät zu leiten.
Seite 43 Sie die Abspielfunktionen (Play, Pause, Titelauswahl) über das MAC AUDIO-Gerät. Hinweis: Titelinformationen (z. B. verstrichene Wiedergabezeit, Songtitel, Songverzeichnis usw.) können auf dem MAC AUDIO-Gerät nicht angezeigt werden. Aufgrund der Vielfalt der auf dem Markt erhältlichen Audioplayer, können die Funktionen je nach Audioplayer sehr verschieden sein.
Seite 44 Freisprechmikrofon Das Freisprechmikrofon wird in Ihrem Fahrzeug an einer gut zugänglichen Stelle befestigt, die bestmöglichen Sprachempfang bietet. Sprechen Sie laut und deutlich, um eine optimale Sprachqualität zu erreichen Freisprechmikrofon...
Seite 45: Navigation Kurzanleitung
NAVIGATION KURZANLEITUNG Das MAC 520 DAB ist Navigation-ready. Um die Navigationsfunktion zu nutzen, müssen Sie zuvor das Navigations-Kit MAC 500 NAV-SET kaufen. Nachfolgend erhalten Sie einen kurzen Überblick über den Navigations-Modus. Eine ausführliche Bedienungsanleitung erhalten Sie auf unserer Internet-Seite: www.mac-audio.de.
Seite 46 Wählen Sie die Sprache und die Stimme für die ausgegebenen Sprachanweisungen. Ändern Sie gegebenenfalls das Zeitformat und die verwendeten Einheiten. Diese Auswahl können Sie später in den regionalen Einstellungen ändern. Ändern Sie gegebenenfalls die Standardeinstellungen für die Routenplanung. Diese Auswahl können Sie später in den Routeneinstellungen ändern.
Seite 47 Um den Navigationsmodus zu beenden, drücken Sie das EIN/AUS-Symbol im Hauptmenü des Navigationssystems. Latest Map Garantie Um das Kartenmaterial zu aktualisieren, besteht für das MAC 520 DAB bis zu 30 Tagen nach der ersten GPS-Ortung die Möglichkeit eines kostenlosen Updates über die Internetseite www.naviextras.com.
Seite 48: Betrieb Einer Rückfahrkamera
BETRIEB EINER RÜCKFAHRKAMERA (falls vorhanden) An das Gerät kann eine Rückfahrkamera angeschlossen werden. Bevor Sie auf die Kamerafunktionen zugreifen können, muss eine Rückfahrkamera installiert werden. Wenn keine Kamera installiert ist und Sie auf die Funktion zugreifen, indem Sie den Rückwärtsgang einlegen, erscheint auf dem Bildschirm der Hinweis, dass die Funktion nicht verfügbar ist.
Seite 49: Lenkradfernbedienung (Swc)
CONTROL) (falls vorhanden) Das MAC 520 DAB ist kompatibel mit den Lenkradsteuerungsadaptern Dietz UNICAN + Kabel, PAC (Pacific Accessory Corporation) SWI-PS und Metra ASWC. Eine 3,5 mm-Klinkenbuchse (gekennzeichnet mit „SWC Interface“) auf der Rückseite des Geräts ermöglicht den Anschluss der Adapter.
Seite 50: Swc-Programmierung
SWC-Programmierung Über die integrierte SWC-Schnittstelle können bis zu 8 Funktionen für die Lenkradfernbedienung programmiert werden. Möglicherweise werden nicht bei allen Fahrzeugen sämtliche Funktionen unterstützt. 1. Beliebte OE-Funktionen für die Lenkradfernbedienung sind bereits werkseitig programmiert. Falls Ihr Fahrzeug die bereits vorprogrammierten Funktionen nicht unterstützt, müssen Sie die Funktionen der SWC-Schnittstelle löschen/zurücksetzen und die korrekten Funktionen für Ihr Fahrzeug programmieren.
Seite 51: Fehlerbehebung
FEHLERBEHEBUNG Problem Ursache Lösung Allgemein Das Gerät lässt sich Die Sicherung des Radios ist Setzen Sie eine neue Sicherung nicht einschalten! durchgebrannt. des richtigen Typs und mit der richtigen Amperezahl ein. Die Sicherung der Autobatterie ist Setzen Sie eine neue Sicherung durchgebrannt.
Seite 52: Tft Monitor
Problem Ursache Lösung TFT Monitor Kein Bild Der Anschluss der Handbremse ist Überprüfen Sie die Verkabelung, fehlerhaft. und korrigieren Sie sie ggf. Die Handbremse ist nicht Halten Sie das Fahrzeug an einer angezogen. sicheren Stelle an, und ziehen Sie die Handbremse. Flackerndes Bild Fehlerhafte Video Überprüfen Sie die Verkabelung,...
Seite 53: Technische Daten
TECHNISCHE DATEN Video Eingang: 1Vp-p (75-ohm) Format: NTSC, PAL (auto-detection) Ausgang: 1Vp-p (75-ohm) UKW-Tuner (FM) Frequenzbereich: 87,5 MHz - 108 MHz Mono-Rauschempfindlichkeit (-30 dB): 9 dBf Empfindlichkeit bei Rauschabstand (-50 dB): 15 dBf Trennschärfe: 70 dB Rauschabstand bei 1 kHz: 58 dB Spiegelfrequenzunterdrückung: 80 dB Kanaltrennung bei 1 kHz: >...
Seite 54: Gps Empfänger
GPS Empfänger Antennenanschlusstyp: FAKRA NAV Ready: Navigation möglich mit separat erhältlichem Navigationskit MAC 500 NAV-SET Monitor Bildschirmgröße: 6.8” (17 cm, in der Diagonale gemessen), 16:9-Format Typ: High Definition TFT Liquid Crystal Display (LCD) Auflösung: 1.152.000 Sub-Pixel, 800 (B) x 480 (H) Allgemein 5 Line-Audio-Ausgänge: 2x vorn, 2x hinten und Subwoofer (2 V RMS / 200 Ohm) 10-Band-Equalizer...
Seite 55 Please read through the instruction manual carefully before starting to install the device. For the installation of the MAC 520 DAB receiver into the car we recommend to turn to a specialist. Do not try to open this receiver and repair this receiver. Repairs must always be conducted by qualified specialists.
Seite 56: Safety Precautions
SAFETY PRECAUTIONS • Do not mount the unit in a place which would make it difficult to operate and use whilst driving, thereby impairing your safety. • Road traffic safety is always of paramount importance. You should only ever use the car radio if you are able to control your vehicle safely and are aware of the current traffic situation.
Seite 57: Features
Please read the instruction manual for this product before using. The documentation provided will allow the user to fully enjoy all the features of your new MAC AUDIO MAC 520 DAB Mobile Multimedia Receiver. Please read all of the instructions before beginning the installation and save this manual for future reference.
Seite 58: Optional Equipment
Push to Talk function (voice control) for Android / iPhone mobiles • Display with 4-fold dimming and auto blackout function OPTIONAL EQUIPMENT Rear Camera RVC1 The MAC 520 DAB is “camera ready.” Before accessing any camera features, you must purchase and install a rear video camera.
Seite 59: Front Panel Controls And Indicators
FRONT PANEL CONTROLS AND INDICATORS MAC 520 DAB Controls and Indicators 1. LCD screen and touch screen: Touch icons on this screen to access menus or control functions. 2. Micro SD card slot: Used to insert the microSD card containing the navigation software.
Seite 60: External Devices
EXTERNAL DEVICES AV-IN AV-IN is used for playback of audio/video from an external device connected through RCA connectors located on the back of the unit. You can connect an external audio/video device to the unit. 1. Connect the external device with an appropriate AV cable. 2.
Seite 61: Quick Start Guide
Navigation, Radio, Phone, USB, AV-IN, DAB, Camera, Settings. Touch Next at the bottom of the screen to access Screen 2 of 2: Steering Wheel Controls (SWC). Screen 1 Screen 2 MAC 520 DAB Main Menu Screen System Settings Adjustment To access and adjust system settings: Touch the Settings ( ) icon on the Main Menu screen to enter the SETTINGS MENU.
Seite 62: Resetting The System
Equalizer Controls Equalizer (EQ): Adjustment can be made after entering one of the audio/video sources (Radio, USB, AV-IN, DAB or Phone). Touch the Equalizer (EQ) icon to view the Equalizer Control Screen to make adjustments to the audio Balance and Fade levels or to turn the Loudness option ON or OFF. Touch the SRC icon to return to the current source.
Seite 63: Audio Equalizer Controls Menu
AUDIO EQUALIZER CONTROLS MENU Adjusting Equalizer Controls The Equalizer adjustment screen allows the user to easily adjust the audio system to meet the acoustical characteristics of the vehicle. The acoustical characteristics vary depending on the type of vehicle and measurements. For example: proper setting of the audio controls can improve the speakers frequency response to compensate for cabin.
Seite 64 Loudness Setting Touch the buttons ON or OFF to turn the loud option. The loud option automatically alters the frequency response curve of audio to make it sound more natural when played at a lower volume level. Exiting the Equalizer To exit the Equalizer menu touch the SRC icon to return to the current source.
Seite 65: System Settings
Settings Sub-menus (General, Audio, Time, Language, Bluetooth, Reset, Volume, Version) that are used to adjust the performance of each option of the MAC 520 DAB. The Version Sub-menu is for information only. Touch a desired Sub-Menu and the Sub-menu will appear highlighted. The features available for adjustment will appear on the screen.
Seite 66 Key Colour: Touch RED or BLUE to change the backlight of the controls. Calibration The Touch Screen Calibration adjustment is used to set the parameters of the touch screen to ensure that when the screen is touched, it corresponds to the feature desired. Note: Never use a pen or sharp object to calibrate the touch screen as this will damage the panel.
Seite 67 Audio Sub-menu features The Audio Sub-menu is used to turn the Subwoofer output ON or OFF and to select a Subwoofer crossover frequency. Audio Sub-menu Screen Subwoofer: Touch ON or OFF to turn the subwoofer output ON or OFF. Subwoofer Crossover: Touch a crossover frequency (80Hz, 120Hz or 160Hz) to set a cut-off frequency for the subwoofer’s low-pass filter (LPF).
Seite 68 Time: Touch the Time icon and use the ▲ or ▼ icons to set the hour, minute, and either AM or PM. After setting the time, touch Save. The time will appear to the right of the TIME icon. Date Settings Time Settings Date and Time Setting Screens Language Sub-menu features...
Seite 69 BLUETOOTH Sub-menu features The Bluetooth audio capabilities can be used for wireless phones hands free applications. Before attempting to use the Bluetooth functions on this unit, please make sure the wireless phone to be connected supports Bluetooth functions. Bluetooth Pairing Code Screen 2 Bluetooth: Touch ON or OFF to turn the Bluetooth function ON or OFF.
Seite 70 RESET Sub-menu features Load Factory: This feature allows the user to “Reset” to restore the factory default settings. VOLUME Sub-menu features The Volume Sub-menu allows the user to increase or decrease the relative volume of the audio output of each source individually. Volume Sub-menu Screen 2 Volume Sub-menu Screen 1 Volume Sub-menu Screens...
Seite 71: Radio Tuner Operation
RADIO TUNER OPERATION From the main menu screen touch the radio icon. The radio tuner display screen appears. Radio Tuner TFT Display The on-screen icons and touch key areas are outlined below. Radio Tuner TFT Display Screen SRC Icon: Touch to view the SOURCE MENU and select a new playback source. Radio: Displays the current source.
Seite 72: Rds Basics
) Next/Manual Seek: Touch this icon to momentarily seek the next available radio station or touch and hold to manually tune the radio in 50kHz (for FM) or 9kHz (for AM) increments. Default mode is resumed after 10 seconds of inactivity. Band: Touch to change between AM/FM bands.
Seite 73 The receiver can automatically switch to an alternative frequency (AF) of the same station if the reception becomes poor. Press the OFF/ON touch-point to turn the automatic scanning for alternative frequencies of an RDS broad-cast station off and on. EON ( Enhanced Other Networks ) When EON data is received, the EON indicator lights and the TA and AF functions are enhanced.
Seite 74: Using Preset Stations
There are 27 categories in the PTY function. 1. None 8. Adult Hits 15. Jazz 22. Personality 2. News 9. Soft Rock 16. Classic 23. Public 3. Info 10. Top 40 17. RGB 24. College 4. Sports 11. Country 18. Soft RGB 25.
Seite 75: Recalling A Station
3. Touch the preset number in which you would like to store the current station. The station frequency is displayed at the top of the menu. The preset number will appear highlighted. The station frequency will be stored in the highlighted preset. The station will be displayed on the Tuner TFT LCD screen.
Seite 76: Dab Mode
DAB MODE Press the menu button of the receiver MAC AUDIO MAC 520 DAB in order to access the main menu, and then on the DAB icon in the main menu. DAB -MENU The following buttons are at the bottom in the menu:...
Seite 77: Service Link Settings
After pressing the “more” button, more functions appear: L_Band Switching the L Band on / off Service Scan Searches for all available stations / station programs Station search according to program type Switches the traffic announcements on / off Service link Selection of DAB-DAB, DAB-RDS, DAB-ALL, DAB-OFF SERVICE LINK SETTINGS DAB-DAB...
Seite 78: Station Search
STATION SEARCH SERVICE SCAN The Service Scan is used for starting for the first time and when entering a transmission area in order to find new stations. With Service Scan, all station names and station groups are deleted except for the favourite list in case a DAB signal can be received. If no DAB signal can be received then the favourite lists are also deleted.
Seite 79: Other Search Functions
Note: The device is equipped with 3 DAB bands for storing stations. The favourite station list in band DAB3 is overwritten by starting the Auto Store function and a station from each station group is saved in the favourite list. OTHER SEARCH FUNCTIONS All service: calls up the stations from all station lists with exception of the favourite list...
Seite 80: Display Of The Station Lists
Now the name of the station group appears in the top line, and underneath the station names of this station group. Now you can select the station by pressing on the station desired. Then press on the DAB icon at the top right in order to return to the DAB menu with the display of more information for the station and the current title.
Seite 81 Select a station from the station list under the menu point Then press the star button in order to access the favourite list. Select a position. Press on the plus icon of the desired position. The station is now saved at the desired position. Here in the example, the station “SCHLAGERPARADIES”...
Seite 82: Station Search According To Program Type
DELETING STORED STATIONS Press the icon “Station list” in the menu bar at the bottom right. Press on the icon to delete the respective position. STATION SEARCH ACCORDING TO PROGRAM TYPE In the DAB menu, press on the PTY icon in order to open the search menu. Touch a category.
Seite 83: Mp3 Operation
MP3 Operation MP3 is a format for storing digital audio. An audio CD-quality song can be compressed into the MP3 format with very little loss of quality, while taking up much less space. MP3 Format Compatibility The file naming formats listed below are compatible with this unit: ISO 9660 –...
Seite 84: Usb Operation
USB OPERATION The unit will read the audio/video files on USB sticks automatically. NOTE: USB sticks must be formatted to FAT32. Inserting/Removing a USB Device or microSD Card Note: The microSD card slot on the front panel is used for the navigation software only. The USB input is located on the rear of the device.
Seite 85 Display: Displays current track information. Track Number: Lists the current audio track playing and the total number of audio tracks in audio mode. Lists the current video folder and the total number of video folders in video mode. Time Display: This indicator displays the time as entered by the user in the Settings Menu. More (▲/▼...
Seite 86 USB Micro SD List Touching the List icon will display the USB List Screen. The USB List Screen illustrates the audio and video files present in the USB device. The contents are divided into folders and various file types. The file types consist of audio and video files. Touching the folder icon will display the files present in the folder.
Seite 87: Pausing Playback
Moving through Tracks Touch the Next ( ) icon to advance to the next track on the USB device. Touch the Previous ( ) icon to move to the previous track on the USB device. Pausing Playback Touch the Play/Pause ( ) icon to suspend or resume playback.
Seite 88: Av-In Operation
AV-IN OPERATION AV-IN AV-IN is used for playback of audio/video from an external device connected through RCA connectors located on the back of the unit. The unit can increase or decrease the volume of the connected device. All other controls are done on the connected device. Note: Audio/Video device must be connected to the unit using an audio/video adapter cable that is available separately.
Seite 89: Bluetooth Operation
Adhere to the following guidelines for successful operation. • Before using Bluetooth® functions, you must pair your mobile phone to the MAC 520 DAB head unit (see “Pairing the Bluetooth® System with Your Mobile Phone and Head Unit”). To ensure the best reception for pairing and re-connection, please make sure the mobile phone battery is fully charged before you begin.
Seite 90 Bluetooth® device. ( ): Touch to disconnect from a Bluetooth® device. MAC 520 DAB Device Name: Provides the name that will appear on the Bluetooth® device. Scan: Touch the icon to search for Bluetooth® devices. Options: Touch to display the Bluetooth® options page.
Seite 91: Managing Incoming Calls
Yes or NO. Touch Yes. The mobile phone and the unit should connect. The mobile phone should display a message similar to “Device Connected” and the mobile phone and the unit are now connected. MAC 520 DAB will appear on the mobile phone list of devices.
Seite 92: Answering An Incoming Call
Direct Dialing: Press the front panel MENU button and then touch the BLUETOOTH icon to access the Bluetooth® main menu. The following screen will appear: Bluetooth Direct Dial Screen 2. Use the 0-9, */+, and # icons to input the phone number. If necessary touch the green arrow icon to clear the last digit or the entire number and start over.
Seite 93: Call Transfer
Call Log The call log consists of dialed numbers, received calls and missed calls (in the car). Note: Not all wireless phones allow access to missed, received or dialed calls and some will not allow uploading of your wireless phone’s address book. Bluetooth Call Log Screen Missed Calls List: The Missed Calls List retrieves the list of missed numbers from your wireless phone if your wireless phone allows the function.
Seite 94: Push-To-Talk
Push to Talk Press this button to enable the voice control function of the mobile. The voice control function is dependent on the software of each mobile. Please make sure the mobile is connected to the Internet. Bluetooth Music Function Bluetooth®...
Seite 95: Hands-Free Microphone
Hands-Free Microphone The enclosed hands-free microphone should be installed in your vehicle in an accessible location that provides optimum voice reception. For best reception, speak loudly and clearly. Hands-Free Microphone...
Seite 96: Navigation Quick Start
NAVIGATION QUICK START The MAC 520 DAB is “navigation ready.” Before accessing any navigation features, you must purchase the navigation kit MAC 500 NAV-SET. The following procedure provides a quick overview of the Navigation mode. A complete Navigation Manual is available on our website www.mac-audio.de.
Seite 97 Select the language and speaker used for voice guidance messages. If needed, modify the time format and the unit settings. You can also change them later in REGIONAL SETTINGS. If needed, modify the default route planning options. You can also change them later in ROUTE SETTINGS.
Seite 98 Step 3 - Select a Destination: You have many ways to select a destination. Select by touching screen: Address: Tap FIND and then FIND ADDRESS. Travel to address entered using on-screen keypad. Point of Interest: Press FIND and then FIND PLACES. Browse or search for point of interest. History: Press FIND to see previous destinations.
Seite 99: Rear Camera Operation
REAR CAMERA OPERATION This unit is “camera ready.” Before accessing any camera features, you must install a rear video camera. When the camera is not installed and the function is accessed by the gear selector being placed in reverse or by the unit’s menu, the message “No Signal!” will be displayed and the following screen will appear.
Seite 100: Steering Wheel Controls (Swc)
Please refer to the instructions included with the adapters for detailed installation information. Note: Not all OE steering wheel functions may be supported by the MAC 520 DAB. The following controls are available for most vehicles: 1. Volume Up (+) 4.
Seite 101 SWC Programing Up to 8 steering wheel control functions can be programmed via the built-in SWC interface. Not all functions may be supported for each vehicle. 1. Popular OE steering wheel functions are already pre-programmed from the factory. If your vehicle does not support the exact same functions already pre-programmed, you will need to clear / reset the SWC interface and program in the exact functions of your vehicle.
Seite 102: Troubleshooting
TROUBLESHOOTING Problem Cause Corrective Action GENERAL Unit will not power on Radio Fuse open Install new fuse with correct rating Car battery fuse open Install new fuse with correct rating Illegal operation No/low audio output Improper audio output connection Check wiring and correct Volume set too low Increase volume level Speakers damaged...
Seite 103 Problem Cause Corrective Action TUNER Weak station searching Auto antenna is not fully extended Extend antenna fully or connect the auto antenna control cable properly Auto antenna not properly connected Connect the auto antenna control cable properly LOCAL function is activated Turn LOCAL function off Interruption occurred File is damaged/bad recording...
Seite 104: Specifications
SPECIFICATIONS Video Input: 1Vp-p (75-ohm) Format: NTSC, PAL (auto-detection) Output: 1Vp-p (75-ohm) FM tuner Tuning Range: 87.5MHz - 108MHz Mono Sensitivity (-30dB): 9dBf Quieting Sensitivity (-50dB): 15dBf Alternate Channel Selectivity: 70dB Signal to Noise Ratio @ 1 kHz: 58dB Image Rejection: 80dB Stereo Separation @ 1 kHz: >30dB Frequency Response: 30Hz - 15 kHz, -3dB AM tuner...
Seite 105: Care And Maintenance
GPS receiver Antenna connector type: FAKRA NAV ready: Navigation possible with separately available navigation kit MAC 500 NAV-SET Monitor Screen Size: 17 cm / 6.8” (Measured diagonally), 16:9 Widescreen Screen Type: TFT Liquid Crystal Display (LCD) active matrix Resolution: 1,152,000 pixels, 800W (x3) X 480H WVGA General 5 Line audio outputs: 2x front, 2x rear and subwoofer (4 V RMS / 200 ohms) 10-band equalizer...
Seite 106 Merci d’avoir opté pour un produit MAC AUDIO. Nous espérons que les instructions de ce manuel seront claires et simples à suivre. Il suffit de quelques minutes pour apprendre comment utiliser toutes les fonctions de notre nouveau récepteur multimédia mobile MAC 520 DAB et en apprécier toutes les options.
Seite 107: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ • Vous ne devez pas installer l’appareil à un endroit où la commande et l’utilisation de l’appareil pourrait compromettre la sécurité. • La sécurité routière est toujours la priorité absolue. • Utilisez l’autoradio toujours de sorte à maîtriser votre véhicule quelle que soit la situation de la circulation du moment.
Seite 108: Fonctionnalités/Spécifications
à l’usager de profiter de toutes les fonctions de son nouveau récepteur Multimédia Mobile MAC 520 DAB de MAC AUDIO. S’il vous plaît, lisez toutes les instructions avant de commencer l’installation, et gardez ce manuel pour un usage ultérieur. Il est recommandé de faire installer le MAC 520 DAB de MAC AUDIO dans un établissement d’installation reconnu.
Seite 109: Accessoire Optionnel
Fonction dimmer et fonction Auto Blackout ACCESSOIRE OPTIONNEL CAMÉRA ARRIÈRE RVC1 Le MAC 520 DAB est « prêt pour la caméra » RVC1. Avant d’accéder aux fonctionnalités de la caméra, vous devez acquérir et installer une caméra de vidéo postérieure.
Seite 110: Commandes Et Témoins
COMMANDES ET TÉMOINS Commandes et voyants du MAC 520 DAB 1. Écran LCD et écran tactile: Effleurez les icônes sur cet écran pour accéder aux menus et aux fonctions de commande. 2. Fente pour carte MicroSD: Prévue pour l’insertion de la carte microSD avec le logiciel de GPS.
Seite 111: Appareils Externes
APPAREILS EXTERNES AV-IN AV-IN desservit la lecture audio/vidéo à partir d’un dispositif périphérique connecté à l’appareil avec des connecteurs RCA situés à l’arrière de l’appareil. Il est possible de connecter un dispositif périphérique d’audio/vidéo à l’appareil. 1. Branchez le dispositif périphérique avec un câble AV adéquat. 2.
Seite 112: Guide De Démarrage Rapide
GUIDE DE DÉMARRAGE RAPIDE Allumer et éteindre l’appareil ) du panneau avant pour allumer l’appareil. Pour l’éteindre, Appuyez le bouton Power On/Off ( appuyez et maintenez appuyé le bouton Power On/Off ( ) du panneau avant pendant 2 secondes. Sélection d’une source audio/vidéo, Bluetooth, commande au volant ou caméra arrière Pour accéder à...
Seite 113: Réinitialisation Du Système
Commandes de l’égaliseur Égaliseur (EQ): le réglage peut se faire après avoir accédé à une des sources d’audio/vidéo (, radio, USB, AV-IN ou Phone). Appuyez sur l’icône de l’égaliseur pour afficher l’écran de commande de l’égaliseur. Vous pouvez aussi régler les niveaux de balance et d’équilibre avant/arrière du son ou activer ou désactiver l’option volume.
Seite 114: Audio Menu De Commande De L'égaliseur
AUDIO MENU DE COMMANDES DE L’ÉGALISEUR Réglage des commandes de l’égaliseur L’écran de réglage de l’égaliseur permet de régler facilement le système audio pour s’adapter aux caractéristiques acoustiques de la voiture, en fonction du type de véhicule et des dimensions de la cabine.
Seite 115 Réglage du correcteur physiologique Effleurez l’icône Loudness pour activer (ON) ou désactiver (OFF) l’option du correcteur physiologique. L’option Loudness modifie automatiquement la courbe des réponses de fréquence de la source audio pour la rendre plus naturelle lorsqu’elle est écoutée à un niveau sonore plus faible.
Seite 116: Réglage Du Système
Ce dernier contient 8 sous-menus (Général, Audio, Horloge, Langue, Bluetooth, Reset, Volume, Version) qui sont employés pour définir les performances de chaque option du MAC 520 DAB. Le sous-menu Version contient uniquement des informations. Effleurez le sous-menu souhaité: ses couleurs s’inversent.
Seite 117 Papier peint: Effleurez Démarrage moteur, Voile bleu, Cubes verts, Tourbillon rouge ou Tribal pour choisir le papier peint de l’écran TFT à cristaux liquides. Effleurez encore une fois pour confirmer et activer le papier peint. Couleur des touches: Appuyez sur ROUGE ou BLEU pour définir le couleur du rétroéclairage des éléments de commande.
Seite 118 Fonctions du sous-menu AUDIO Le sous-menu Audio est employé pour ACTIVER ou DÉSACTIVER la sortie du subwoofer et pour sélectionner une fréquence de recouvrement du subwoofer. Écran du sous-menu Audio Subwoofer: ON ou OFF pour ACTIVER ou DÉSACTIVER la sortie du subwoofer. Recouvrement du subwoofer: Effleurez une fréquence de recouvrement (80 Hz, 120 Hz ou 160 Hz) afin de définir une fréquence de coupure pour le filtre passe-bas (FPB).
Seite 119: Sous-Menu Langue
Mode horloge: Effleurez 12 h pour afficher l’heure au format 12 h avec les indications AM (matin) et PM (après-midi). Effleurez 24 h pour afficher l’heure au format 24 h (ou format militaire).Heure: Effleurez l’icône de l’heure et employez les icônes ▲ et ▼ pour définir les heures, les minutes et AM (matin) ou PM (après-midi).
Seite 120 Fonctions du sous-menu BLUETOOTH Les fonctionnalités audio Bluetooth permettent d’utiliser les téléphones sans fil pour les applications mains libres. Avant toute tentative d’utilisation des fonctions Bluetooth de cet appareil, veuillez vous assurer que votre téléphone sans fil prenne en charge les fonctionnalités Bluetooth. Écran du code de jumelage Bluetooth 2 Bluetooth: Appuyez sur ON ou OFF pour activer ou désactiver la fonction Bluetooth.
Seite 121 Fonctions du sous-menu RESET Réglages en usine: Cette fonction permet à l’utilisateur d’effectuer un « Reset » pour restaurer les réglages d’usine. Fonctions du sous-menu VOLUME Le sous-menu Volume permet à l’utilisateur d’augmenter ou de réduire individuellement le volume relatif de la sortie audio de chaque source. Écran 2 du sous-menu Volume Écran 1 du sous-menu Volume Écrans du sous-menu Volume...
Seite 122: Fonctionnement Du Syntoniseur
FONCTIONNEMENT DU SYNTONISEUR Effleurez l’icône Radio sur l’écran du menu principal. L’écran du tuner de la radio s’affiche. Affichage TFT du tuner de la radio Les indicateurs sur écran et les zones de clés tactiles sont soulignés ci-dessous.. Écran d’affichage TFT du tuner de la radio Icône SRC: Appuyez sur cette touche pour voir le MENU SOURCE et sélectionnez une nouvelle source de lecture.
Seite 123 ) Recherche vers l’arrière / recherche manuelle: Effleurez cette icône pour rechercher la précédente station radio disponible. Effleurez et maintenez cette icône enfoncée pour balayer manuellement les fréquences de la radio par pas de 50 kHz (pour la bande FM) ou de 9 kHz (pour la bande AM).
Seite 124 Le système de données radio (RDS) permet de recevoir les rapports de circulation et offre de nombreux avantages dont la possibilité d’afficher le nom de la station radio sur l’écran de la radio. Appuyez sur l’option choisie pour changer les paramètres.
Seite 125 La fonction PTY vous permet de trouver les programmes de genre similaire. Appuyez la touche PTY pour afficher l’écran de recherche pour les types de programme. Écran PTY La fonction PTY abrite 27 catégories. 1. None 8. Adult Hits 15. Jazz 22.
Seite 126 Utilisation des stations préréglées Six boutons de préréglage numérotés mettent en mémoire et rappellent les stations de chaque bande. Les six stations, mises en mémoire (P1 à P6) pour la bande active, s’affichent à l’écran. Mettre une station en mémoire 4.
Seite 127 Mise en mémoire automatique (AS) Pour sélectionner six stations fortes et les mettre en mémoire dans la bande actuelle. Cette fonction est le plus utile lorsque vous vous déplacez dans un endroit dans lequel vous ne connaissez pas les chaînes radio. 1.
Seite 128: Fonctionnement Dab
FONCTIONNEMENT DAB Appuyer sur la touche MENU du récepteur MAC AUDIO MAC 520 DAB pour accéder au menu principal puis sur le symbole DAB du menu principal. MENU DAB Le menu ci-dessous comporte les icônes suivantes : Touchez cette icône afin d’afficher d’autres fonctions Plus Scannage arrière de la liste de stations de radio...
Seite 129: Réglages Service Link
Liste de stations de radio Affichage de la liste des favoris, des différents groupes de stations de radio, des listes de stations de radio. Après avoir appuyé sur la touche « Plus », d’autres fonctions apparaissent : Activation/désactivation de la bande L L_Band Service Scan Recherche de toutes les stations de radio/programmes de stations de radio disponibles...
Seite 130: Mémorisation Automatique
RECHERCHE DES STATIONS DE RADIO SERVICE SCAN Le Service Scan est utilisé lors de la première mise en service et lors de l’entrée dans une nouvelle plage d’émission pour trouver de nouvelles stations de radio. Lors du Service Scan, tous les noms de stations de radio et groupes de stations de radio sont effacés, à...
Seite 131: Autres Fonctions De Recherche
Remarque : l’appareil dispose de 3 bandes DAB pour la mémorisation de stations de radio. La liste de stations de radio favorites de la bande DAB3 est écrasée par le démarrage de la fonction Auto Store et une station de chaque groupe de stations est mémorisée dans la liste des favoris.
Seite 132: Affichage Des Listes De Stations De Radio
Le nom du groupe de stations de radio avec au-dessous les noms de stations de radio de ce groupe apparaît maintenant dans la ligne supérieure. Vous pouvez maintenant sélectionner une station de radio en appuyant sur la station souhaitée. Appuyez ensuite sur l’icône DAB en haut à droite afin de revenir au menu DAB avec l’affichage d’autres informations sur la station de radio et sur le titre actuel.
Seite 133 Choisissez une station de radio dans les listes de station sous l’option Appuyez sur le symbole de l’étoile afin d’accéder à la liste des favoris. Sélectionnez une position. Appuyez sur le symbole Plus de la position souhaitée. La station de radio est maintenant mémorisée à l’emplacement souhaité. Dans cet exemple la station de radio «...
Seite 134: Recherche De Stations De Radio Par Type De Programme
RECHERCHE DE STATIONS DE RADIO PAR TYPE DE PROGRAMME Appuyez, dans le menu DAB, sur l’icône pour ouvrir le menu de recherche. Touchez une catégorie. La recherche de stations de radio commence et s’arrête lorsqu’une station est trouvée.
Seite 135: Utilisation D'un Mp3
UTILISATION D’UN MP3 MP3 est un format de stockage de contenu audio numérique. Un morceau audio de qualité CD peut être compressé au format MP3 avec une très faible perte de qualité et un gain d’espace. Compatibilité Format MP3 Les formats de nomination de fichiers donné ci-dessous sont compatibles avec cet appareil: ISO 9660 –...
Seite 136: Utilisation Usb
UTILISATION USB L’appareil lira les fichiers audio/vidéo sur le clé USB automatiquement. Les clés USB doivent être formatés au FAT32. Insérez/enlever un dispositif USB/Carte Micro SD Remarque: La Fente pour la carte MicroSD est uniquement prévue pour l’insertion de la carte microSD avec le logiciel de GPS.
Seite 137 Nombre de pistes: Affiche la piste audio actuellement en cours de lecture et le nombre total de pistes audio en mode audio. Affiche le dossier vidéo en cours de lecture et le nombre total de dossiers vidéo en mode vidéo. Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
Seite 138 Liste USB / Micro SD List Une pression sur l’icône Liste affiche l’écran de la liste USB. L’écran de la liste USB contient une liste des fichiers audio et vidéo enregistrés sur le périphérique USB. Les contenus sont classés par dossiers et formats de fichiers. Les fichiers sont enregistrés aux formats audio et vidéo. Une pression sur l’icône Dossier affiche une liste des fichiers contenus dans le dossier.
Seite 139 Écran de saisie directe de la piste USB Se déplacer à travers les chansons Touchez le bouton pour avancer à la chanson prochaine. Touchez le bouton pour aller à la chanson précédente Suspendre/reprendre la reproduction Touchez le bouton pour suspendre ou reprendre la reproduction. PIC: Une pression sur l’icône PIC permet d’ouvrir l’écran de configuration de l’image.
Seite 140: Commandes Av-In
COMMANDES AV-IN AV-IN AV-IN desservit la lecture audio/vidéo à partir d’un dispositif périphérique connecté à l’appareil avec des connecteurs RCA situés à l’arrière de l’appareil. Le périphérique peut augmenter ou réduire le volume du périphérique connecté. Toutes les autres commandes sont disponibles sur le périphérique connecté.
Seite 141: Utilisation Bluetooth
Certains téléphone portatifs (comme Sony Ericsson) peuvent avoir un choix « Power Saving • Mode ». VEUILLEZ NE PAS utilisez le mode d’économie de puissance avec le MAC 520 DAB. Avant d’accepter ou faire un appel, assurez vous que la fonction Bluetooth de votre téléphone •...
Seite 142 à un périphérique Bluetooth®. ( ): Effleurez pour se déconnecter d’un périphérique Bluetooth®. Nom du périphérique MAC 520 DAB: Indique le nom qui s’affichera sur le périphérique Bluetooth®. Scan: Effleurez cette icône pour rechercher les périphériques Bluetooth.
Seite 143: Gestion Des Appels Entrants
“No”. Appuyez sur “Yes”. Le téléphone sans fil et l’appareil devraient s’apparier. Le téléphone mobile doit afficher un message indiquant qu’il est connecté. Le téléphone et l’unité sont désormais connectés. MAC 520 DAB apparaît sur la liste des périphériques du téléphone mobile.
Seite 144 Écran de composition directe Bluetooth 2. Employez les touches 0 à 9, */+ et # pour saisir le numéro de téléphone. Le cas échéant, effleurez la flèche verte pour effacer le dernier chiffre ou le numéro complet et recommencer la saisie.
Seite 145: Transfert D'appel
Transfert d’appel Touchez le bouton “To Phone” pendant que vous parlez afin de transférer le son du MAC 520 DAB vers le téléphone sans fil. Vous ne pouvez transférer un appel qu’après qu’il ait été répondu. Appuyez sur le bouton “To Device” pour renvoyer le son du téléphone sans fil vers le MAC 520 DAB.
Seite 146 Bluetooth® offre un profil avancé de distribution audio (A2DP) pour transmettre de la musique à partir d’un téléphone cellulaire ou d’un lecteur multimédia portable (PMP), dénommé parfois lecteur MP3. Le MAC 520 DAB permet de reproduire des fichiers audio à partir d’un téléphone cellulaire ou d’un PMP à travers la connexion Bluetooth®.
Seite 147: Microphone Mains-Libres
En cas d’appel entrant, le morceau est mis en pause. Une fois l’appel entrant terminé, l’écran de fonction musique s’affiche de nouveau et la lecture continue. Microphone mains-libres Le microphone mains libres est installé sur votre véhicule dans un endroit accessible où la réception vocale est optimale.
Seite 148: Démarrage Rapide De La Navigation
DÉMARRAGE RAPIDE DE LA NAVIGATION Le MAC 520 DAB est « navigation ready ». Avant d’accéder aux fonctionnalités de la navigation, vous devez acquérir le kit de navigation MAC 500 NAV-SET. La procédure suivante présente un aperçu rapide du mode Navigation. Vous trouvez un manuel d’instructions de la navigation détaillé...
Seite 149 Sélectionnez la langue et le locuteur à utiliser pour les instructions vocales. Modifiez, au besoin le paramétrage de la date et de l’heure. Vous pourrez les modifier ultérieurement dans Paramètres régionaux. Modifiez, au besoin, les options de planification d’itinéraire par défaut. Vous pourrez les modifier ultérieurement dans Paramétrage de l’itinéraire.
Seite 150 3) Entrer une destination: Vous avez plusieurs possibilités d’entrer une destination. Sélectionnez votre destination par toucher l’ écran tactile: Adresse: Appuyez sur RECHERCHER et puis sur CHERCHER L’ADRESSE. Entrez l’adresse avec le clavier. Lieu d’intérêt (Point of Interest - POI): Appuyez sur RECHERCHER et puis sur RECHERCHER DES..
Seite 151: Caméra De Recul
CAMÉRA DE RECUL (le cas échéant) La caméra est déjà prête à être utilisée sur l’appareil. Avant d’accéder aux fonctions de la caméra, achetez et installez une caméra vidéo à l’arrière. Si la caméra n’est pas installée et qu’on utilise le sélecteur de vitesses pour accéder à la fonction, en le mettant en position de marche arrière, ou en utilisant le menu de l’appareil, il s’affiche l’information que la fonction n’est pas disponible.
Seite 152: Commande De Volant (Swc)
CONTROL) (le cas échéant) Le MAC 520 DAB est compatible avec les adaptateurs de commande de volant Dietz UNICAN avec câble, PAC (Pacific Accessory Corporation) SWI-PS et Metra ASWC. Une prise femelle de 3,5 mm (étiquetée «SWC Interface»), à l’arrière de l’appareil, permet de connecter aux adaptateurs.
Seite 153 Programmation du SWC Il est possible de programmer jusqu’à 8 fonctions du volant grâce à l’interface SWC intégrée. Il est possible que toutes les fonctions ne soient pas compatibles dans certains véhicules. 1. Les fonctionnalités populaires du volant OE sont déjà prédéfinies à l’usine. Si votre véhicule ne supporte pas exactement les mêmes fonctionnalités déjà...
Seite 154: Dépannage
DÉPANNAGE Problème Cause Mesure corrective PROBLÈMES D’ORDRE GÉNÉRAL Fusible de radio brûlé L’appareil ne s’allume Installez un nouveau fusible du calibre approprié. Fusible de batterie du véhicule brûlé. Installez un nouveau fusible du calibre approprié. Opération illégale. Vérifiez le câblage et Sortie audio faible/nulle Mauvais branchement de la sortie audio.
Seite 155 Problème Cause Mesure corrective RADIO Recherche de station L’antenne automatique n’est pas Branchez correctement le correctement déployée. faible câble de commande de l’antenne. L’antenne automatique est mal Branchez correctement le branchée. câble de commande de l’antenne. La fonction LOCAL est activée. Desactivez la fonction LOCAL.
Seite 156: Spécifications
SPÉCIFICATIONS Vidéo Entrée: 1 Vp-p (75 ohms) Format: NTSC, PAL (détection automatique) Sortie: 1 Vp-p (75 ohms) Radio FM (syntoniseur) Fourchette de syntonisation: 87,5 MHz - 108 MHz Sensibilité mono (-30 dB): 9 dBf Seuil de sensibilité (-50 dB): 15 dBf Autre sélection de canal: 70 dB Rapport signal/bruit à...
Seite 157: Généralités
Écran Dimensions de l’écran: 17 cm / 6.8 po (mesuré dans sa diagonale), écran large 16:9 Type d’écran: Affichage à cristaux liquides (lcd) TFT haute définition Résolution: 1 152 000 sous-pixels, 800 (large) x 480 (haut) Généralités 5 sorties de ligne audio: 2x avant, 2x arrière et subwoofer (2V RMS / 200 Ohm) Puissance en sortie: max.
Seite 158 Congratulations! You have made a wise selection in becoming the owner of a MAC AUDIO Mobile Video equipment. Due to high quality MAC AUDIO Mobile Video products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 2-years warranty for MAC AUDIO Mobile Video products.
Seite 159: G Arantiekarte W Arranty C Ard
arantiekarte arranty Typ/ Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land /Country Kaufdatum/ buying date Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt!
Seite 160 Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 807-0 • Fax +49 (0) 2234 807-399 www.mac-audio.de...
