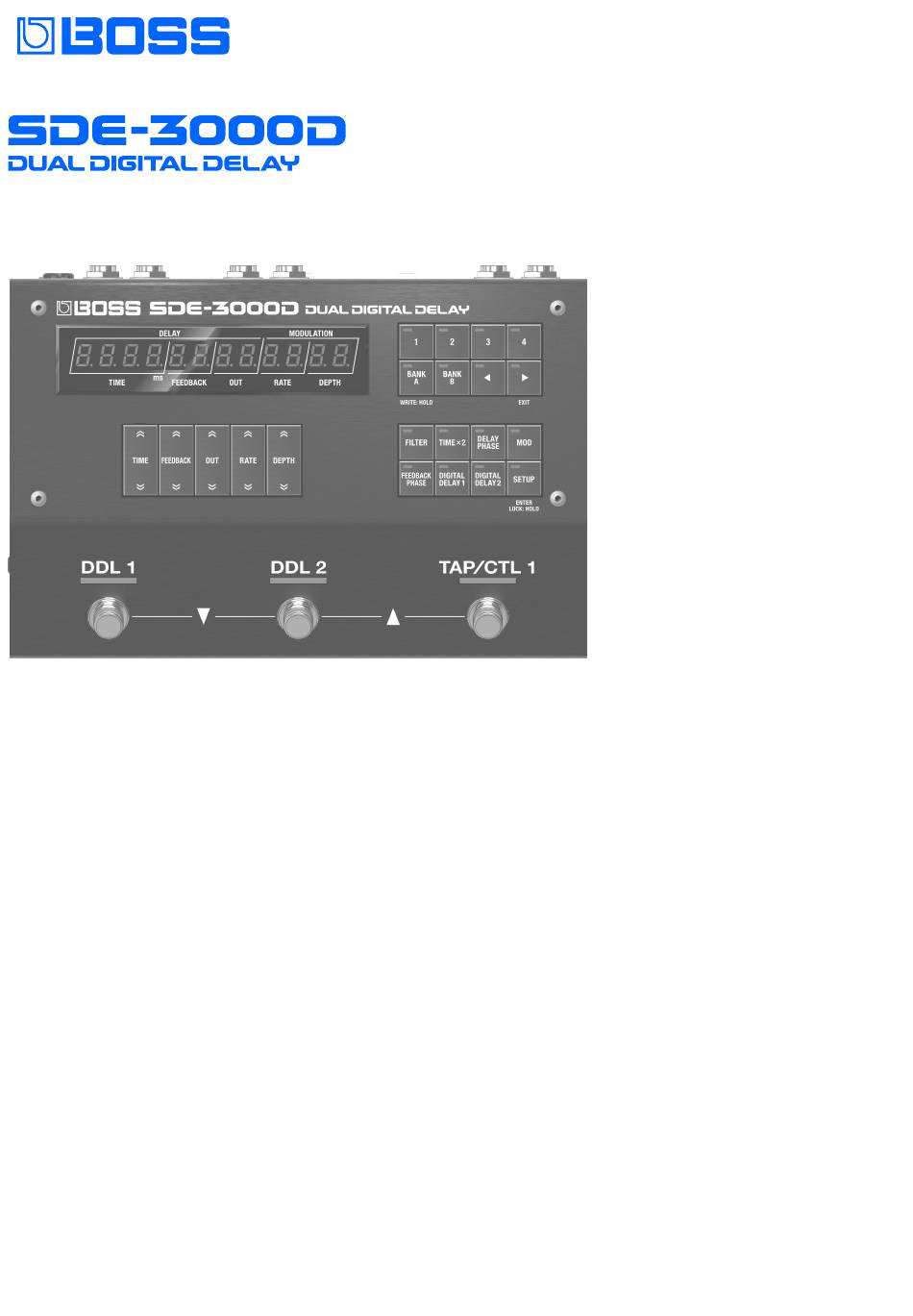

- Seite 1 Referenzanleitung © 2023 Roland Corporation...
-
Seite 2: Vorbereitungen
Vorbereitungen Anbringen der Gummifüße Sie können bei Bedarf Gummifüße an der Unterseite des Geräts befestigen. Befestigen Sie diese an den in der Abbildung angegebenen Positionen. * Wenn Sie das Gerät ohne Gummifüße auf eine Oberfläche stellen, kann diese beschädigt werden. * Wenn Sie das Gerät umdrehen, achten Sie darauf, dass die Bedienelemente nicht beschädigt werden. -
Seite 3: Die Bedienoberfläche Und Anschlüsse
Die Bedienoberfläche und Anschlüsse Die Bedienoberfläche Bereich Beschreibung Bereich Beschreibung [FILTER]-Taster Drücken des oberen Teils eines Tasters erhöht den Wert, Drücken des unteren Teils eines Tasters verringert den Wert. Dieses ist ein Delay-Filter. Wenn dieses Filter eingeschaltet Wenn Sie einen Taster gedrückt halten, wird der Wert ist, wird ein natürlich klingender Effektsound erzeugt, wenn schneller verändert. -
Seite 4: Umschalten Der Anzeigen Des Play-Display
Die Bedienoberfläche und Anschlüsse Umschalten der Anzeigen des Play-Display Die nach Einschalten des Geräts erscheinende Anzeige wird als „Play-Display“ bezeichnet. Drücken Sie die [ã] [â]-Taster, um die Display-Anzeige umzuschalten. Input Level-Display Õ Parameter-Display Õ BPM-Display Õ Bank/Memory-Display Parameter-Display Bank/Memory-Display Bank ¸... -
Seite 5: Rückseite
Die Bedienoberfläche und Anschlüsse Rückseite Bereich Beschreibung Bereich Beschreibung INPUT L/MONO-Buchse CTL4, 5/EXP2/GA-FC-Buchse zum Anschluss einer Gitarre oder eines Keyboard. Sie können an diese Buchsen ein Expression-Pedal oder einen (*1) Verkabeln Sie für den Mono-Betrieb nur die L/MONO-Buchse. Fußschalter anschließen und darüber verschiedene Parameter (*2) Wenn das externe Gerät in stereo verbunden werden soll, verwenden Sie steuern. -
Seite 6: Einstellen Des Footswitch Mode
Die Bedienoberfläche und Anschlüsse Einstellen des Footswitch Mode Der Footswitch Mode besitzt einen „Manual Mode“, in dem ein einzelner Speicherplatz z. Zt. ausgewählt werden kann und einen „Memory Mode“, in dem zwei Speicherplätze gleichzeitig ausgewählt werden können. Innerhalb des „Memory Mode“ gibt es einen „Immediate Mode“, mit dem ungerade Speichernummern ausgewählt werden und einen „Wait“... - Seite 7 Die Bedienoberfläche und Anschlüsse Memory-Modus In diesem Modus können die 100 Speicherplätze in 2er-Gruppen nacheinander ausgewählt werden. Innerhalb des Memory Mode gibt es einen „Immediate Mode“, mit dem ungerade Speichernummern ausgewählt werden und einen „Wait“ Mode, der zwei Speichernummern anzeigt und danach den Speicherplatz auswählen lässt. Immediate Wait schaltet auf ungerade Speichernummern (zwei gleichzeitig).
-
Seite 8: Einstellen Der Input- Und Output-Parameter
Einstellen der Input- und Output-Parameter Stellen Sie den Eingangspegel mit den DEPTH-Tastern Anpassen der Input- und Output-Einstellungen ein. an das angeschlossene Gerät Einstellen des Ausgangspegels (Output Gain) Drücken Sie den [SETUP]-Taster. Sie können den Ausgangspegel in einem Bereich von -12 dB bis +12 dB einstellen. -
Seite 9: Anschließen Eines Verstärkers Und Einstellen Der Eingangs- Und Ausgangs-Parameter
Anschließen eines Verstärkers und Einstellen der Eingangs- und Ausgangs-Parameter Das SDE-3000D besitzt zwei eingebaute Digital Delay-Einheiten (Roland SDE-3000) mit Stereo-Funktionalität. Sie können beide Delay-Einheiten entweder in Reihe oder parallel schalten. Dieses wird als „Structure“ bezeichnet. Weitere Informationen zur Einstellung der Eingangs- und Ausgangs-Parameter finden Sie im nachfolgenden Abschnitt. Ø... -
Seite 10: Verwendung Eines Einzelnen Verstärkers
Anschließen eines Verstärkers und Einstellen der Eingangs- und Ausgangs-Parameter Verwendung eines einzelnen Verstärkers (1-in, 1-out) Wenn Sie nur einen Verstärker verwenden, schließen Sie diesen an die OUTPUT L/MONO-Buchse an. Das Direktsignal und das Effektsignal werden gemischt und dann zusammen ausgegeben. IN OUT-Einstellungen L/MONO INPUT... - Seite 11 Anschließen eines Verstärkers und Einstellen der Eingangs- und Ausgangs-Parameter Verwendung von zwei Verstärkern (1-in, 2-out) Schließen Sie einen Verstärker an die OUTPUT L/MONO-Buchse und den anderen Verstärker an die OUTPUT R-Buchse an. Damit können Sie das Direktsignal und das Effektsignal entweder gemischt oder getrennt voneinander ausgeben. Mischen des Direktsignals und des Effektsignals vor der Ausgabe IN OUT-Einstellungen L/MONO...
- Seite 12 Anschließen eines Verstärkers und Einstellen der Eingangs- und Ausgangs-Parameter Getrennte Ausgabe des Direktsignals und des Effektsignals IN OUT-Einstellungen L/MONO INPUT [SETUP] Ó „ “ in;ovt Parameter Wert Beschreibung [TIME]-Taster [DEPTH]-Taster Das Direktsignal wird über die OUTPUT diƐEFö diƐEFö L/ MONO-Buchse und das Delaysignal (L: DIRECT, R: EFX) über die OUTPUT R-Buchse diƐNutE...
- Seite 13 Anschließen eines Verstärkers und Einstellen der Eingangs- und Ausgangs-Parameter Stereo Input/Output (2-in, 2-out) Bei Verwendung des Eingangs in stereo werden das Direktsignal und das Effektsignal gemischt, bevor diese ausgegeben werden. IN OUT-Einstellungen Effekt Keyboard, [SETUP] Ó „ “ in;ovt Audiogerät Parameter Wert INPUT L...
-
Seite 14: Anwendung Der Foot Volume-Funktion
Anwendung der Foot Volume-Funktion Einstellen der Foot Volume-Parameter Mit dieser Funktion können Sie die Lautstärke steuern. Verwenden Sie dafür ein an der CTL 2, 3/EXP1-Buchse oder CTL 4, 5/EXP2/GA-FC- Buchse angeschlossenes Expression-Pedal. Drücken Sie den [SETUP]-Taster. Wählen Sie mit den [TIME]-Tastern „ “... -
Seite 15: Spielen Des Instruments Mit Dem Effektgerät
Spielen des Instruments mit dem Effektgerät Auswahl eines Speicherplatzes (Memory) Wählen Sie mit den Tastern [BANK A] oder [BANK B]- Taster die gewünschten Bank aus. Taster (Farbanzeige) Bank (Memory) BANK A (1–4) [BANK A]-Taster BANK B (1–4) [BANK B]-Taster Wenn Sie eine Bank auswählen, blinken die Anzeigen der Memory- Taster sowie die Anzeige der Speichernummer im Display. -
Seite 16: Editieren
Editieren Einstellen des Delay-Sounds Andere Delay-Parameter (DDL 1, DDL 2) (über die Bedienoberfläche) Drücken Sie den [SETUP]-Taster. Verwenden Sie die Bedientaster, um die Werte der im Display Im Display wird der einzustellende Parameter angezeigt. angezeigten Parameter zu verändern. Wählen Sie mit den [TIME]-Tastern „ “... -
Seite 17: Verknüpfen Der Delay-Zeiten Der Linken Und Rechten Seite (Time Link: On)
Editieren Verknüpfen der Delay-Zeiten der linken und Parameter Wert/Beschreibung filtert den Frequenzbereich unterhalb der eingestellten rechten Seite d±Fb. L C. F (Time Link: ON) Frequenz (Low-Cut-Filter). (DDL 1 Feedback EQ Lo Freq) FLAt FLAt Der Low Cut-Filter hat keinen Effekt. d²Fb. -
Seite 18: Übertragen Des Delaysignals (Carryover)
Editieren Wählen Sie mit den [TIME]-Tastern „ “ oder d±oFFSt d±oFFSt Umschalten der Anzeige für die Delayzeiten der „ “ und stellen Sie den gewünschten Wert mit d²oFFSt d²oFFSt linken und rechten Kanäle für DDL 1/DDL 2 den [DEPTH]-Tastern ein. Drücken Sie den [DIGITAL DELAY 1]- oder [DIGITAL ¸... -
Seite 19: Einstellen Des Tempos
Editieren Einstellen des Tempos Einstellen der weiteren Parameter (BPM) (MASTER) Gehen Sie wie folgt vor, um das Tempo einzustellen, wenn für die Delayzeit ein Notenwert ausgewählt ist. Drücken Sie den [SETUP]-Taster. Wählen Sie mit den [TIME] -Tastern „ “ aus. NASTER NASTER Drücken Sie den [SETUP]-Taster. -
Seite 20: Weitere Funktionen
Editieren Bedienvorgang Display Weitere Funktionen Der Wert wird in größeren [â]-Taster + [TIME (Down)]-Taster Schritten verringert. Umschalten zwischen der Anzeige für einen Notenwert oder der Delayzeit Der Wert wird in größeren Schritten erhöht. Wenn im Play-Display ein Parameter angezeigt wird, ¸... -
Seite 21: Sichern Und Austauschen Von Daten Und Weitere Speicher-Bedienvorgänge
Sichern und Austauschen von Daten und weitere Speicher-Bedienvorgänge Sichern der Einstellungen Vertauschen von Speicherplatz-Inhalten (WRITE) (EXCHANGE) Gehen Sie wie folgt vor, um die aktuellen Einstellungen in einem der Speicherplätze zu sichern. Gehen Sie wie folgt vor, um den Inhalt des aktuell gewählten Speicherplatzes mit dem Inhalt eines anderen Speicherplatzes zu Halten Sie den [BANK A] (WRITE)-Taster gedrückt. -
Seite 22: Initialisieren Eines Speicherplatzes
Sichern und Austauschen von Daten und weitere Speicher-Bedienvorgänge Initialisieren eines Speicherplatzes (INITIALIZE) Gehen Sie wie folgt vor, um die Einstellungen des ausgewählten Speicherplatzes zu initialisieren. Halten Sie den [BANK A] (WRITE)-Taster gedrückt. Das Write-Menü erscheint. ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ľ... -
Seite 23: Sperren Der Bedienelemente (Panel Lock)
Sperren der Bedienelemente (Panel Lock) Sie können das Bedienfeld des Geräts freigeben (Lock OFF) oder die Bedientaster sperren (Lock ON). HINWEIS Die Sperre des Bedienfelds wird automatisch aufgehoben, wenn das Gerät ausgeschaltet wird. Halten Sie den [SETUP]-Taster gedrückt, um wieder das Play-Display aufzurufen. Jedesmal, wenn Sie den Taster drücken, wird zwischen „Sperre ein“... -
Seite 24: Konfigurieren Der Externen Controller
Benutzung von Expression-Pedalen anderer Hersteller kann zu Fehlfunktionen oder/und Beschädigungen des Geräts führen. Der Polaritäts-Schalter wird eingestellt wie in der Abbildung gezeigt. Unterstützte Expression-Pedale zusätzliches Zubehör: BOSS EV-30, FV-500L, FV-500H, Roland EV-5 Fußschalter CTL 2, 3/EXP 1-Buchse CTL4, 5/EXP2/GA-FC-Buchse CTL 3 CTL 5... -
Seite 25: Konfigurieren Der Ctl-Funktion (Ctl)
Konfigurieren der externen Controller Konfigurieren der CTL-Funktion Parameter Wert (CTL) Beschreibung [TIME]-Taster [DEPTH]-Taster C²nvN Wenn Sie NEŷnvN (MEMORY Drücken Sie den [SETUP]-Taster. (CTL 2 Number) – NUMBER) für (CTL 2 C2. F nC Ʒ01 Ʒ01 – Function)– (CTL 5 Function) C5. - Seite 26 Konfigurieren der externen Controller Assign-Parameter *1 Die relevanten (CTL1.Mode)– (CTL5.Mode)-Parameter C1. N odE C1. N odE C5. N odE C5. N odE müssen auf (Moment) gestellt werden. NoNEnt NoNEnt *2 Vorsicht! Die Lautstärke kann erhöht werden, wenn Sie den Delay-Effekt Parameter Wert Beschreibung...
-
Seite 27: Anschließen Des Ga-Fc Foot Controller
Konfigurieren der externen Controller Parameter Wert Parameter Wert Beschreibung Beschreibung [TIME]-Taster [DEPTH]-Taster [TIME]-Taster [DEPTH]-Taster bestimmt die Funktion, die dem Controller zugewiesen ist. A±ACL Stellen Sie die gewünschten Minimal- und Maximalwerte für (Assign 1 ACT Low) jede der gewählten Funktionen über die Min/Max-Werte ein. –... - Seite 28 Konfigurieren der externen Controller Aktivieren des GAFC SW GA-FC Switch CH± CH± CH² CH² CH³ CH³ CH´ CH´ PnŸ PnŸ Etƭ Etƭ Drücken Sie den [SETUP]-Taster. (Ch1) (Ch2) (Ch3) (Ch4) (Panel) (Effects) GA-FC Im Display wird der einzustellende Parameter angezeigt. Wählen Sie mit den [TIME]-Tastern „...
- Seite 29 Konfigurieren der externen Controller GA-FC Pedalbuchse Parameter Wert Beschreibung [TIME]-Taster [DEPTH]-Taster GA-FC CH±d±HLd (CH1 DDL 1 Hold) CH±Fn – EtµFn d±²HLd d±HoLd d²HoLd CH´d±HLd GA-FC EX (CH4 DDL 1 Hold) PnŸd±HLd (Panel DDL 1 Hold) Etƭd±HLd (Effects DDL 1 Hold) –...
- Seite 30 Konfigurieren der externen Controller Parameter Wert Parameter Wert Beschreibung Beschreibung [TIME]-Taster [DEPTH]-Taster [TIME]-Taster [DEPTH]-Taster Wenn oder gestellt ist, E±SƾF E²SƾF Der GA-FC wird nicht verwendet. wird dieser Parameter nicht angezeigt. (off ) Jedesmal, wenn Sie den Controller bPŷtAP bPŷtAP toGGLE toGGLE betätigen, wird zwischen On- und Off- E±SƾN...
- Seite 31 Anschließen an ein externes MIDI-Gerät Anschließen von externen Geräten MIDI-Einstellungen (MIDI) Sie können ein externes MIDI-Gerät anschließen, um MIDI-Meldungen auszutauschen oder Parameter über ein MIDI Clock-Signal zu Drücken Sie den [SETUP]-Taster. synchronisieren. Im Display wird der einzustellende Parameter angezeigt. MIDI (OUT/IN)-Buchsen Wählen Sie mit den [TIME]-Tastern “...
- Seite 32 Anschließen an ein externes MIDI-Gerät Parameter Wert Parameter Wert Beschreibung Beschreibung [TIME]-Taster [DEPTH]-Taster [TIME]-Taster [DEPTH]-Taster d±NƞdPt bestimmt, zu welcher Clock das Gerät synchronisiert wird. Garantierter Funktionsbereich: 40–250 BPM (DDL 1 Modulation Depth) d²NƞdPt Synchronisation zum internen Tempo. (DDL 2 Modulation Depth) (Internal) d±Ft$on Synchronisation über am USB-...
-
Seite 33: Einstellen Der Program Change-Tabelle Für Die Speicherplätze
Einstellen der Program Change-Tabelle für die Speicherplätze Sie können mithilfe der „Program Change Map“ bestimmen, welche Speicherplätze des SDE-3000D über welche MIDI-Programmnummern aufgerufen werden sollen. Drücken Sie den [SETUP]-Taster. Im Display wird der einzustellende Parameter angezeigt. Wählen Sie mit den [TIME]-Tastern „ “... -
Seite 34: Anschließen An Einen Rechner
Sie müssen auf dem verwendeten Rechner den USB-Treiber installieren, bevor Sie das Gerät an den Rechner anschließen. USB MIDI Den USB-Treiber können Sie von der BOSS-Internetseite herunter Interface laden. Installieren Sie den Treiber auf Ihrem Rechner, bevor Sie das Gerät mit Computer dem Rechner verbinden. -
Seite 35: Die System-Einstellungen
Die System-Einstellungen Einstellen des Auswahlbereichs für einen Beibehalten der EXP Pedal-Einstellung bei Fußschalter Umschalten des Speicherplatzes (Memory Extent) (EXP Hold) Drücken Sie den [SETUP]-Taster. Drücken Sie den [SETUP]-Taster. Im Display wird der einzustellende Parameter angezeigt. Im Display wird der einzustellende Parameter angezeigt. Wählen Sie mit den [TIME]-Tastern “... -
Seite 36: Abrufen Der Werksvoreinstellungen
Abrufen der Werksvoreinstellungen Sie können das SDE-3000D wie folgt auf dessen Werksvoreinstellungen zurück setzen. Drücken Sie den [SETUP]-Taster. Im Display wird der einzustellende Parameter angezeigt. ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ ¸ i n ; o v t Wählen Sie mit den [TIME]-Tastern „... -
Seite 37: Technische Daten
24 bit + AF-Methode CTL2,3/EXP1-Buchse: TRS-Klinke * Die AF (Adaptive Focus)-Methode ist eine von Roland und AD-Konvertierung CTL4,5/EXP2/GA-FC-Buchse: TRS-Klinke Anschlüsse BOSS entwickelte Technik, die den Signal-Rauschabstand der MIDI (IN, OUT)-Buchsen: Stereo-Miniklinke AD/DA Converter optimiert. USB-Anschluss: USB Type-C® 32 Bit DA-Konvertierung DC IN-Buchse 32-bit Fließkomma... -
Seite 38: Preset-Liste
Preset-Liste A.01 Die Standard Delay-Einstellung. Dieses ist ein kurzer Delayeffekt mit DDL 1=500 msec und DDL 2=250 msec. Beide Delay-Einheiten sind in Reihe geschaltet und erzeugen gemeinsam einen dichten Echoeffekt. STRUCTURE: SERI DRY+WET L DDL 1 (L/R) DRY+WET R Guitar DDL 1-Parameter DDL 2 -Parameter DDL 1 SW:... - Seite 39 Preset-Liste A.03 DDL 1=800 msec (lang), DDL 2=400 msec (medium) Wenn Sie DDL 2 einschalten, wird die Effekt-Intensität erhöht. STRUCTURE: SERI DRY+WET L DDL 1 (L/R) DRY+WET R Guitar DDL 1 -Parameter DDL 2-Parameter DDL 1 SW: DDL 2 SW: DDL 1 TYPE: STEREO DDL 2 TYPE:...
- Seite 40 Preset-Liste B.01 DDL 1=Modulation Delay, 500 msec, DDL 2=Short Delay, 250 msec. Beide Delay-Einheiten sind parallel geschaltet. STRUCTURE: PARA1 DRY+WET L DDL 1 (L/R) DDL 2 (L/R) DRY+WET R Guitar DDL 1-Parameter DDL 2-Parameter DDL 1 SW: DDL 2 SW: DDL 1 TYPE: STEREO DDL 2 TYPE:...
- Seite 41 Preset-Liste B.03 Ein Delayeffekt, der einen Filter und eine Modulation kombiniert. STRUCTURE: PARA1 DRY+WET L DDL 1 (L/R) DDL 2 (L/R) DRY+WET R Guitar DDL 1 -Parameter DDL 2-Parameter DDL 1 SW: DDL 2 SW: DDL 1 TYPE: STEREO DDL 2 TYPE: STEREO DDL 1 TIME LINK: DDL 2 TIME LINK:...
