Bedienungsanleitung
Eigenschaften
5 Eine Vielzahl von Vokal-Effekten für Gitarristen
5 Automatische HARMONY-Funktion für die Gesangsstimme auf Basis der auf der Gitarre gespielten Akkorde
5 VOCODER-Effekt zur Erweiterung des Effekt-Potentials
5 ENHANCE-Funktion für das Hervorheben des Klangbilds
5 PITCH CORRECT für das Korrigieren von Abweichungen der Tonhöhe
5 Vier unabhängige Effekt-Sektionen mit 20 Effekttypen wie DISTORTION und RADIO sowie zwei
unabhängige REVERB/DELAY-Sektionen für das Erzeugen verschiedener Effekte für die Stimme
5 Für den Live-Betrieb konzipierte Bedienoberfläche, ein einfach zu lesendes Display und ein unabhängiger
[HARMONY]-Schalter
5 99 Setup-Speicher, die direkt aufgerufen werden können
5 Verbindung zu auf einem Rechner installierte DAW-Software und externen Geräten über USB oder MIDI
(z.B. für das Umschalten von Sound-Programmen oder Steuern von einzelnen Parametern)
Bedienungsanleitung (dieses Dokument)
Diese Anleitung bitte zuerst lesen. In dieser Anleitung finden Sie die Beschreibungen zu den Bedienschritten des
VE-500. Weitere Informationen zur Bedienung des VE-500 finden Sie im Dokument „Parameter Guide" (PDF).
PDF-Dokument
5 Parameter Guide
Beschreibt alle Funktionen des VE-500.
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt
„USING THE UNIT SAFELY" und in der Bedienungsanleitung (S. 20)). Lesen Sie dann diese Anleitung ganz durch, um sich mit
allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
© 2018 ROLAND CORPORATION
(Download via Internet)
Abrufen der PDF-Daten
1.
Gehen Sie auf die folgende Internetseite:
http://www.boss.info/manuals/
?
2.
Wählen Sie als Produktnamen „VE-500" aus.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Boss VE-500

  • Seite 1 (z.B. für das Umschalten von Sound-Programmen oder Steuern von einzelnen Parametern) Bedienungsanleitung (dieses Dokument) Diese Anleitung bitte zuerst lesen. In dieser Anleitung finden Sie die Beschreibungen zu den Bedienschritten des VE-500. Weitere Informationen zur Bedienung des VE-500 finden Sie im Dokument „Parameter Guide” (PDF). PDF-Dokument (Download via Internet)
  • Seite 2: Inhaltsverzeichnis

    Inhalt Vorbereitungen Die System-Einstellungen (MENU) ......Anschließen an externes Equipment . . Grundsätzliche Bedienung... Anschließen an externes Equipment .
  • Seite 3: Vorbereitungen

    AC-Adapter. [GND LIFT]-Schalter In einigen Fällen ist es möglich, dass ein Brummgeräusch auftritt, wenn das VE-500 an ein externes Gerät angeschlossen wird. Verändern Sie in diesem Fall die Stellung des [GND LIFT]-Schalters. Normalerweise können Sie die Position NOR (NORMAL) belassen.
  • Seite 4: Anschließen An Externes Equipment

    Vorbereitungen Anschließen an externes Equipment Pin-Belegung der CTL 1, 2/ EXP-Buchse TIP: 2: HOT RING: COLD SLEEVE: GND 3: CO CTL 1, 2/EXP-Buchsen Sie können bei Anschließen eines Fußschalters (FS-5U, FS-5L, FS-6, FS-7; zusätzliches Zubehör) oder eines Expression-Pedals (FV-500H, FV-500L, EV-30, EV-5: zusätzliches Zubehör) an die CTL 1, 2/EXP- Buchse verschiedene Parameter steuern.
  • Seite 5: Die Bedienoberfläche

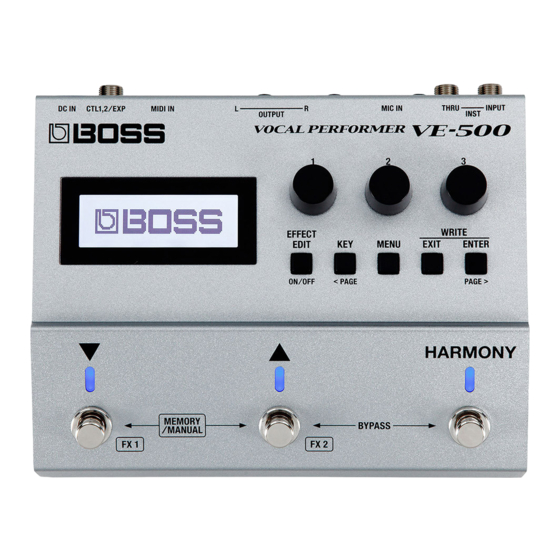

    Vorbereitungen Die Bedienoberfläche Display [EXIT]-Taster zeigt verschiedene Informationen des VE-500 an. zum Abbrechen eines Vorgangs bzw. Rückkehr zur vorherigen Display-Anzeige. [1]–[3]-Regler [ENTER] ( [PAGE >] )-Taster wählen im Display angezeigte Parameter aus bzw. bestätigt die Durchführung eines Vorgangs. Verändern deren Werte.
  • Seite 6: Aufbau Des Displays

    Vorbereitungen Aufbau des Displays System-Einstellungen (S. 16) WRITE UTILITY-Display (S. 14) [< PAGE] [PAGE >]- [1]–[3]-Regler: Cursor bewegen Taster: Seiten umblättern [1]–[3]-Regler: Cursor bewegen MENU-Display (S. 16) Play-Display (S. 10) Memory-Modus Drücken Sie gleichzeitig die Taster [?] + [=]. Manual-Modus Mit dem [ENTER]-Taster können die Display-Seiten umgeblättert werden.
  • Seite 7: Die Funktionen Der [1]-[3]-Regler

    Vorbereitungen Die Funktionen der [1]–[3]-Regler 5 Im Play-Display (S. 10) besitzen die [1]–[3]-Regler 5 Im CTL & ASSIGN-Display (S. 13), WRITE UTILITY- die unter „System Settings” -> „KNOB” eingestellten Display (S. 15) und MENU-Display (S. 16) können Funktionen (S. 16). Sie mit einem beliebigen Reglern den Cursor bewegen und ein Symbol auswählen.
  • Seite 8: Ein- Und Ausschalten

    Vorbereitungen Ein- und Ausschalten Die DC IN-Buchse dient auch als Ein- und Ausschalter. Das Gerät wird eingeschaltet, wenn Sie den Stecker des AC-Adapters in die DC IN-Buchse stecken und ausgeschaltet, wenn Sie den Stecker wieder abziehen. * Regeln Sie vor Ein- und Ausschalten immer die Lautstärke auf Minimum. Auch bei minimaler Lautstärke ist beim Ein- und Ausschalten ein leises Nebengeräusch hörbar.
  • Seite 9: Spielen

    Spielen Die Einstellungen für das Mikrofon Die Struktur der Patches Die Kombination der VE-500 Effekte wird als „Patch“ bezeichnet. Einstellen der Mikrofon-Empfindlichkeit Sie können die Einstellungen eines Patches verändern und als „User Patch“ sichern. Drücken Sie den [MENU]-Taster. Preset Patch...
  • Seite 10: Umschalten Der Patches

    Spielen Umschalten der Patches Das Play-Display Die nach Einschalten des Geräts erscheinende Wählen Sie den Memory-Modus aus. Anzeige wird als „Play-Display“ bezeichnet. Wählen Sie mit den [?]- und [=]-Schaltern das Drücken Sie den [ENTER]-Taster, um die Display- gewünschte Patch aus. Anzeige umzuschalten.
  • Seite 11: Editieren Eines Patches

    Editieren eines Patches Effekt Beschreibung Grundsätzliche Bedienung hebt das Klangbild hervor. Wählen Sie das Patch aus, das Sie editieren korrigiert Abweichungen der Tonhöhe möchten (S. 10). Dieser Effekt steht nur für HRM (Harmony) zur Verfügung. Drücken Sie den [EFFECT EDIT]-Taster. HRM: fügt der Gesangsstimme eine Harmoniestimme hinzu.
  • Seite 12: Verändern Der Effekt

    Editieren eines Patches In Display-Anzeigen mit Registerkarten können Sie FX STRUCTURE mit den [< PAGE] [PAGE >]-Tastern die Display-Seiten STRUCTURE1: SERIES umblättern. LEAD Multi-FX HARMONY1 FX OUT1 HARMONY2 Verändern Sie die Parameterwerte mit den [1]– [3]-Reglern. HARMONY3 STRUCTURE2: PARA+SER LEAD Multi-FX HARMONY1 FX OUT1...
  • Seite 13: Verändern Der Ctl & Assign-Einstellungen

    Editieren eines Patches Verändern der CTL & ASSIGN-Einstellungen REVERB STRUCTURE STRUCTURE1: SERIES Sie können über CTL & ASSIGN für jedes Patch unterschiedliche Steuerungen für Parameter Reverb FX OUT1 einstellen. Wählen Sie im Effektauswahl-Display mit den FX OUT2 REV/DLY1 [1]–[3]-Reglern „CTL” und drücken Sie den [ENTER]-Taster.
  • Seite 14: Zur Tonart Eines Songs

    Editieren eines Patches Controller Beschreibung Anpassen der Harmoniestimme zur Tonart eines Im ASSIGN-Bereich können Sie weitere Songs detaillierte Einstellungen vornehmen. Beispiel: Steuern eines weiteren Parameters zusätzlich zur Steuerung Drücken Sie den [KEY]-Taster. bei Drücken des [?]-Schalters. Sie können acht verschiedene Einstellungen pro Patch vornehmen.
  • Seite 15: Sichern Eines Patches (Patch Write)

    Editieren eines Patches * Wenn Sie den Vorgang abbrechen wollen, drücken Sichern eines Patches (Patch Write) Sie den [EXIT]-Taster. Das Patch wird gesichert und das Play-Display Wenn Sie die geänderten Einstellungen behalten erscheint wieder. möchten, führen Sie den Speichervorgang (Write) aus.
  • Seite 16: Die System-Einstellungen (Menu)

    Die System-Einstellungen (MENU) Allgemeine Einstellungen, die den gesamten Bereich Parameter Beschreibung des VE-500 betreffen, werden „System-Einstellungen“ Siehe „Aktivieren/De-aktivieren der Auto genannt. Off-Funktion“ (S. 17). Details zu den Parametern finden Sie im Siehe „Abrufen der Werksvoreinstellungen Dokument „Parameter Guide” (PDF). (Factory Reset)” (S. 17).
  • Seite 17: Einstellen Des Display-Kontrasts

    Sie den [ENTER]-Taster. wird als „Factory Reset“ bezeichnet. Sie können auswählen, ob Sie alle Einstellungen Stellen Sie den Kontrast des Display mit dem oder nur bestimmte Einstellungen des VE-500 zurück [1]-Regler ein. setzen möchten. * Durch den „Factory Reset“-Vorgang werden alle eigenen Einstellungen im Gerät gelöscht.
  • Seite 18: Synchronisation Zu Einer Daw Oder Einem Externen Midi-Gerät

    * Die Sende- und Empfangs-Parameter für Control Change- Rechner oder externen MIDI-Gerät synchronsiert Meldungen werden im ASSIGN-Bereich eingestellt. Das werden. Beispiel: Sie können die Patches des VE-500 VE-500 sendet Control Change-Meldungen, wenn ein am ferngesteuert umschalten oder das Tempo angleichen.
  • Seite 19: Anhang

    Lassen Sie das Gerät beim Umdrehen nicht fallen. * Bringen Sie die Gummifüße korrekt an, ansonsten können diese verformt werden oder halten das Gerät nicht wie erwartet. Technische Daten BOSS VE-500: Vocal Performer Stromversorgung AC-Adapter Stromverbrauch 310 mA (mit Phantomspeisung)
  • Seite 20: Sicherheitshinweise

    Co.,Ltd. eParts ist ein Warenzeichen der Reparaturen und Datensicherung eSOL Co., Ltd. in Japan. • Beachten Sie, dass beim Reparieren des • Roland und BOSS sind eingetragene Geräts alle User-Daten verloren gehen Warenzeichen bzw. Warenzeichen der können. Erstellen Sie daher regelmäßig Roland Corporation in den USA und/oder Sicherheitskopien Ihrer Daten.
