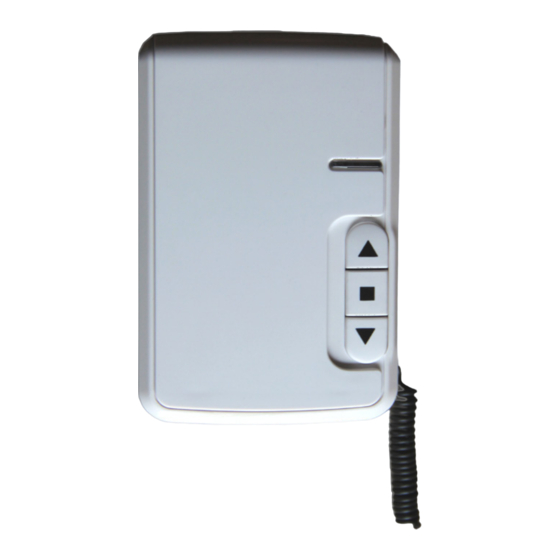

Centralina di comandoTM 5030
per tapparelle e tende da sole
Manuale Utente Pannello di Controllo
I. SPECIFICHE TECNICHE
1 Alimentazione: 220V AC50Hz
2 Temperatura di lavoro: -20º +60
3 Codifica: Rolling code
4 Consumo in stand-by: 2W
5 Capacità motore: 0.5HP(360W), 230V
6 Fusibile integrato 10A
7 Frequenza di lavoro: 433.92MHz
8 Telecomandi memorizzabili max: 30
9 Dimensione: 93x57.5x26 mm
10 Peso: 124g
III. CONNESSIONI
Attenzione: il collegamento tra motore e centralina elettronica deve essere diretto, pulsanti o interruttori di comando preesistenti
devono essere eliminati.
L M COM
A. Verifiche di funzionamento
Se possibile posizionare la tapparella o la tenda a metà corsa. Accertarsi che l'alimentazione sia spenta prima di collegare il
dispositivo.
Dopo aver rimosso la copertura della centralina, collegare l'alimentazione AC220V, si accende il LED verde.
Premere il tasto ▲ (freccia in su) e verificare che la tapparella/tenda si apra.
Se invece di aprirsi si chiude, premere il tasto ▀ (STOP), scollegare l'alimentazione ed invertire i cavi dei morsetti ▲ UP e ▼
DOWN.
I tasti 1 / 2 / 3 del trasmettitore corrispondono rispettivamente a ▲ ▀ ▼ sulla centralina.
B. Cancellazione di tutta la memoria
Premere con una punta il tasto S1 (si accende il LED rosso) e tenerlo premuto per circa 8 sec fino a quando il LED ritorna verde.
Rilasciare il tasto S1: il Led rosso lampeggia una volta poi torna verde. Ora la memoria è stata cancellata.
IT
L - N
ingresso linea 220V
COM ▲ UP e ▼ DOWN
uscite motore
messa a terra
II. ISTRUZIONI PER LA SICUREZZA
-
Si prega di leggere attentamente il presente manuale prima della
messa in funzione.
- Assicurarsi che il dispositivo non sia sotto tensione prima di aprire
il coperchio dell'apparecchiatura.
- Cancellare la memoria prima della messa in funzione della cen-
tralina (rif. IV. Cancellazione di tutta la memoria).
- Il segnale può essere disturbato da altri dispositivi di comunicazione.
- La centralina deve essere utilizzata solo per il comando manuale
e/o via radio di motoriduttori per tapparelle e tende da sole.
E vietato l'uso per il controllo di sistemi ad alto rischio.
- Ogni rischio per la sicurezza va eliminato prima del suo utilizzo.
- Installare in luogo asciutto al coperto o in apposito contenitore.
LED
Indicatore di tensione
e memorizzazione
Pulsante di
apprendimento S1
Pulsanti di controllo
www.koomando.com - il negozio dei telecomandi
ON
1 2
DIP SWITCH
DIP1: OFF controllo 3 tasti su teleco-
mando
(1 apre 2 stop 3 chiude)
ON controllo tasto singolo.
Se si comandano più centraline con lo
stesso radiocomando posizionare in ON.
DIP2: ON comando uomo presente
(al rilascio del tasto il motore si ferma)
OFF funzione semiautomatica.
