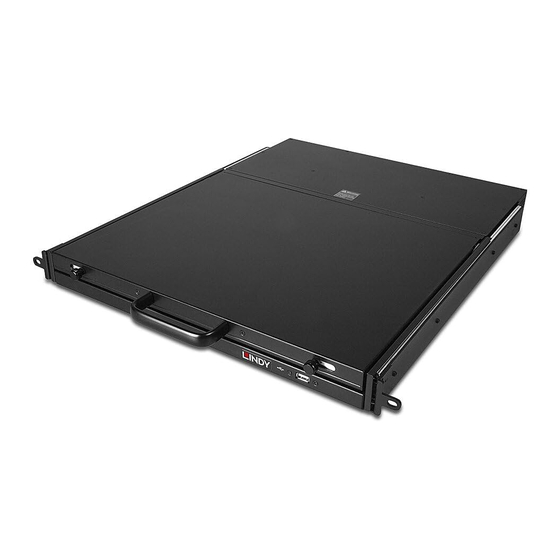

Lindy 21710 Benutzerhandbuch

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 10

Quicklinks

Diese Anleitung herunterladen
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Manual del Usuario
HDMI, DP & VGA KVM
LCD 17" Full HD Console
No. 21710
lindy.com
© LINDY Group - FIRST EDITION
(March 2022)
Eng lis h
Deutsch
Français
Italiano
Español

Werbung

loading

Verwandte Anleitungen für Lindy 21710

Inhaltszusammenfassung für Lindy 21710

  • Seite 1 HDMI, DP & VGA KVM LCD 17" Full HD Console User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano Manual del Usuario Español No. 21710 lindy.com © LINDY Group - FIRST EDITION (March 2022)
  • Seite 2 To ensure correct use, please read this manual carefully and retain it for future reference. The Lindy LCD KVM Console allows an operator to conveniently control and manage a PC, server or KVM switch from a single 19" rack mountable keyboard, touchpad and LCD display console.
  • Seite 3 User Manual English Specification Operating Temperature: 0°C - 40°C (32°F - 104°F)  Storage Temperature: -5°C - 60°C (23°F - 140°F)  Relative Humidity: 5 - 90% RH (Non-condensing)  Metal Housing  Colour: Black  Power Consumption: 16.5W  Display Diagonal size: 17.3”...
  • Seite 4 User Manual English Installation Before starting to install the unit: Make sure that the surface or the shelf where the unit has to be placed, is stable and supports the  weight of the unit Make sure that there is enough space to rail-mount the unit inside a 19” Rack ...
  • Seite 5 User Manual English 3. Slide the unit between the mounted brackets. 4. Fasten the unit to the rack pillars with two screws. Operation Once the unit is rack mounted and/or firmly secured, it is safe to use. 1. Pull out the LCD console drawer.
  • Seite 6 User Manual English 2. Push the latch levers toward the center to release the locking position. 3. Flip up the LCD Console drawer. 4. To close the LCD Console drawer, fold it and push both latches in the shown direction before sliding the drawer into the rack.
  • Seite 7 User Manual English Connecting a source and a local console Before powering on the unit, please connect a source such as a PC, Server or KVM Switch on Server Console ports using a USB Type A Male to Type B Male cable (1) and one of the three video inputs using a VGA, DisplayPort or HDMI Male to Male cable (2).
  • Seite 8 User Manual English Once all connections are made, connect the power cord to the AC INPUT and power on the unit. OSD Buttons 1. LED indicator: - Off= the display is powered-off - On= the display is powered-on - Blinking= the display is in power-save mode 2.
  • Seite 9 User Manual English OSD Menu Picture: adjust brightness, contrast, sharpness, aspect ratio, ultra vivid and DCR (dynamic contrast  ratio). Color: chose color effect and adjust saturation, gamma, temperature and RGB.  Input: select the video input (VGA, DisplayPort or HDMI). ...

  • Seite 10: Einführung

    Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese HDMI, DP & VGA KVM LCD 17" Full HD Konsole unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support.

  • Seite 11: Eigenschaften

    Benutzerhandbuch Deutsch Eigenschaften 19” Rackmount 1HE Single-Rail-Design  Englische QWERTY Standardtastatur (104 Tasten) mit Ziffernblock, LED-Anzeigen und Touchpad  17.3” TFT LCD-Panel, unterstützt Auflösungen bis 1920x1080@60Hz  Automatische Videoabschaltung, wenn die Konsolenschublade auf unter 30 Grad geschlossen wird  Unterstützung von Regalschränken mit einer Tiefe von 52 bis 91 cm mit verstellbaren Halterungen ...
  • Seite 12 Benutzerhandbuch Deutsch Rückseite 1. Erdungsdraht. 2. AC INPUT: Zum Anschluss eines IEC-C13-Netzkabels. 3. Netzschalter: Schaltet das Gerät EIN/AUS. 4. USB-Buchse Typ A: Zum Anschluss einer USB-Standardtastatur für eine lokale Konsole an. 5. USB-Buchse Typ A: Zum Anschluss einer USB-Standardmaus für eine lokale Konsole an. 6.
  • Seite 13 Benutzerhandbuch Deutsch 2. Befestigen Sie die Halterungen mit den Schrauben und Käfigmuttern sicher an den Rack-Säulen. Schieben Sie das Gerät zwischen die montierten Halterungen Befestigen Sie das Gerät mit zwei Schrauben an den Rack-Säulen.

  • Seite 14: Betrieb

    Benutzerhandbuch Deutsch Betrieb Sobald das Gerät in das Rack eingebaut und/oder fest gesichert ist, kann es sicher verwendet werden. Ziehen Sie die Schublade der LCD-Konsole heraus. 2. Drücken Sie die Verriegelungshebel in Richtung Mitte, um die Verriegelungsposition zu lösen. Klappen Sie die Schublade der LCD-Konsole hoch.
  • Seite 15 Benutzerhandbuch Deutsch Um die Schublade der LCD-Konsole zu schließen, klappen Sie sie zusammen und drücken Sie beide Riegel in die gezeigte Richtung, bevor Sie die Schublade in das Rack schieben. Drücken Sie die Verriegelungen weiter, bis die Schublade vollständig in das Rack zurückgeschoben ist.
  • Seite 16 Benutzerhandbuch Deutsch Schließen Sie bei Bedarf eine Maus, eine Tastatur (1) und einen Monitor (2) an die lokalen Konsolenanschlüsse an, um eine zusätzliche Konsole hinzuzufügen. Sowohl die LCD-Konsolenschublade als auch die lokale Konsole können gleichzeitig zur Steuerung der Quelle verwendet werden. Bitte beachten Sie, dass sowohl für die lokale Konsole als auch für die Serverkonsole dieselbe Art von Videoschnittstelle verwendet werden muss.
  • Seite 17 Benutzerhandbuch Deutsch OSD-Tasten 1. LED-Anzeige: Aus= das Display ist ausgeschaltet Ein= das Display ist eingeschaltet Blinkend= das Display befindet sich im Energiesparmodus 2. POWER-Taste: Schaltet das Display ein/aus. 3. MENU-Taste: Öffnen des OSD-Menüs und Zurück-Taste (wenn das OSD-Menü geöffnet ist). 4.
  • Seite 18 Benutzerhandbuch Deutsch OSD-Menü ‘Picture’: Einstellen von Helligkeit, Kontrast, Schärfe, Seitenverhältnis, Ultra Vivid und DCR (dynamic  contrast ratio). ‘Color’: Auswahl des Farbeffekts und Anpassen von Sättigung, Gamma, Temperatur und RGB.  ‘Input’: Auswahl des Videoeingangs (VGA, DisplayPort or HDMI).  ‘OSD’: ...
  • Seite 19 Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cette console KVM LCD 17" HDMI, DP & VGA est soumis à une durée de garantie LINDY de 2 ans et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.
  • Seite 20 Manuel Utilisateur Français Spécifications Température de fonctionnement : 0°C - 40°C (32°F - 104°F)  Température de stockage : -5°C - 60°C (23°F - 140°F)  Humidité relative : 5 - 90% RH (sans condensation)  Boitier en métal  Couleur : noir ...
  • Seite 21 Manuel Utilisateur Français Installation Avant toute installation : Assurez-vous que la surface ou l'étagère sur laquelle l'appareil doit être placé est stable et qu'elle  peut supporter le poids de l'appareil. Assurez-vous qu'il y a suffisamment d'espace pour monter l'unité sur rail dans un rack 19". ...
  • Seite 22 Manuel Utilisateur Français Faites glisser l'unité entre les supports montés Fixez l'unité aux montants du rack à l'aide de deux vis. Utilisation Une fois que l'unité est montée en rack et/ou solidement fixée, il est possible de l'utiliser en toute sécurité.
  • Seite 23 Manuel Utilisateur Français Poussez les leviers de verrouillage vers le centre pour libérer la position de verrouillage. Relevez le panneau de l’écran LCD. 4. Pour fermer le tiroir de la console LCD, pliez-le et poussez les deux loquets dans la direction indiquée avant de faire glisser le tiroir dans le rack.
  • Seite 24 Manuel Utilisateur Français Connecter une source et une console locale Avant de mettre l'unité sous tension, veuillez connecter une source telle qu'un PC, un serveur ou un commutateur KVM sur les ports de la console du serveur à l'aide d'un câble USB Type A mâle vers Type B mâle (1) et l'une des trois entrées vidéo à...
  • Seite 25 Manuel Utilisateur Français Une fois toutes les connexions effectuées, connectez le cordon d'alimentation sur AC INPUT et mettez l'appareil sous tension. Boutons OSD 1. Indicateurs LED : - Off= l’écran est off - On= l’écran est on - clignote = l’écran est en mode économie d’énergie 2.
  • Seite 26 Manuel Utilisateur Français Menu OSD Image : ajuste la luminosité, le contraste, la netteté, le rapport d’aspect, Ultra Vivid et DCR (dynamic  contrast ratio). Couleur : choisissez l’effet de couleur et réglez la saturation, la gamme de couleur, température et ...
  • Seite 27 è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.
  • Seite 28 Manuale Italiano Specifiche Temperatura di esercizio: 0°C - 40°C (32°F - 104°F)  Temperatura di stoccaggio: -5°C - 60°C (23°F - 140°F)  Umidità relativa: 5 - 90% RH (senza condensa)  Struttura in metallo  Colore: Nero  Consumo energetico: 16.5W ...
  • Seite 29 Manuale Italiano Installazione Prima di iniziare a installare l'unità: Assicurarsi che la superficie o il ripiano dove l'unità deve essere posizionata sia stabile e che sostenga  il peso dell'unità Assicurarsi che ci sia abbastanza spazio per montare l'unità su guide all'interno di un rack da 19" ...
  • Seite 30 Manuale Italiano Far scorrere l'unità tra le staffe montate. Fissare l'unità ai montanti del rack con due viti. Utilizzo Una volta che l'unità è montata sul rack e/o fissata saldamente, è pronta per l'uso. 1. Estrarre il cassetto della console LCD.
  • Seite 31 Manuale Italiano Premere le leve di bloccaggio verso il centro per rilasciare la posizione di sicurezza. Sollevare il cassetto della console LCD. 3. Per chiudere il cassetto della console LCD, ripiegarlo e spingere entrambi i fermi nella direzione indicata prima di far scorrere il cassetto nel rack. Continuare a tenere premuti i fermi fino a quando il cassetto non è...
  • Seite 32 Manuale Italiano Collegamento di una sorgente e di una console locale Prima di accendere l'unità, si prega di collegare una sorgente come un PC, un server o uno switch KVM alle porte della console del server utilizzando un cavo USB tipo A maschio a tipo B maschio (1) e uno dei tre ingressi video utilizzando un cavo VGA, DisplayPort o HDMI maschio maschio Se necessario, collegare un mouse, una tastiera (1) e un monitor (2) alle porte Local Console per aggiungere una console aggiuntiva.
  • Seite 33 Manuale Italiano Una volta effettuati tutti i collegamenti, collegare il cavo di alimentazione all'ingresso AC INPUT e accendere l'unità. Pulsanti OSD Indicatore LED: - Off= il display è spento - On= il display è acceso - Lampeggiante= il display è in modalità risparmio energetico Pulsante POWER: Accende/spegne il display.
  • Seite 34 Manuale Italiano Menu OSD Immagine: regola la luminosità, il contrasto, la nitidezza, il rapporto d'aspetto, ultra vivid e DCR  (rapporto di contrasto dinamico). Colore: seleziona l'effetto colore e regolate la saturazione, la gamma, la temperatura e l'RGB.  Ingresso: seleziona l'ingresso video (VGA, DisplayPort o HDMI). ...
  • Seite 35 Se beneficia tanto de una garantía LINDY 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.
  • Seite 36 Manual de Usuario España Características Diseño en 19” de 1U enracable, diseño de raíl único  Teclado inglés QWERTY estándar (104 teclas) con teclado numérico e indicadores LED y touchpad  Panel 17.3” TFT LCD, soporta resoluciones de hasta 1920x1080@60Hz ...
  • Seite 37 Manual de Usuario España Trasera 1. Cable de tierra. 2. ENTRADA DE CA: Conecte un cable de alimentación IEC C13. 3. Interruptor de encendido: Enciende y apaga la unidad. 4. USB Tipo A Hembra: Conecte un teclado estándar USB para una consola local. 5.
  • Seite 38 Manual de Usuario España 2. Fije los soportes a los pilares del rack de un modo Seguro con los tornillos y tuercas enjauladas. 3. Deslice la unidad entre los soportes de montaje. 4. Asegure la unidad a los pilares del rack con dos tornillos.
  • Seite 39 Manual de Usuario España Operación Una vez la unidad está montada en el rack y/o firmemente asegurada, se puede utilizar con seguridad. 1. Tire del cajón de la consola LCD. 2. Pulse las palancas de cierre hacia el centro para liberar la posición de bloqueo. 3.
  • Seite 40 Manual de Usuario España 4. Para cerrar el cajón de la consola LCD, pliéguelo y pulse ambos pestillos en la dirección mostrada antes de deslizar el cajón dentro del rack. Manténgalos pulsados hasta que el cajón esté completamente dentro del rack. Conectando una consola de fuente y local Antes de encender la unidad, conecte una fuente como un PC, un servidor o un conmutador KVM en los puertos de la consola del servidor utilizando un cable USB tipo A macho a tipo B macho (1) y una de...
  • Seite 41 Manual de Usuario España Por favor, tenga en cuenta que debe utilizarse el mismo tipo de interfaz de vídeo tanto en la consola local como en la del servidor. En caso de ser necesario, conecte un dispositivo USB (ratón, teclado o dispositivo de almacenamiento) al puerto USB Tipo A Hembra del panel frontal de la unidad.
  • Seite 42 Manual de Usuario España Botones OSD 1. Indicador LED: - Off= La pantalla se apaga - On= La pantalla se enciende - Parpadeando= La pantalla está en modo de ahorro de energía 2. Botón POWER: Enciende o apaga la pantalla. 3.
  • Seite 43 Manual de Usuario España Menú OSD Picture: Ajusta brillo, contraste, nitidez, relación de aspecto, ultra vivid y DCR (ratio de contraste  dinámico). Color: Seleccione el efecto de color y saturación, gamma, temperatura y RGB.  Input: Seleccione la entrada de video (VGA, DisplayPort o HDMI). ...

  • Seite 44: Recycling Information

    Recycling Information WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products Europe, United Kingdom In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment.
  • Seite 45 Recycling Information Datenschutz-Hinweis Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

  • Seite 46: Ce-Konformitätserklärung

    LINDY declares that this equipment complies with relevant UKCA requirements. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
