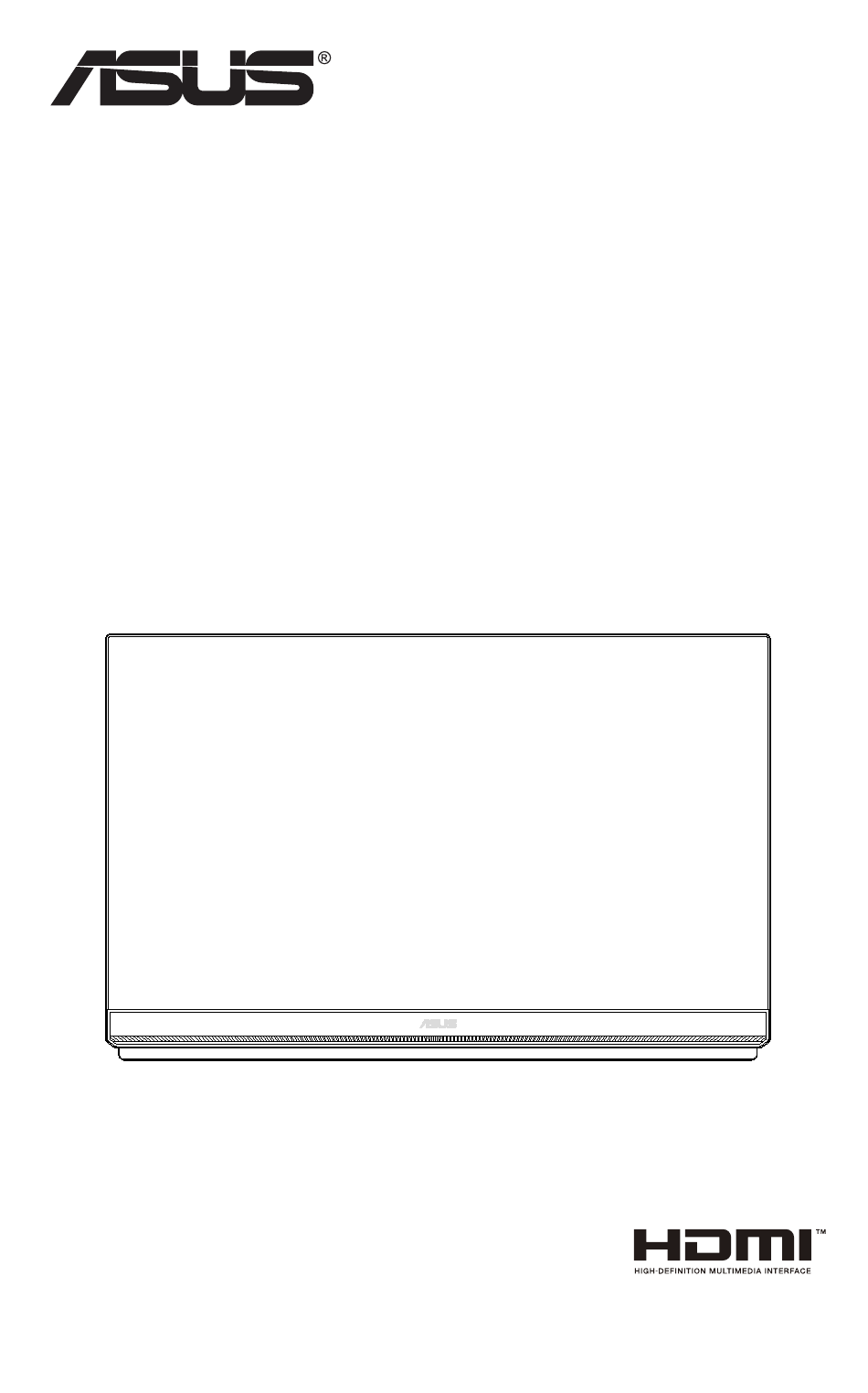

- Seite 1 ZenScreen MB249C Tragbarer Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
In dieser Anleitung enthaltene Spezifikationen und weitere Informationen werden lediglich zu Informationszwecken zur Verfügung gestellt, können sich jederzeit ohne Vorankündigung ändern und dürfen nicht als Verpflichtung seitens ASUS ausgelegt werden. ASUS übernimmt keinerlei Haftung für jegliche Fehler oder Ungenauigkeiten dieser Anleitung einschließlich sämtlicher Angaben zu darin erwähnten Produkten und Softwareprodukten. -
Seite 3: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 4: Konformitätserklärung
Entsorgungsunternehmen oder dem Laden, in dem das Gerät gekauft wurde. AEEE yönetmeliğine uygundur ASUS CONTACT INFORMATION ASUSTeK Computer Inc. ASUS Computer International (America) ASUS Computer GmbH (Germany and Austria) Address 1F, No.15, Address 48720 Kato Rd, Fremont, Address Harkortstr. 21-23 Lide Rd., Beitou Dist.,... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Vor der Einrichtung dieses tragbaren Monitors sollten Sie zunächst die mitgelieferte Gebrauchsanleitung gründlich durchlesen. • Um Brand- oder Kurzschlussgefahren vorzubeugen, dürfen Sie diesen tragbaren Monitor niemals Regen oder Feuchtigkeit aussetzen. • Versuchen Sie niemals das Gehäuse dieses tragbaren Monitors zu öffnen. -
Seite 6: Pflege Und Reinigung
So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. -
Seite 7: Rücknahmeservices
Rücknahmeservices ASUS' Recycling- und Rücknahmeprogramme entspringen unserem Streben nach höchsten Standards zum Schutz unserer Umwelt. Wir glauben, dass wir unsere Produkte, Batterien/Akkumulatoren und andere Komponenten sowie Verpackungsmaterialien durch die Bereitstellung von Lösungen für unsere Kunden verantwortungsbewusst recyceln können. Detaillierte Recyclinginformationen zu unterschiedlichen Regionen finden Sie unter http://csr.asus.com/english/Takeback.htm. -
Seite 8: Herzlich Willkommen
Herzlich willkommen! ® Herzlichen Dank für den Kauf dieses tragbaren ASUS Monitors! Dieser neueste tragbare Asus-Monitor bietet Ihnen ein Höchstmaß an Flexibilität und praktischen Nutzen im Alltagsleben, sowie ein verbessertes Seherlebnis mit Stil Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten:... -
Seite 9: Einführung
Einführung HDMI-Port USB-Type-C-Port Kopfhörerausgang Netzeingang Tragbarer ASUS-Monitor MB249C... -
Seite 10: Einstellen Des Monitors
Der Monitorwinkel ist zwischen 12 und 60 Grad einstellbar. 2.1.2 Haken verwenden Passen Sie Haken und Schraube an, anschließend an der Trennwand verriegeln. Hängen Sie den Griff des Monitors an den Haken. Sie können die Schrauben entsprechend der Dicke anpassen und verriegeln. Tragbarer ASUS-Monitor MB249C... -
Seite 11: Halterung Sperren
2.1.3 Halterung sperren Sichern sie den Kopf der Stütze mit dem L-förmigen Schraubendreher. Sie können die Höhe durch Zusammendrücken des Schalters anpassen. Bringen Sie die Halterung am Tisch an. Bringen Sie das Stativ am Kopf der Halterung an. Kapitel 2: Aufbau und Konfiguration... -
Seite 12: Halterung Montieren
Halten Sie den Monitorfuß während der Einstellung des Winkels fest. Passen Sie den Monitor für optimalen Betrachtungskomfort entsprechend den Abbildungen an. Swivel_C: ± 90° 90° 90° Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. Tragbarer ASUS-Monitor MB249C... -
Seite 13: Kapitel 3: Allgemeines
Kapitel 3: Allgemeines... -
Seite 14: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Entfernen Sie die vier Schrauben und das Stativ von der rückseitigen Abdeckung, damit Sie den Monitor an der Wand montieren können. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing- Prüfzeichen mit einer Mindestbelastung von 30 kg (Schrauben: M4 x 10 mm). Tragbarer ASUS-Monitor MB249C... -
Seite 15: Osd-Menü (Bildschirmmenü)
Drücken Sie zur Auswahl der hervorgehobenen Option im Menü die -Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der -Taste den Regler auf und nehmen dann entsprechend den Anzeigen im Menü mit und Änderungen vor. Tragbarer ASUS-Monitor MB249C... -
Seite 16: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. ASUS MB249 Splendid Landschaftsmodus HDMI 1080p 60Hz Standardmodus sRGBmodus Landschaftsmodus Theatermodus Spielmodus Nachtmodus Lesemodus Darkroom Mode • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology. - Seite 17 (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). Tragbarer ASUS-Monitor MB249C...
- Seite 18 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. ASUS MB249 Farbe Landschaftsmodus HDMI 1080p 60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. •...
- Seite 19 Technologie. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Passen Sie das Seitenverhältnis auf „Vollbild“, „4:3“ an. • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. •...
-
Seite 20: Eingangswahl
Eingangswahl Wählen Sie die Eingangsquelle zwischen dem Eingangssignal HDMI oder USB Type-C. ASUS MB249 Eingangswahl Landschaftsmodus HDMI 1080p 60Hz HDMI USB Type-C System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. ASUS MB249 System-Einstellungen Landschaftsmodus HDMI 1080p 60Hz Splendid Demo Mode Lautstärke GamePlus... - Seite 21 QuickFit: Enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid 1 Alignment Grid 2 Tragbarer ASUS-Monitor MB249C...
- Seite 22 Papiergröße: Ermöglicht Benutzern die Ansicht ihrer Dokumente in Originalgröße auf dem Bildschirm. Letter Letter EXIT EXIT Fotogröße: Ermöglicht Fotografen und anderen Benutzern die exakte Ansicht und Bearbeitung ihrer Fotos in Originalgröße auf dem Bildschirm. 8x10 • ECO Mode: Aktivieren Sie zum Energiesparen der Ökomodus. •...
-
Seite 23: Verknüpfung
Verknüpfung: Sie können bei der Belegung der Schnelltaste zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Kontrast“, „Farbtemp.“, „Lautstärke“, „QuickFit“ und „GamePlus“ wählen. MyFavorite Alle Einstellungen im Monitor laden/speichern. ASUS MB249 MyFavorite Landschaftsmodus HDMI 1080p 60Hz Einstellung 1 Einstellung 2 Einstellung 3 Einstellung 4 Tragbarer ASUS-Monitor MB249C... -
Seite 24: Technische Daten
UkrSEPRO, RoHS, WEEE, Windows 7 und 8.1 und 10 WHQL, ES8.0, ErP, MEPS, CEL, KCC, E-Standby Nennspannung 19 V , 4,74 A ASUS/ADP-90LE B Netzteil 100 – 240 V Wechselspannung, 50/60 Hz, 1,5A 19 V , 4,74 A * Änderungen vorbehalten. -
Seite 25: Fehlerbehebung (Faq)
• Entfernen Sie elektrische Geräte, die Interfe- renzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Prüfen Sie, ob Kontakte am USB-Type-C- und (Weiß wird nicht als Weiß HDMI-Kabel verbogen sind. angezeigt). Tragbarer ASUS-Monitor MB249C 3-11... -
Seite 26: Unterstützte Timings
Unterstützte Timings Unterstützte Primärtaktwerte PC Auflösung H (KHz) V (Hz) Pixel (MHz) 640x350, 70Hz 31,469 70,087 25,175 640x480, 60Hz 31,469 59,94 25,175 640x480, 67Hz 66,667 30,24 640x480, 72Hz 37,861 72,809 31,5 640x480, 75Hz 37,5 31,5 720x400, 70Hz 31,469 70,087 28,322 800x600, 56Hz 35,156 56,25...
