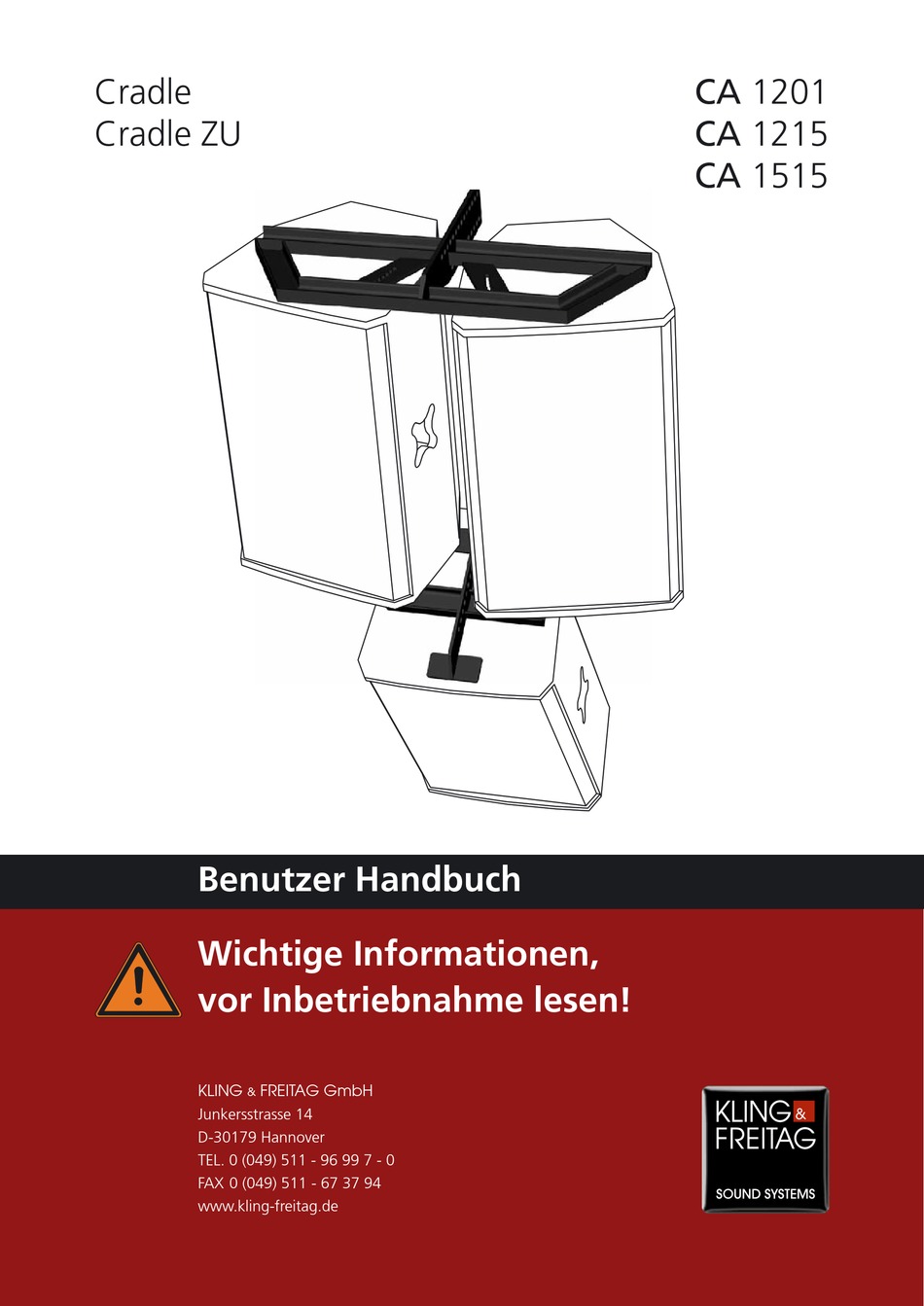

CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 Anwender-Handbuch Inhaltsverzeichnis Kapitel Seite 1. Symbole im Handbuch 2. Informationen über dieses Handbuch 3. Lieferumfang und Definition der Bauteile 3.1 Cradle 3.2 Cradle ZU 4. Montage und Bedienung 5.
Anwender-Handbuch CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 3. Lieferumfang und Definition der Bauteile 3.1 Cradle Innere Lautsprecherbefestigungs- Befestigungsbohrungen bohrungen auf Lochradius. (Wahl der zum Aufhängen des Bohrung abhängig von gewünschter Cradle / Lautsprecher-Auf- horizontaler Anordnung der Lautsprecher) baus (Wahl der Bohrung ab- hängig von gewünschtem...
CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 Anwender-Handbuch 4. Montage und Bedienung Ancra Flugpunkt am Gewindestud (3-teilig) Lautsprechergehäuse Sperrzahnmutter (Teil 3) ������� Gewindebolzen (Teil 1) Scheibe (Teil 2) Setzen Sie den Gewindebolzen (Teil 1) in die Aufnahme des Flugpunktes ein.
Anwender-Handbuch CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 5. Sicherheitshinweise Der Cradle (ZU) ist für den vorgesehenen Einsatz- und Verwendungszweck ausreichend di- mensioniert. Er darf ausschließlich für den in dieser Anleitung vorgeschriebenen Einsatz- zweck sowie in der vorgegebenen Art und Weise verwendet werden. Bei Nichtbeachtung dieser Vorgaben kann die mechanische Belastbarkeit des Cradles oder des Lautsprecher- �������...
CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 Anwender-Handbuch 6.1.1 Wahl der Bohrungen im Lochradius für Anordnungswinkel Im Kapitel 6.1 empfehlen wir welche horizontalen Anordnungswinkel sie für den jeweili- gen Lautsprechertypen wählen sollten. Anhand unten stehender Grafiken können Sie er- sehen welche Bohrung Sie im Lochradius wählen müssen, um diese Anordungswinkel zu...
Anwender-Handbuch CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 6.2 Aufhängen mit verschiedenen Neigungswinkeln Durch die Wahl der Bohrung im Flugsteg zum Aufhängen des Cradles, bestimmen Sie den vertikalen Neigungswinkel der Lautsprecher. Aus den auf folgenden Seiten aufgeführten Tabellen entnehmen Sie bitte die jeweiligen Neigungswinkel (abhängig von der horizonta-...
Seite 9
CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 Anwender-Handbuch Cradle für CA 1215 Vertikaler Horizontaler Winkel ° Winkel 30° 34.5 29.5 26.5 11.5 -2.5 35° 34.5 29.5 24.5 12.5 -1.5 40° 32.5 27.5 19.5 16.5 -0.5 45°...
Seite 10
Anwender-Handbuch CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 Cradle ZU für CA 1201 Vertikaler Winkel 17.5 14.5 11.5 Cradle ZU für CA 1215 Vertikaler Winkel 26.5 23.5 13.5 10.5 -2.5 -12.5 Cradle ZU für CA 1515...
CRADLE / CRADLE ZU für CA 1201, CA 1215 und CA 1515 Anwender-Handbuch 7. Grundabmessungen,Gewicht und zulässige Belastbarkeit Cradle für CA 1201 / CA 1215 ����� ��� ����� ����� ���� ���� Gewicht: 7.8 kg Zulässige Belastbarkeit: 72 kg Bei Unterhängen eines zweiten Cradles: 144 kg Cradle für...
