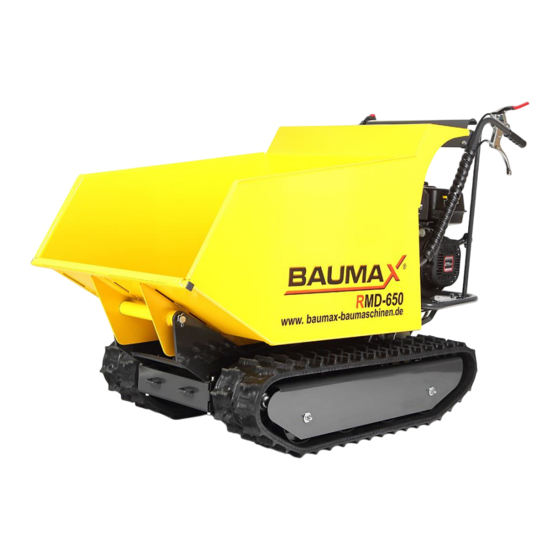

- Seite 1 Betriebsanleitung Raupendumper RMD650 Nehmen Sie das Gerät erst in Gebrauch, wenn Sie diese Anleitung vollständig gelesen und verstanden haben!
-
Seite 2: Inhaltsverzeichnis
Fahren des Raupendumpers 10. Kippen der Kippmulde 11. Ausschalten 12. Wartung und Pflege 13. Lenkkupplungen/-bremsen einstellen 14. Raupenketten spannen 15. Wartungsintervalle 16. Technische Daten 17. Beschreibung – Motor 18. Anzugsdrehmomente 19. Störung und Behebung 20. Explosionszeichnung RMD650 21. Wartungsnachweis EG-Konformitätserklärung... -
Seite 3: Einleitung
Vielen Dank, dass Sie sich für unser Produkt entschieden haben! Bitte lesen Sie diese Betriebsanleitung sorgfältig, bevor Sie die Maschine in Betrieb nehmen! 1. Einleitung Diese Betriebsanleitung beinhaltet Informationen und Verfahren für den sicheren Betrieb und die sichere Wartung Ihrer Maschine. Ein unsachgemäßer Betrieb oder eine unvorschriftsmäßige Wartung können zur Entstehung von Gefahrensituationen führen. - Seite 4 Erlauben Sie niemandem, die Maschine ohne vorherige Einweisung zu bedienen! Stellen Sie sicher, dass alle Bediener die Betriebsanleitung gelesen und verstanden haben und dass sie entsprechend der hier gegebenen Anweisungen handeln! Der falsche und unvorsichtige Einsatz der Maschine kann zu ernsthaften Verletzungen führen.
- Seite 5 Erhöhen Sie nicht die eingestellte Volllast-Höchstdrehzahl! Jede Drehzahlerhöhung kann zu körperlichen Verletzungen und/oder zu einem Schaden an der Maschine führen. Achten Sie darauf, dass Sie nicht in Kontakt mit dem Auspuff oder anderen heißen Teilen kommen! Eine Berührung dieser Teile kann zu schweren Verbrennungen führen.
-
Seite 6: Anforderungen An Den Bediener
Schutzkleidung Tragen Sie immer Gehörschutz! Tragen Sie in staubigem Umfeld unbedingt Schutzbrille und Staubmaske! Tragen Sie immer Sicherheitsschuhe und entsprechende Schutzkleidung! Tragen Sie einen Schutzhelm! Umkipp- / Absturzrisiko Das Befahren von Steigungen darf nur vorwärts und im 1. Gang erfolge. Das Befahren quer zur Hangneigung ist verboten. - Seite 7 Bestimmungsgemäße Verwendung des Raupendumpers Transport von Schüttgütern Dieser Raupendumper ist nicht geeignet zum: Transport von überstehender Ladung Transport von Flüssigkeiten Bestimmungsgemäße Bedienung Der Bediener muss sich während des Betriebes hinter der Maschine befinden, die Hände an den Bedienelementen haben und die Maschine aufmerksam steuern. Der Bediener geeignete Schutzausrüstung,...
-
Seite 8: Vor Dem Start
Heben Setzen Sie nur geeignete und geprüfte Hebezeuge, Anschlagmittel und Lastaufnahmeeinrichtungen mit ausreichender Tragkraft ein. Verwenden Sie nur die zulässigen Anschlagpunkte gemäß der Betriebsanleitung und sichern Sie die Maschine zuverlässig am Hebezeug. Es dürfen sich beim Heben keine Personen in unmittelbarer Nähe zur Maschine aufhalten. -
Seite 9: Inbetriebnahme
4. Wenn der Ölstand zu niedrig ist, Motoröl entsprechend dem Kapitel „Technische Daten“ nachfüllen! Kraftstoffkontrolle Benzintank öffnen und den Kraftstofffüllstand prüfen. Beim Nachtanken einen Filter verwenden, damit kein verunreinigtes Benzin eingefüllt wird. Kein Benzin überlaufen lassen. Wenn doch etwas daneben gelaufen ist, gründlich wegwischen, bevor der Motor gestartet wird! Fahrkupplungseinstellung, Keilriemenkontrolle Niemals die Keilriemenspannung prüfen, während der Motor läuft! Wenn die Hände... - Seite 10 Vorgehensweise beim Start Kraftstoffhahn öffnen: indem man den schwarzen Hebel nach rechts (in Pfeilrichtung) bis zum Anschlag bewegt. Motorzündschalter auf Position „ON“ drehen. Grauen Choke-Hebel nach links auf die Position „START“ bewegen. Die Position „START“ des Choke-Hebels bewirkt eine Anreicherung des Kraftstoff-Luftge- misches.
- Seite 11 4. Den Gashebel auf Halbgasposition stellen. Gashebel am rechten Griff Das Startseil langsam etwas heraus- ziehen bis leichter Widerstand zu spüren ist. Dann kräftig am Seil ziehen. ACHTUNG! Das Startseil nicht den ganzen Weg Seilzugstarter bis zum Ende herausziehen! Sicherstellen, dass das Seil so schnell wie möglich wieder eingezogen werden kann, aber es nicht einfach loslassen, sondern es schnell zurückführen, bis es eingezogen ist.
-
Seite 12: Fahren Des Raupendumpers
ACHTUNG! Gashebel darf nicht Gewalt über Vollgasposition hinausbewegt werden, sonst Drehzahlbegrenzung am Motor außer Kraft gesetzt wird und sich die Drehzahl des Motors unzulässig erhöht. Dies könnte zu einer Beschädigung des Motors sowie der Hydraulikpumpe führen. Gleiches gilt auch für unzulässige Erhöhungen der Maximaldrehzahl. 9. -
Seite 13: Ausschalten
11. Ausschalten 1. Gashebel auf Leerlaufposition stellen. 2. Den Motorzündschalter auf die Position „OFF“ drehen. 3. Nach dem Ausschalten immer den Benzinhahn schließen. 12. Wartung und Pflege Vor Pflege- und Wartungsarbeiten den Motor ausschalten und abkühlen lassen. Bei Geräten mit Benzinmotoren den Zündkerzenstecker abziehen und ggf. die Batterie abklemmen. - Seite 14 Luftfilter Das Luftfilterelement sollte - wenn nötig - erneuert werden, da ein verschmutzter Luftfilter zu Startschwierigkeiten und verminderter Motorleistung führt und die Lebensdauer des Motors erheblich verkürzen kann. Um den Luftfilter zu ersetzen, die Flügelmutter am Luftfiltergehäuse lösen. Danach die Abdeckung entfernen, die zweite Flügelmutter lösen und das Filterelement herausnehmen.
- Seite 15 Wichtig! Nach dem Keilriemenspannen, korrektes Lösen der Bremse überprüfen. Hierzu die Bremstrommel auf der linken Seite des Getriebes mit einer Hand im Spiel versuchen zu drehen und mit der anderen Hand den roten Kupplungshebel betätigen. Bei gedrücktem rotem Kupplungshebel muss sich die Bremstrommel im Spiel frei drehen lassen. Wenn man den roten Kupplungshebel wieder loslässt muss die Bremse fest sein (Bremstrommel lässt sich nicht mehr im Spiel drehen)! Gegebenenfalls muss der Bremsbowdenzug an der Einstellschraube etwas gelöst werden.
-
Seite 16: Lenkkupplungen/-Bremsen Einstellen
13. Lenkkupplungen/-bremsen einstellen Wenn sich der Dumper nicht mehr richtig nach links und rechts lenken lässt, sind die Lenkbowdenzüge am linken und rechten Führungsholm nachzustellen. Kontermuttern der Bowdenzug-Einstellschrauben lösen Einstellschrauben weiter herausdrehen Probefahrt durchführen und Lenkeigenschaften durch wechselseitiges Betätigen des linken und rechten Lenkhebels prüfen. Die Lenkbremsen sind richtig eingestellt, wenn bei ca. - Seite 17 Prüfung der richtigen Kettenspannung: Stellen Sie den Dumper auf eine ebene Fläche. Heben Sie die Raupenkette mit Hand in der Mitte oben an. Wenn sich die Kette mehr als 5-6cm gegenüber der Horizontalen anheben lässt, sollte sie nachgespannt werden. Nachspannen der Raupenketten: Motor starten und Kippmulde so weit nach vorn kippen, dass die Spannschrauben gut zugänglich sind.
-
Seite 18: Wartungsintervalle
B e d a r f (1) bei Einsatz in staubiger Umgebung häufiger auswechseln (spätestens wenn Filtermaterial gräulich verfärbt ist) 16. Technische Daten Modell RMD650 Betriebsgewicht leer (kg) ca. 305 Motor Loncin G300FA (1 Zyl. 4-Takt Benzin OHV) -
Seite 19: Beschreibung - Motor
Kippsystem hydraulisch Kippwinkel max. 110° Maße Kippmulde max. (mm) 1000 x 720 x 560 Kettenbreite (mm) Maße (LxBxH mm) 1670 x 730 x 1100 Ventilspiel Einlassventil 0,15 mm Auslassventil 0,20 mm gemessener Schallleistungspegel 101 dB(A) garantierter Schallleistungspegel 103 dB(A max. Handarmvibrationen links 10,1 m/s²... -
Seite 20: Anzugsdrehmomente
18. Anzugsdrehmomente Festigkeitsklasse 10.9 12.9 Anzugsdrehmoment (Nm) Abmessungen M 10 M 12 M 16 19. Störung und Behebung Störung Ursache Behebung Motor startet nicht alter Kraftstoff neuen Kraftstoff tanken zu wenig Motoröl Öl auffüllen Zündkerze feucht Zündkerze trocknen kein Zündfunke vorhanden Zündschalter / Zündung prüfen Luftfilter verschmutzt Luftfilter säubern / erneuern... - Seite 21 Feststellbremse löst sich Bowdenzug der Feststellbremse nicht nachstellen bzw. erneuern Keilriemen defekt Keilriemen ersetzen Gasregulierung fehlerhaft Gasregulierung prüfen / einstellen Kipperwanne kippt nicht / läßt sich nicht senken oder nicht vollständig Hydraulikölstand zu niedrig Hydraulikölstand prüfen bzw. auffüllen Drosselrückschlag-ventil Drosselrückschlagventil aufdrehen komplett zugedreht Hydraulikschläuche lose Hydraulikschläuche festziehen...
-
Seite 22: Explosionszeichnung Rmd650
20. Explosionszeichnung Raupendumper RMD650... -
Seite 23: Wartungsnachweis
21. Wartungsnachweis für Typ: …………… Kaufdatum: …………… Datum Datum ausgeführte Arbeiten ausgeführte Arbeiten Unterschrift Unterschrift Datum Datum ausgeführte Arbeiten ausgeführte Arbeiten Unterschrift Unterschrift Datum Datum ausgeführte Arbeiten ausgeführte Arbeiten Unterschrift Unterschrift Datum Datum ausgeführte Arbeiten ausgeführte Arbeiten Unterschrift Unterschrift... -
Seite 24: Eg-Konformitätserklärung
EG-Konformitätserklärung EC-Declaration of Conformity Hiermit erklären wir, BAUMAX Maschinentechnik GmbH Am Brühl 7 We herewith declare, 99974 Unstruttal dass die nachfolgend bezeichneten Maschinen aufgrund ihrer Bauart mit den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlägigen EG- Richtlinien übereinstimmen. That the following machines, based on its construction, comply with the basic safety and health requirements of the appropriate EC Directives.
