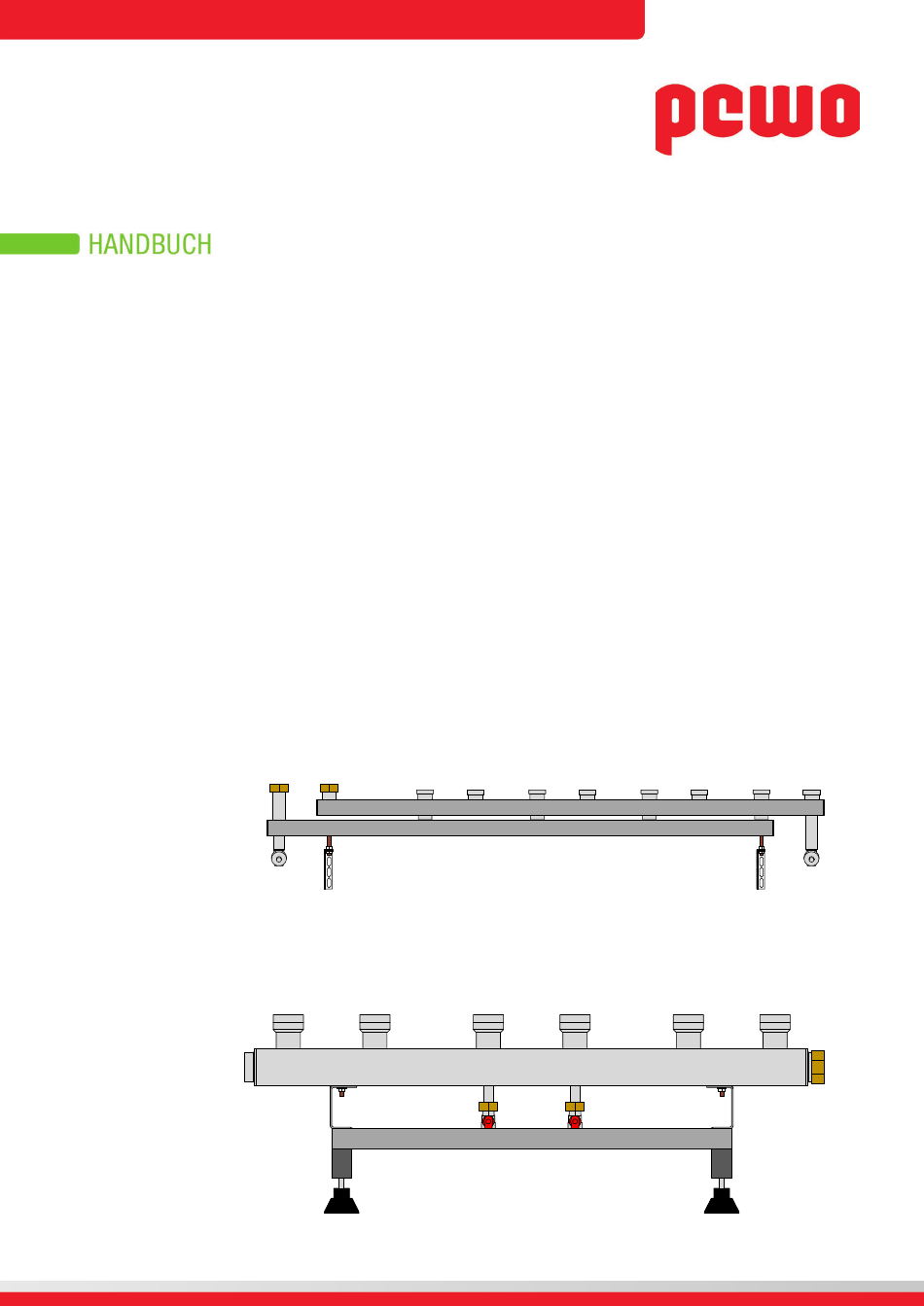

HEIZUNGSVERTEILER
Einbau-, Bedienungs- und Wartungsanleitung für Heizungs-
verteiler und Heizkreismodule
Split QV40
Split QT40
Split Q65
Split R65
Thermisch getrennte Heizungsverteiler zum direkten An-
schluss von Heizkreisen
PEW-DHB-1027
2-fach, 3-fach, 4-fach
2-fach, 3-fach, 4-fach
2-fach, 3-fach
2-fach, 3-fach
Inhaltsverzeichnis
Verwandte Anleitungen für PEWO Split QV40
Inhaltszusammenfassung für PEWO Split QV40
- Seite 1 HEIZUNGSVERTEILER Einbau-, Bedienungs- und Wartungsanleitung für Heizungs- verteiler und Heizkreismodule Split QV40 2-fach, 3-fach, 4-fach Split QT40 2-fach, 3-fach, 4-fach Split Q65 2-fach, 3-fach Split R65 2-fach, 3-fach Thermisch getrennte Heizungsverteiler zum direkten An- schluss von Heizkreisen PEW-DHB-1027...
- Seite 2 © PEWO Energietechnik GmbH www.pewo.de Irrtümer und technische Änderungen vorbehalten. PEW-DHB-1027 – Split QV40, Split QT40, Split Q65 und Split R65 – Draft 4.0 – (03/23)
-
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN SPLIT Q65 ..............9 Maße und Aufbau .................... 9 Anschlüsse ....................10 Zubehör ......................11 HEIZKREISMODULE FÜR SPLIT QV40 / QT40 VERTEILER...... 12 DN25 Heizkreise .................... 12 Systemtrenner für DN25 Heizkreise .............. 14 DN32 Heizkreise .................... 16 TECHNISCHE DATEN SPLIT R65 ............... 18 Maße ...................... -
Seite 4: Sicherheitshinweise
Die Stellantriebe auf den Ventilen dürfen während des Betriebs nicht demontiert werden. Diese kön- nen dadurch zerstört werden. Nur bei geschlossenen Absperrarmaturen und im ausgekühlten Be- triebszustand darf eine Demontage erfolgen. Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch PEWO-Originalteile ersetzt werden. -
Seite 5: Technische Daten Split Qv40

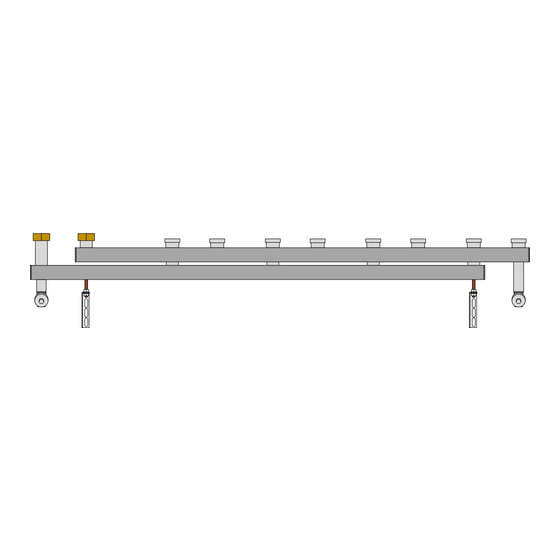

Split QV40 3-fach Verteiler CO-F30-00002 7315788 747 mm 125 mm 155 mm 125 mm 155 mm 125 mm 155 mm 125 mm Split QV40 4-fach Verteiler CO-F30-00003 7315789 1027 mm Das Tiefenmaß des Split QV40 Verteilers ist für alle Ausführungen identisch. 105 mm... -
Seite 6: Anschlüsse
Anschlüsse Legende 3 Heizkreis Vorlauf 1 Wärmenetz Vorlauf 4 Heizkreis Rücklauf 2 Wärmenetz Rücklauf 1 1/4" AG, flachdichtend 1 1/4" ÜM, flachdichtend... -
Seite 7: Technische Daten Split Qt40
Technische Daten Split QT40 DN40 DN25 1 1/4" ÜM, flachdichtend 1 1/4" AG, flachdichtend Nennweite Nennweite Anschlüsse Wärmenetz Anschlüsse Heizkreise Verteilerrohr Rohr Heizkreisabgänge Konstruktion / Aufbau: 125 mm nebeneinander Wandkonsole geschweißt Stichmaß Heizkreise Anschlusslage Montage / Befestigung Rohr Gewinde oben oben Anschlussart Anschluss Wärmenetz... -
Seite 8: 3.2 Anschlüsse
3.2 Anschlüsse Legende 3 Heizkreis Vorlauf 1 Anschluss Vorlauf 4 Heizkreis Rücklauf 2 Anschluss Rücklauf 1 1/4" ÜM, flachdichtend 1 1/4" AG, flachdichtend 3.3 Zubehör Blindkappenset Split Q P: CO-F31-00017 V: 7315798 G 1 1/4" Überwurfmutter Kugelhahnset Split Q P: CO-F31-00018 V: 7315799 DN25 Kugelhahn 1 "IG G 1 1/4"... -
Seite 9: Technische Daten Split Q65
Technische Daten Split Q65 DN65 DN25 2" AG, flachdichtend 1 1/4" AG, flachdichtend Nennweite Nennweite Anschlüsse Wärmenetz Anschlüsse Heizkreise Verteilerrohr Rohr Heizkreisabgänge Konstruktion / Aufbau: 125 mm nebeneinander Wandkonsole/Standrahmen geschweißt Stichmaß Heizkreise Anschlusslage Montage / Befestigung Rohr Gewinde seitlich oben Anschlussart Anschluss Wärmenetz Anschluss Heizkreis... -
Seite 10: Anschlüsse
Split Q65 2-fach Verteiler CO-F30-00010 7315793 Split Q65 3-fach Verteiler CO-F30-00011 7315794 Anschlüsse Legende 1 Wärmenetz Vorlauf 3 Heizkreis Vorlauf 2 Wärmenetz Rücklauf 4 Heizkreis Rücklauf 1 2" AG, flachdichtend 1 1/4" AG, flachdichtend... -
Seite 11: 4.3 Zubehör
4.3 Zubehör Split Q65 Standfüße CO-F30-00012 7315795 Split Q65 Wandkonsole CO-F30-00014 7315796 Split Q65 Stützfuß CO-F30-00015 7315797... -
Seite 12: Heizkreismodule Für Split Qv40 / Qt40 Verteiler
Heizkreismodule für Split QV40 / QT40 Verteiler DN25 Heizkreise DN25 HK ungemischt mit Grundfos ALPHA1.1 25-60 CO-F31-00019 7315800 - mit variabler Adapterplatte zur Montage eines Wärmezähler- displays R&I-Fließschema ungemischter Heizkreis in DN25 Legende Thermometer Kugelhahn ΣW Rückschlagventil Auf dem aktuellen Zeichenblatt sind keine Symbole vorhanden Umwälzpumpe geregelt... - Seite 13 DN25 HK gemischt mit Grundfos ALPHA1.1 25-60 CO-F31-00020 7315801 - mit variabler Adapterplatte zur Montage eines Wärmezähler- displays - 3-Wege-Mischer mit einstellba- rem Kvs-Wert: 2,5-12 R&I-Fließschema gemischter Heizkreis in DN25 Legende Thermometer Kugelhahn Umwälzpumpe geregelt ΣW Rückschlagventil Auf dem aktuellen Zeichenblatt sind keine Symbole Stellantrieb elektrisch ohne Notstellfunktion vorhanden...
-
Seite 14: Systemtrenner Für Dn25 Heizkreise
Systemtrenner für DN25 Heizkreise CO-F31-00024 7315804 Beschreibung: Systemtrenner DN 25, 20 KW zur Trennung und Entkopplung von Erzeugerkreis und Verbraucherkreis. Bei Flächenheizungen mit diffusionsoffenen Kunststoffrohren. Zum Schutz neuer Kessel und Erzeuger in alten Heizungsanlagen. Primär: Sekundär: Leistung: 20 KW Betriebstemperatur max.: 110 °C Betriebstemperatur max.: 110 °C Volumenstrom max. -
Seite 15: Darstellung Eines Systemtrenner-Gesamtsystems
Darstellung eines Systemtrenner-Gesamtsystems - obere Komponente: Verbraucherheizkreis in DN25 ungemischt mit Grundfos ALPHA1.1 25-60 - mittlere Komponente: Systemtrennung für DN25 Heizkreise - untere Komponente: Erzeugerheizkreis in DN25 gemischt mit Grundfos ALPHA1.1 25-60... -
Seite 16: Dn32 Heizkreise
DN32 Heizkreise DN32 HK ungemischt mit Grundfos UPMXL 25-125 Auto CO-F31-00039 7315802 R&I-Fließschema ungemischter Heizkreis in DN32 Legende Thermometer Kugelhahn Auf dem aktuellen Zeichenblatt sind keine Symbole vorhanden Umwälzpumpe geregelt Rückschlagventil... - Seite 17 DN32 HK gemischt mit Grundfos UPMXL 25-125 Auto CO-F31-00040 7315803 R&I-Fließschema gemischter Heizkreis in DN32 Legende Thermometer Kugelhahn Umwälzpumpe geregelt Auf dem aktuellen Zeichenblatt sind keine Symbole Rückschlagventil vorhanden Messstelle Temperatur Stellantrieb elektrisch ohne Notstellfunktion 3-Wege-Ventil...
-
Seite 18: Technische Daten Split R65
Technische Daten Split R65 DN65 DN40 2" AG, flachdichtend Nennweite Nennweite Anschlüsse Verteilerrohr Rohr Heizkreisabgänge Konstruktion / Aufbau 200 mm versetzt Standrahmen geschweißt Stichmaß Heizkreise Anschlusslage Montage / Befestigung Rohr Gewinde seitlich oben Anschlussart Anschluss Wärmenetz Anschluss Heizkreis Wärmedämmung 3 (6) un-/gemischt Heizkreise max. -
Seite 19: Aufbau
Aufbau Split R65 2-fach Verteiler CO-F30-00004 7315805 Split R65 3-fach Verteiler CO-F30-00005 7315806 Anschlüsse Legende 1 Wärmenetz Vorlauf 3 Heizkreis Vorlauf 2 Wärmenetz Rücklauf 4 Heizkreis Rücklauf alle Anschlüsse 2" AG, flachdichtend... -
Seite 20: Zubehör
Zubehör Verteilerverbinderset Split R P: CO-F30-00006 V: 7315807 Verbindungsset für zwei Split R65 Vertei- 2"IG Überwurfmutter Blindkappenset Split R P: CO-F31-00007 V: 7315808 2"IG Überwurfmutter Kugelhahnset Split R P: CO-F31-00008 V: 7315809 DN40 Kugelhahn 1 1/2"IG 2"IG Überwurfmutter... -
Seite 21: Heizkreismodule Für Split R65 Verteiler
Heizkreismodule für Split R65 Verteiler DN25 Heizkreise DN25 HK ungemischt mit Grundfos MAGNA3 25-80 CO-F31-00043 7315810 R&I-Fließschema ungemischter Heizkreis in DN25 Legende Thermometer Kugelhahn Auf dem aktuellen Zeichenblatt sind keine Symbole vorhanden Umwälzpumpe geregelt Rückschlagventil... - Seite 22 DN25 HK gemischt mit Grundfos MAGNA3 25-80 CO-F31-00044 7315811 R&I-Fließschema gemischter Heizkreis in DN25 Legende Thermometer Kugelhahn Umwälzpumpe geregelt Auf dem aktuellen Zeichenblatt sind keine Symbole Rückschlagventil vorhanden Messstelle Temperatur Stellantrieb elektrisch ohne Notstellfunktion 3-Wege-Ventil...
-
Seite 23: Dn32 Heizkreise
DN32 Heizkreise DN32 HK ungemischt mit Grundfos MAGNA3 25-120 CO-F31-00045 7315812 R&I-Fließschema ungemischter Heizkreis in DN32 Legende Thermometer Kugelhahn Auf dem aktuellen Zeichenblatt sind keine Symbole vorhanden Umwälzpumpe geregelt Rückschlagventil... - Seite 24 DN32 Heizkreis gemischt mit Grundfos MAGNA3 25-120 CO-F31-00046 7315813 R&I-Fließschema gemischter Heizkreis in DN32 Legende Thermometer Kugelhahn Umwälzpumpe geregelt Auf dem aktuellen Zeichenblatt sind keine Symbole Rückschlagventil vorhanden Messstelle Temperatur Stellantrieb elektrisch ohne Notstellfunktion 3-Wege-Ventil...
-
Seite 25: Dn40 Heizkreise
DN40 Heizkreise DN40 HK ungemischt mit Grundfos MAGNA3 32-120 F CO-F31-00029 7315814 R&I-Fließschema ungemischter Heizkreis in DN40 Legende Thermometer Kugelhahn Auf dem aktuellen Zeichenblatt sind keine Symbole vorhanden Umwälzpumpe geregelt Rückschlagventil... - Seite 26 DN40 HK gemischt mit Grundfos MAGNA3 32-120F CO-F31-00047 7315815 R&I-Fließschema gemischter Heizkreis in DN40 Legende Thermometer Kugelhahn Umwälzpumpe geregelt Auf dem aktuellen Zeichenblatt sind keine Symbole Rückschlagventil vorhanden Messstelle Temperatur Stellantrieb elektrisch ohne Notstellfunktion 3-Wege-Ventil...
-
Seite 27: Dn50 Heizkreise
DN50 Heizkreise DN50 HK ungemischt mit Grundfos Magna3 40-120F CO-F31-00031 7315816 R&I-Fließschema ungemischter Heizkreis in DN50 Legende Thermometer Kugelhahn Auf dem aktuellen Zeichenblatt sind keine Symbole vorhanden Umwälzpumpe geregelt Rückschlagventil... - Seite 28 DN50 HK gemischt mit Grundfos MAGNA3 40-120 F CO-F31-00048 7315817 R&I-Fließschema gemischter Heizkreis in DN50 Legende Thermometer Kugelhahn Umwälzpumpe geregelt Auf dem aktuellen Zeichenblatt sind keine Symbole Rückschlagventil vorhanden Messstelle Temperatur Stellantrieb elektrisch ohne Notstellfunktion 3-Wege-Ventil...
-
Seite 29: Inbetriebnahme
Inbetriebnahme Für die Inbetriebnahme der Anlage müssen folgende Bedingungen erfüllt sein: • Alle Schraubverbindungen und Befestigungen müssen fest angezogen sein. • Die Anlage muss rohrtechnisch ordnungsgemäß angeschlossen sein. • Das Heizmedium muss an den Primärabsperrarmaturen mit den erforderlichen Parametern anlie- gen. -
Seite 30: Herstellerinformationen & Kundendienst
03571 4898-28 Email: service@pewo.de Hinweis! Die jeweils aktuell gültigen Servicebedingungen der PEWO Energietechnik GmbH finden Sie auf unserer Internetseite unter www.pewo.com. Hinweis! Für einen langjährigen, optimalen Betrieb der Anlage empfehlen wir einen Wartungsvertrag abzuschließen eventuelle Unregelmäßigkeiten der Anlage können so früh erkannt und beho-...
