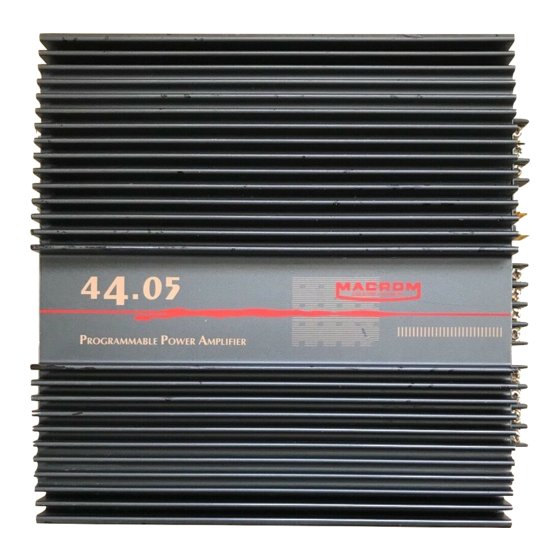

Macrom 44.05 Bedienungsanleitung
Programmable power amplifier, bridgeable for
simultaneous stereo/mono output, 2/4 input,
2/3/4 output, asymmetrical electronic crossover,
mos-fet power supply, discrete components final stage
Verwandte Anleitungen für Macrom 44.05
Inhaltszusammenfassung für Macrom 44.05
- Seite 1 44.05/44.07 PROGRAMMABLE POWER AMPLIFIER, BRIDGEABLE FOR SIMULTANEOUS STEREO/MONO OUTPUT, 2/4 INPUT, 2/3/4 OUTPUT, ASYMMETRICAL ELECTRONIC CROSSOVER, MOS-FET POWER SUPPLY, DISCRETE COMPONENTS FINAL STAGE OWNER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'EMPLOI MANUALE D'ISTRUZIONI MANUAL DE INSTRUCCIONES...
-
Seite 2: Inhaltsverzeichnis
CONTENS / INHALT / TABLE DE MATIERES / INDICE / ìNDICE • CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES ...... 3 • INSTALLATION / EINBAU / INSTALLATION / INSTALLAZIONE /INSTALACION ........4 • SYSTEM CHART / SYSTEM-DIAGRAMM / EXEMPLES DE SYSTEME / DIAGRAMMA DI SISTEMA/DIAGRAMMA DEL SISTEMA .............. -
Seite 3: Connections / Anschlusse / Connexiones / Collegamenti / Conexiones
CONNECTIONS / ANSCHLUSSE / CONNEXIONES / COLLEGAMENTI / CONEXIONES 3 4 5 8 9 10 INPUT INPUT/BY-PASS CROSSOVER CUTTING POINT 0.5V 0.5V 105Hz 105Hz INPUT LOW PASS 0.1V 0.1V 50Hz 160Hz 50Hz 160Hz LOW PASS HIGH PASS GAIN GAIN CONTROL CONTROL OUTPUT HIGH PASS... -
Seite 13: Einführung
EINFÜHRUNG Für uns von MACROM ist die Soundqualität eines unserer Hauptziele. Die Tatsache, daß Sie sich für einen der neuen Verstärker “Programmable” Digital Ready von MACROM entschieden haben, bedeutet, daß Sie ebenso denken. Ihr Verstärker hat eine Leistung von 70/100x4 Watt pro Kanal bei 4 Ohm oder von 2x150/220 Watt max. -
Seite 14: Eigenschaften
RCA-EINGANGSEMPFINDLICHKEIT Die Eingangsempfindlichkeit des neuen Verstärkers ist für den optimalen Anschluß eines MACROM-Gerätes auf 500 mV eingestellt. Die Empfindlichkeit kann jedoch stufenlos von 100 mV bis 2 V eingestellt werden, um den Verstärkern anderen auf dem Markt verfügbaren Geräten anzupassen. -
Seite 15: Installation
EIGENSCHAFTEN • MOS-FET-VERSORGUNGSGERÄT Die hohe Leistung des 44.05/44.07 wird durch die Verwendung eines besonderen C-Mos-Fet- Versorgungsgerätes erhalten, das eine konstante Leistung und höchste Effizienz bei niedriger Stromaufnahme bietet. Als Ergebnis erhält man ausgezeichnete Leistungen, einen linearen, breiten Frequenzgang bei hoher Dynamik. - Seite 16 ANMERKUNG: Der Kontakt zwischen nicht isolierten Kabeln unter sich und mit dem Massekabel ist absolut zu vermeiden. RCA-Eingangsanschluß: Die Pre-Ausgangskabel Ihres Hauptgeräts mit den RCA- Eingangsanschlüssen verbinden, unter Verwendung von RCA-Verlängerungskabeln (90.05- 90.10-90.25-90.50 von MACROM). Man vergewissere sich des korrekten Kanalanschlusses: links L(weiß) und rechts R (rot).
-
Seite 17: Regel-Und Wahlschalter
GAIN GAIN CONTRO CONTRO Will man die Endstufe mit einem Hauptgerät verbinden, das kein MACROM-Fabrikat ist, jedoch einen vorverstärkten RCA-Ausgang besitzt, so gehe man folgendermaßen vor: a) die Lautstärke des Hauptgeräts auf zirka 3/4 des maximalen Lautstärkepegels einstellen. b) mit einem Schraubendreher die Eingangssteuerung 0.5V... - Seite 18 REGEL- UND WAHLSCHALTER WAHLSCHALTER FÜRAUSGANGSMODUS MIT 4 EINGANGSKANÄLEN a) MODUS "4CH " " 4CH ". Hat man vier vorverstärkte Ausgänge des Hauptgeräts EINGANG AUSGANG zur Verfügung, wähle man die Position “4CH” aus und verbinde die vier Ausgänge an die Endstufeneingänge, die jeweils mit den Buchstaben A (links), B (rechts), C (links) und D (rechts) gekennzeichnet sind.
- Seite 19 4CH 3CH 2CH LEFT RIGHT b) MODUS "2CH " "3CH ": In dieser Konfiguration kann man die Endstufe 44.05/ EINGANG AUSGANG 4407 als Mehrkanal-Verstärker einsetzen. Es stehen 3 Ausgangskanäle zur Verfügung, 2 Stereokanäle A, B, und ein dritter mono-gebrückter Kanal F.
-
Seite 20: Technische Angaben
Stromversorgung (negative Masse) ..........14,0 V DC (11-16 V zulässi) Nettogewicht 44.05 ..................3,2 kg 44.07 ..................4,5 kg Abmessungen des Chassis 44.05 ..................280(L) x 55(H) x 250(T) mm 44.07 ..................280(L) x 55(H) x 300(T) mm Änderungen der technischen Daten und des Designs bleiben zwecks Verbesserung vorbehalten.
