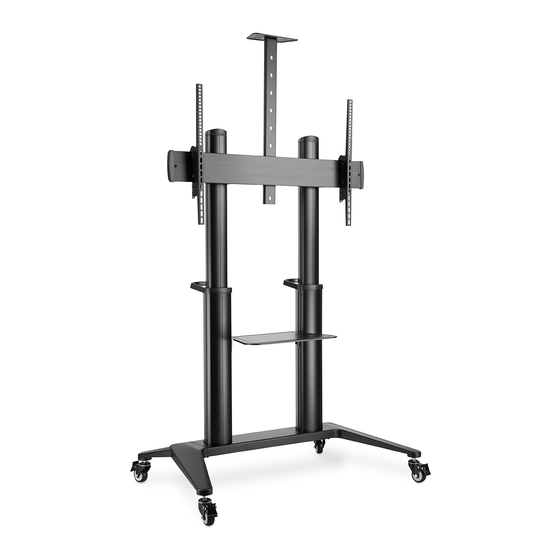

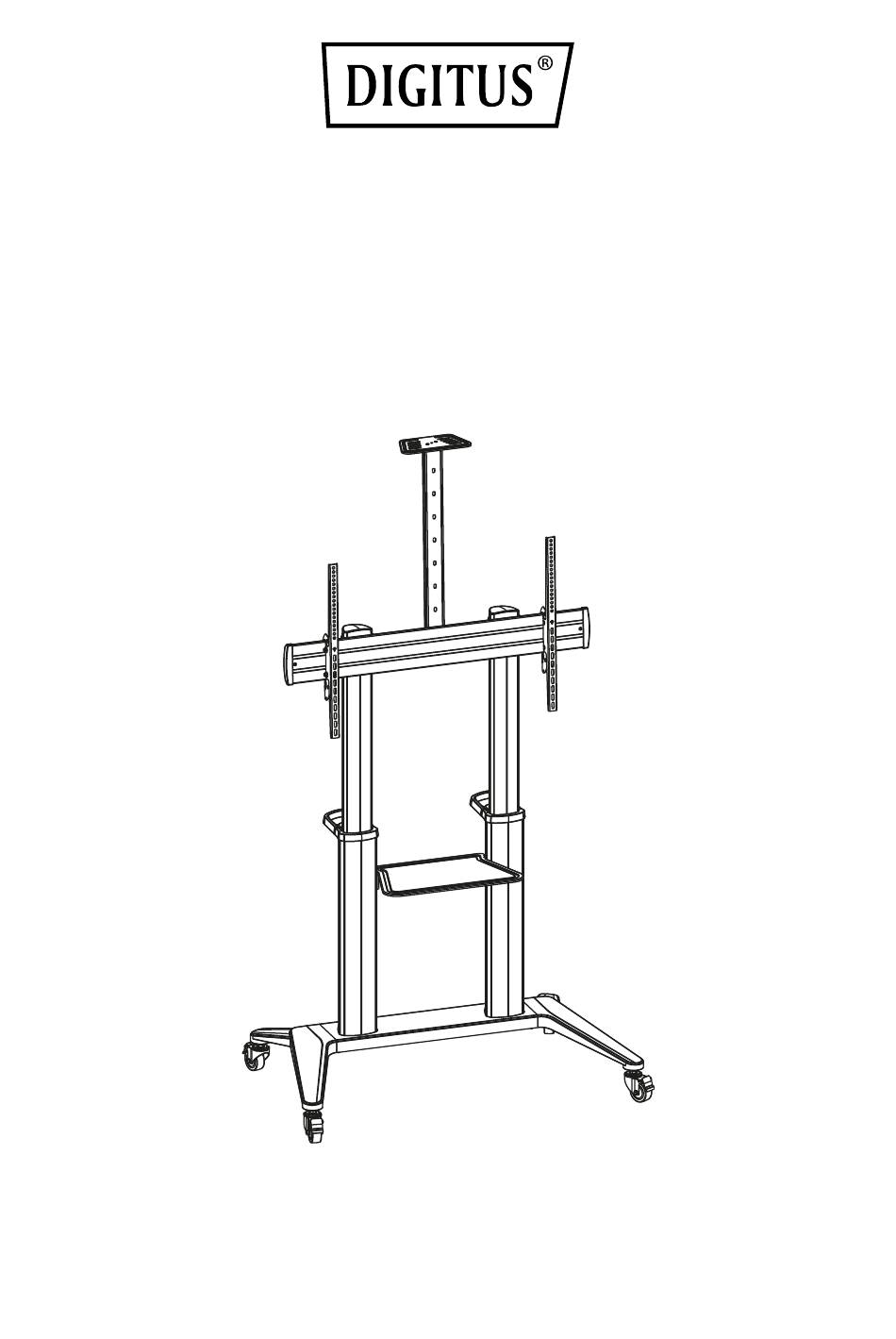

- Seite 1 Collaboration Trolley / TV Präsentationswagen Montageanleitung DA-90452...
- Seite 2 Komponenten-Checkliste WICHTIG: Vergewissern Sie sich vor dem Aufbau, dass Sie alle Teile gemäß der Komponenten-Checkliste erhalten haben. Sollten Teile fehlen oder defekt sein, wenden Sie sich an Ihren Händler, um Ersatz zu erhalten. Linker Fuß Rechter Fuß Kreuz-Konsole Schwenkrolle A (x1) B (x1) C (x1) D (x4)
-
Seite 3: Zusammenbau Des Sockels
Packung M M5x14 (x4) M6x14 (x4) M6x30 (x4) M8x30 (x4) M8x50 (x4) Unterlegscheibe (x4) Kleiner Abstandhalter (x8) Großer Abstandhalter (x8) 1. Zusammenbau des Sockels... -
Seite 4: Montieren Der Säulen
2. Montieren der Säulen... -
Seite 5: Befestigen Der Montageplatte An Der Säule
3. Befestigen der Montageplatte an der Säule Vergewissern Sie sich vor dem Anbringen, dass die Enden der Montageplatten mit den hervorstehenden Teilen nach oben zeigen. Lösen Sie die Schrauben so, dass ein Spalt von mehr als 4 mm bleibt. -
Seite 6: Montieren Des Av-Geräte-Regals
4. Montieren des AV-Geräte-Regals Lösen Sie die Schrauben so, dass ein Spalt von mehr als 4 mm bleibt. 5. Montieren der oberen Abdeckungen und Endkappen... - Seite 7 6. Befestigen Sie die TV-Halterung an der flachen Rückseite des Bildschirms/ unregelmäßigen Rückseite des Bildschirms...
-
Seite 8: Aufhängen Und Sichern Der Leinwand
7. Aufhängen und Sichern der Leinwand • Drehen Sie die untere Schraube gegen den Uhrzeigersinn, um sie festzuziehen. • Drehen Sie die untere Schraube im Uhrzeigersinn, um sie zu lösen. • Verwenden Sie ein Vorhängeschloss, um den Diebstahl des Displays zu verhindern. (Das Vorhängeschloss ist nicht im Lieferumfang enthalten.) WICHTIG: Vergewissern Sie sich, dass das Display richtig montiert ist, bevor Sie es abnehmen. - Seite 9 8. Montieren Sie die Kameraablage Befestigen Sie die Kameraablage in der richtigen Position entsprechend der Größe des Fernsehers...
- Seite 10 9. Kabelmanagement...
- Seite 11 10. Einstellung Die Höhenmarkierungen stellen den Abstand vom Fußboden bis zur Mitte des Fernsehbildschirms an.
- Seite 12 11. Fehlersuche Wenn die Säulen nicht richtig ausgerichtet sind, lässt sich die Montageplatte möglicherweise nicht an den Säulen befestigen. Führen Sie die folgenden Schritte aus, um die Säulen wieder zu montieren.
- Seite 13 Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung fest und sicher ist. • Bei Fragen wenden Sie sich bitte an Ihren Händler.
