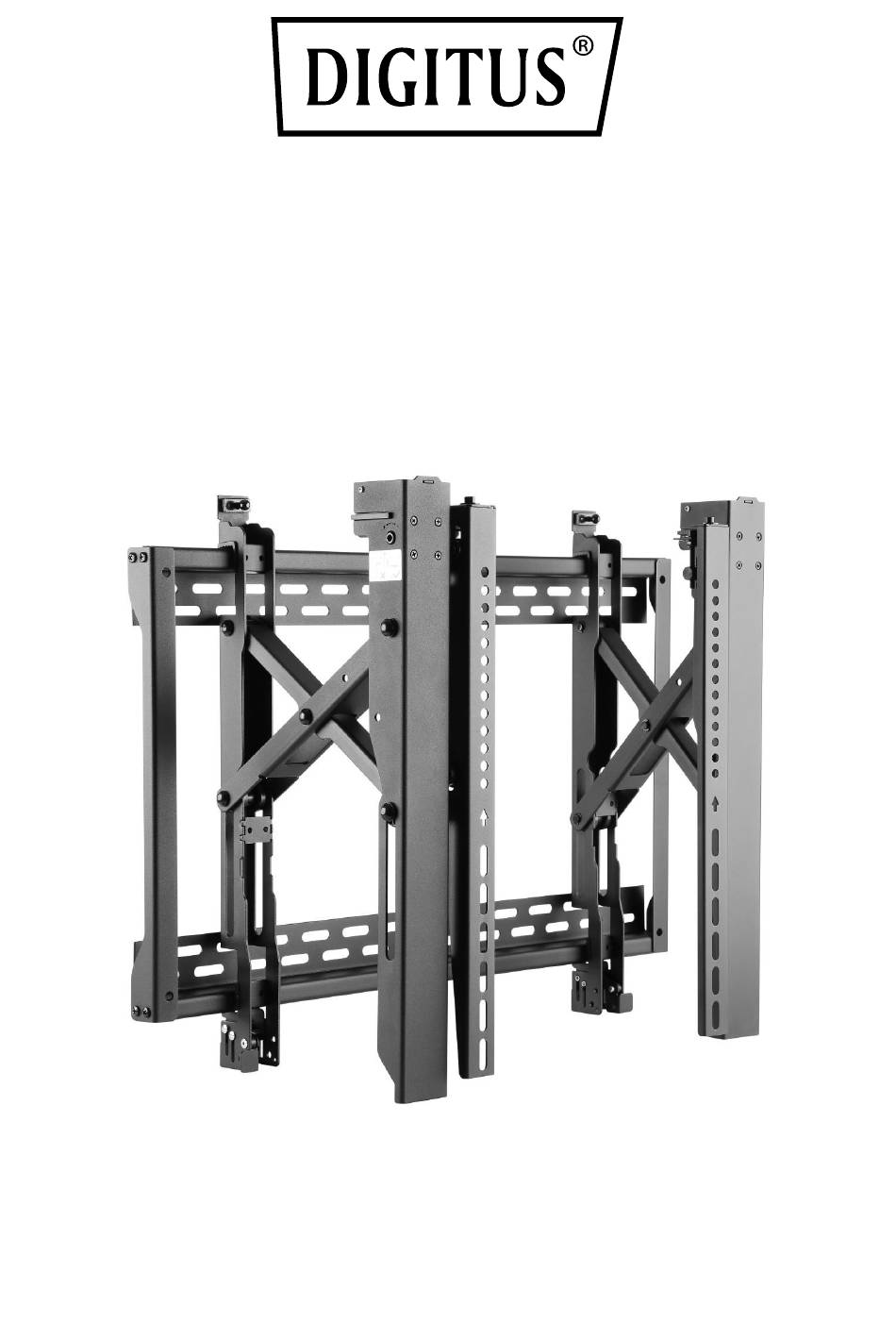

- Seite 1 Ausziehbare Monitor- Wandhalterung, 45-70" Aufbauanleitung DA-90446...
-
Seite 2: Einleitung

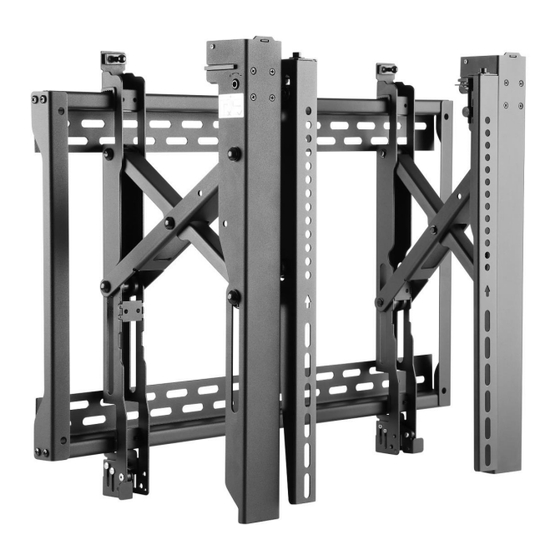

1. EINLEITUNG DA-90446 ist eine professionelle Lösung für Videowände mit universeller Kompatibilität, einer maximalen Tragfähigkeit von 70 kg / 154 lbs und einem VESA-Lochmuster mit max. 400x600. Ü ber die mehrdimensionale Feinjustierung können Sie die Videowand-Konfiguration präzise in Tiefe, Höhe und Neigung anpassen. Die Videowandhalterung verfügt über einen Schnellverriegelungsmechanismus für eine einfache Montage und... - Seite 3 Material: Stahl Farbe: Schwarz Oberfläche: Pulverbeschichtung Maße (eingeklappt): B 67 x T 52,4 x H 9,5 cm Gewicht: 10,55 kg 5. Montageanleitung Wandelement Verbindungselement M5x8 Linker Ausziehträger Rechter Ausziehträger Plastikverriegelung Paket M M5x14 M6x14 M8x20 M6x30 Kleine Große M8x30 Unterlegscheiben Abstandhalter Abstandhalter...
- Seite 4 Paket W ST6,3x55 Betondübel Unterlegscheibe 1. Produktmaße...
- Seite 5 2. Montage der Videowand X = Displaylänge, Y = Displayhöhe...
- Seite 6 3. Montage des Wandelements Verbindungselemente mit den entsprechenden Schrauben an den Wandelementen befestigen. 4. Montage an Wänden aus festem Mauerstein und Beton Montagelöcher exakt Montagelöcher markieren bohren Wandelement an der Wand verschrauben...
- Seite 7 WARNUNG Vergewissern Sie sich, dass die tragende Oberfläche das Gesamtgewicht des befestigten Geräts und allen daran befestigten Zubehörteilen und Komponenten sicher unterstützt. X = Displaylänge Y = Displayhöhe...
- Seite 8 5. Befestigen der Ausziehträger Innensechskant- schlüssel Innensechskantschlüssel aus den Ausziehträgern entnehmen. Kugelgelenk Ausziehträger herunterdrücken, bis das Gelenk an seinen Platz springt.
- Seite 9 Hinweis: Pfeil zeigt nach oben VESA 600x400 Oberseite des Displays Bei VESA 600x400 sind die Positionen „D“ und „C“ vertauscht. 5-1. Bei Bildschirmen mit ebenmäßiger Rückseite...
- Seite 10 5-2. Bei Bildschirmen mit Auswölbungen oder Einkerbungen auf der Rückseite Hinweis: Passende Schrauben, Unterlegscheiben und Abstandhalter (falls benötigt) je nach Bildschirmtyp auswählen. Ausziehträger so nah wie möglich am Mittelpunkt des Bildschirms positionieren. Ausziehträger an der Rückseite des Bildschirms befestigen. Alle Schrauben festziehen, aber nicht überdrehen.
-
Seite 11: Display Am Wandelement Einhängen
6. Display am Wandelement einhängen Verriegelungsplättchen nach unten drücken, um das Wandelement zu befestigen, mittels Schrauben sichern. Display mit einem Schloss vor Diebstahl sichern (Schloss nicht inbegriffen). 7. Anpassung Display zur schnellen Anpassung nach links oder rechts drücken. Feinjustierung Neigungswinkel feinjustieren. - Seite 12 Neigung anpassen Höhe anpassen...
- Seite 13 Tiefe anpassen Hinweis: Zum Festziehen der Feststellschraube nicht das kurze Ende des Innensechskantschlüssels verwenden. Zum Festziehen der Feststellschraube das lange Ende des Innensechskantschlüssels verwenden.
-
Seite 14: Displays Ausrichten
8. Displays ausrichten... - Seite 15 Sie können die horizontale und vertikale Ausrichtung der Displays anpassen. Hinweis: Halten Sie 1,2 mm Abstand zwischen den Displays. Sie können die Verriegelungsplatte als Maßeinheit verwenden. Hinweis: Displays nach vorgegebener numerischer Reihenfolge montieren/ anpassen. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
