FILTER BAZENSKEGA ODTOKA IN OPREMA BATNEGA VENTILA ( opcijsko )
Mreža filtra preprečuje, da bi večji deli filtrirno črpalko zamašili ali poškodovali in sklop
bata ventila preprečuje, da bi voda prišla v filtrirno črpalko v času, ko se kartuša filtra
ravno vstavlja ali čisti. Če ima vaš bazen napihljiv zgornji obroč, namestite filter, podporo
in batni ventil še preden napihnete zgornji rob. Naraščajoče številke nadomestnih delov
kažejo na prikaz nadomestnih delov v seznamu nadomestnih delov. Navodila za sestavl-
janje:

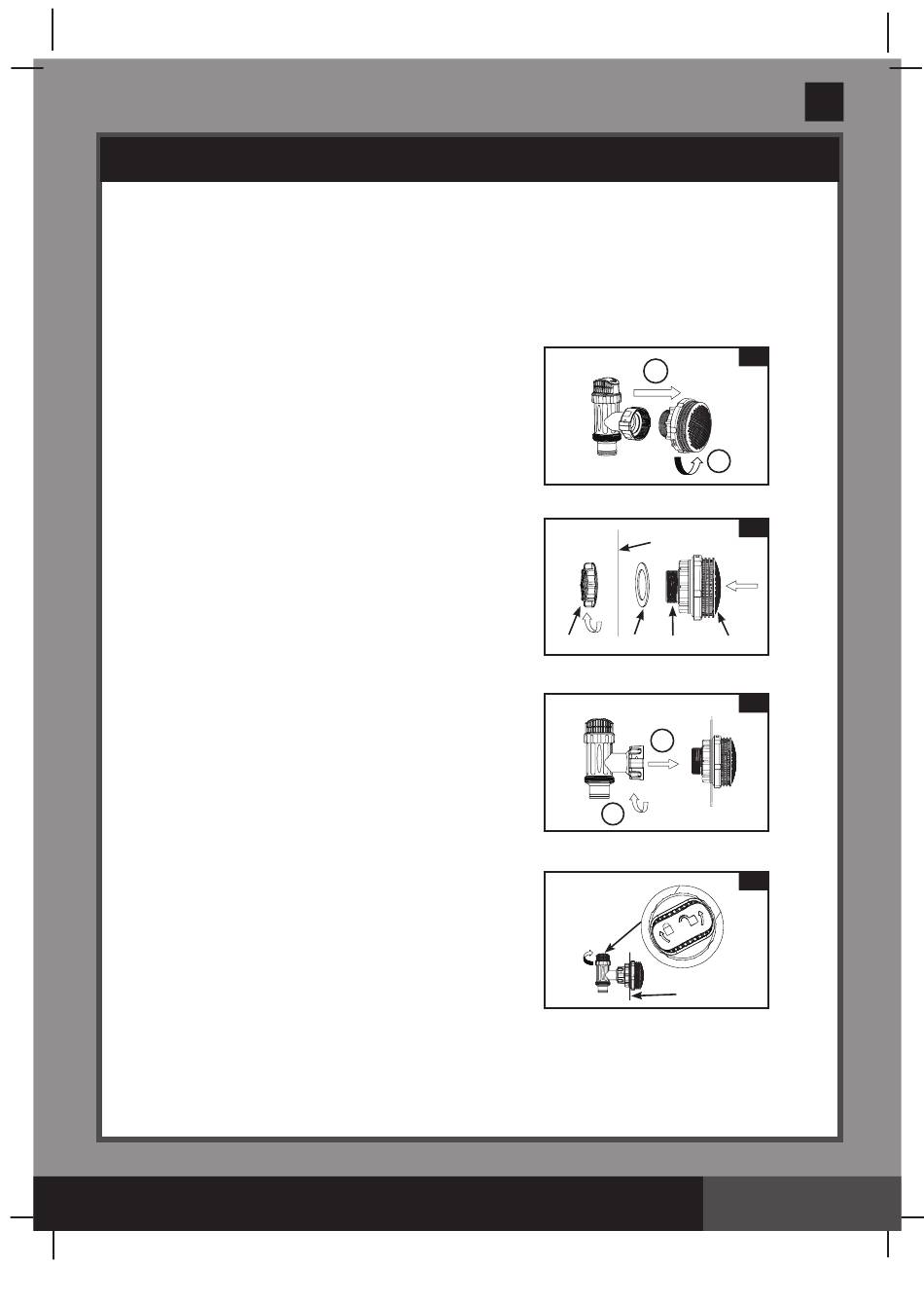

1. Povezavo bata ventila privijtev nasprotni
smeri urnega kazalca in jo snemite s
povezave navojnega filtra (14) (glejte
risbo 1). Bodite pozorni na to da stopenjski
tesnilni obroč (11) ostane na svojem mestu
Bat ventila postavite na tleh na varno mesto.
2. Matico filtra (12) odvijte v nasprotni smeri
urnega kazalca z navojnega spoja (14) .
Vstavite podložko (13) v navojni spoj (14).
3. Filter in zaporni zasun namestite na
spodnji položaj
(označeno s „+"). Povezovalni kos (14)
vstavite z notranje strani stene bazena
navzven v eno od pripravljenih lukenj, pri
čemer ostane podložka na povezavi in tako
nameščena na notranji strani bazena.
4. Pred sestavo je treba navoje namazati z
vazelinom. Privijte matico filtra v smeri urinega
kazalca (12) s plosko stranjo matice filtra (12)
v smeri zunanje strani stene bazena ponovno
a vijačni spojnik (14) (glej risbo 2).
5. Ročno privijte matico filtra (12) na navojnem
pojniku (14) .
6. Vzemite sklop batnega ventila. Prepričajte se,
da je stopenjski tesnilni obroč nameščen na
pravo mesto.
7. Povezavo bata ventila privijte ponovno na
navojno povezavo filtra (14) (glejte risbo 3).
8. Ročaj bata ventila zavrtite v smeri urinega
kazalca na zapiranje. Prepričajte se da je bat
ventila varno oz. trdno zaprt. To preprečuje, da
bi voda ob polnjenju odtekala (glejte risbo 4).
SHRANITE TA NAVODILA ZA UPORABO
