13. Anschluss
benötigte Materialien
Bauseits stellen:
• Feuchtraum-Verteilerdose (Ø 68 mm)
• Fehlerstromschutzschalter (RCD)
• Leerrohr für Anschlusskabel (Ø 10 mm)
• Leerrohr für Kabel
• 2-adriges Kabel
☞
Die Stromversorgung außerhalb des Nassbereichs in einem extra Raum platzieren
und mit einem Fehlerstromschutzschalter (RCD) absichern.
b
a
- 7 -
13.1 Vorm Anschluss des Netzteiles die
zugehörige Betriebsspannung (siehe
Typenschild) prüfen.

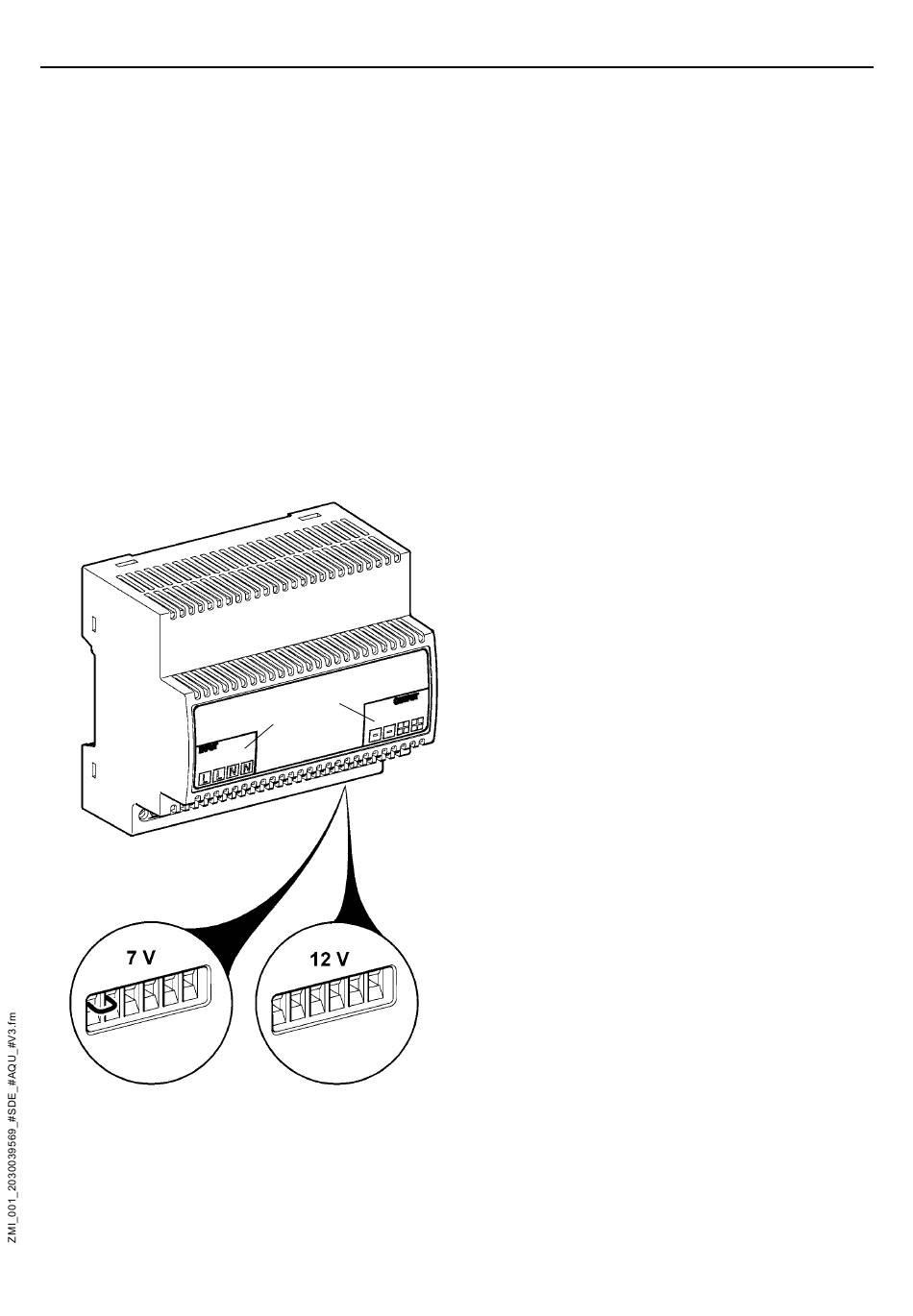

13.2 Die Stromversorgung an die
Klemmen Input L und N (a)
anschließen.
13.3 Die Armaturen an die Klemmen
Output + und - (b) anschließen.
+ ... rot
– ... schwarz
Folgende Anschlusskabel verwenden:
Primärseitig (230 VAC):
Ausschließlich geeignete Installations-
kabel nach VDE (z. B. NYM 3×1,5 mm²)
verwenden.
Nur für 7 V:
Der Widerstand über die Gesamtlänge
des Kabels (vom Netzteil zur Armatur)
muss kleiner als 3,4 Ohm sein.
Der Querschnitt ist entsprechend der
Kabellänge zu wählen.
