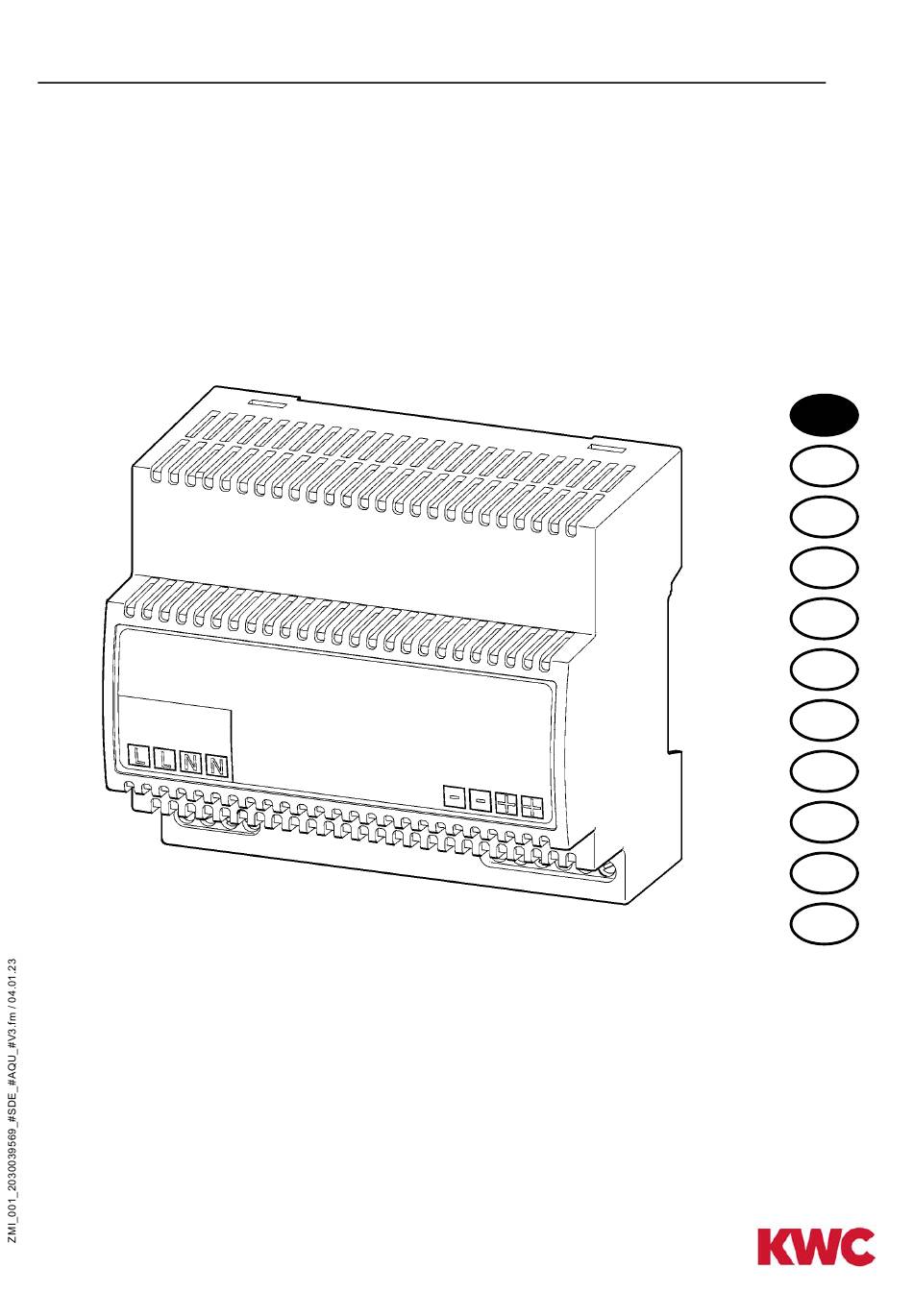

- Seite 1 Montage- und Betriebsanleitung Netzteil Best.-Nr.: 2030039477 ACEX9001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Abkürzungen und Einheiten ......2 Zeichenerklärung ........3 Gewährleistung. -
Seite 3: Zeichenerklärung
Zeichenerklärung Warnung! Nichtbeachtung kann Lebensgefahr oder Körperverletzung bewirken. Achtung! Nichtbeachtung kann Sachschäden bewirken. ☞ Wichtig! Nichtbeachtung kann Funktionsstörungen des Produkts bewirken. ☞ Nützliche Information für den optimalen Umgang mit dem Produkt. Gewährleistung Haftung wird gemäß den allgemeinen Liefer- und Geschäftsbedingungen übernommen. -
Seite 4: Technische Angaben
Technische Angaben Normen/Zulassungen: Sicherheit EN 60335-1 EN 62368-1 EN 61558-2-16 EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-6-2 EN 61000-6-3 EN 61204-3 RoHS Eingang: 100-240 V ac / 50-60 Hz Spannungsfreien: 85-264 V ac Frequenz: 44 bis 66 Hz Eingangsstrom: typ 1,05 A bei 230 V ac Ausgang:... -
Seite 5: Maße
Maße Lagerung zulässige Lagerungstemperatur: -40 °C ... + 85 °C zulässige Luftfeuchtigkeit: 30 ... 95 % relative Feuchte; bei Inbetrieb- nahme darf keine Betauung vorliegen. bei Langzeitlagerung: Betriebsmittel mit eingebauten Kondensatoren sind mindestens alle 2 Jahre für mindestens 5 min an Netzspannung anzulegen Wichtige Merkmale •... -
Seite 6: Normen
10. Normen Die elektrische Sicherheit ist durch einen Geräteaufbau nach EN 62368 (VDE 0805) gegeben. Es entspricht den Anforderungen und Normen zur CE-Konformität und trägt das CE-Zeichen. 11. Betriebshinweise Die Kühlung des Betriebsmittels darf nicht beeinträchtigt werden. Eine ungehinderte Luftzufuhr und ein Mindestabstand von 15 mm zu benachbarten Teilen sind sicherzustellen. -
Seite 7: Anschluss
13. Anschluss benötigte Materialien Bauseits stellen: • Feuchtraum-Verteilerdose (Ø 68 mm) • Fehlerstromschutzschalter (RCD) • Leerrohr für Anschlusskabel (Ø 10 mm) • Leerrohr für Kabel • 2-adriges Kabel ☞ Die Stromversorgung außerhalb des Nassbereichs in einem extra Raum platzieren und mit einem Fehlerstromschutzschalter (RCD) absichern. 13.1 Vorm Anschluss des Netzteiles die zugehörige Betriebsspannung (siehe Typenschild) prüfen. -
Seite 8: Kurzschluss- Und Überlastverhalten
13.4 Je Armatur eine Feuchtraum-Vertei- lerdose (c) installieren. 13.5 Ein Leerrohr (e; Ø 16 mm) von der Feuchtraum-Verteilerdose zum Wandeinbaukasten verlegen. 13.6 Ein flexibles 2-adriges Kabel (d) im Leerrohr verlegen und von Feuchtraum-Verteilerdose zu Feuchtraum-Verteilerdose schieben. ☞ Ausschließlich Original-Anschluss- kabel (Best.-Nr. 2030043814) verwenden. -
Seite 9: Anschlussbeispiel
16. Anschlussbeispiel ☞ Die maximale Kabellänge und Armaturenanzahl hängt von der Installationsart und des Kabelquerschnitts ab. 16.1 Installationsbeispiel Linien-Struktur A: max. Kabellänge siehe Tabelle 110-240 V AC B: Netzteil - 9 -... - Seite 10 Ausgangsspannung 12V Achtung! Nur für Armaturen der Linien F3 und F5. Q: Querschnitt in mm 0,75 232 m 348 m 465 m 697 m 4462 m 116 m 174 m 232 m 348 m 581 m 77 m 116 m 155 m 232 m 387 m...
- Seite 11 Ausgangsspannung 7V Q: Querschnitt in mm 0,75 40 m 60 m 80 m 120 m 200 m 20 m 30 m 40 m 60 m 100 m 14 m 20 m 25 m 40 m 70 m 10 m 15 m 20 m 30 m 50 m...
- Seite 12 16.2 Installationsbeispiel Sternform A: max. Kabellänge siehe Tabelle 230 V AC B: Netzteil max. 12 Armaturen L: maximale Kabellänge in m 0,25 0,75 - 12 -...
