Anschluss des Moduls an die Heizungsanlage
Zur Installation des Moduls öffnen Sie die Schutzkappe Ihres Heizkessels
(ggf. unter Hinzuziehen der Bedienungsanleitung). Suchen Sie das Kabelterminal
des Raumthermostaten.
Schließen Sie die Klemmen L (Phase) und N (neutral) des Heizmoduls an die
Klemmen L und N des Heizkessels oder des Klemmenkastens an. Hierdurch wird
das Heizmodul mit Strom versorgt. Überprüfen Sie die Abisolierabstände der Kabel
und Leitungen.
Schließen Sie die Klemmen des Ein/Aus-Kontakts an den Eingang für den Ein/Aus-
Kontakt des Heizkessels an (TA oder LS-LR).

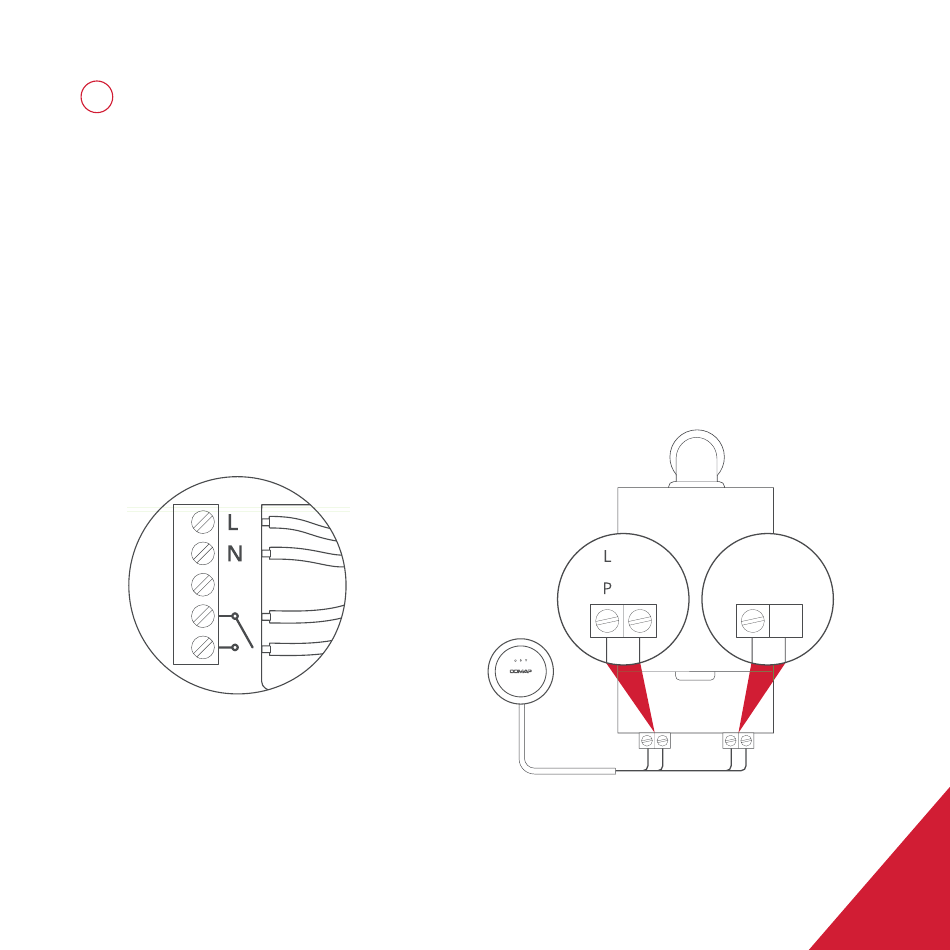

Anschlusskasten des Heizmoduls
Hinweis: Einige Thermostaten werden an einen
Eingang angeschlossen, der nicht mit den oben
aufgeführten Eingängen entspricht (z. B. eBus
oder EMS). Identifizieren Sie in diesem Fall den
Thermostateingang TA, LS-LR oder RT24.
oder
N
Eingang 220 V
Die Kabel sind
üblicherweise blau
(N) und braun (L/P)
19
TA
oder
LS
LR
Raumthermostat
