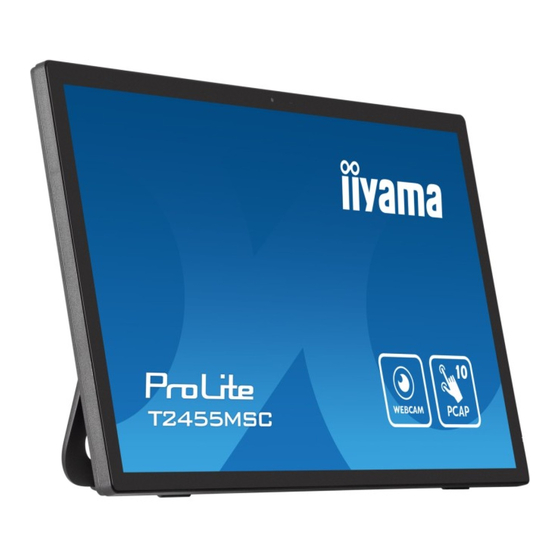

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite T2455MSC
Inhaltszusammenfassung für iiyama ProLite T2455MSC
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ® Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effiziente Energienutzung entspricht. ® Dieses Produkt erfüllt die ENERGY STAR Richtlinien unter den Standard Werkseinstellungen. -
Seite 3: Inhaltsverzeichnis
FUNKTIONSELEMENTE UND ANSCHLÜSSE ......6 MONITOR ANSCHLIESSEN ............7 COMPUTER-EINSTELLUNG ............8 ANSICHTWINKEL EINSTELLEN ..........10 MONITOR BEDIENEN ............... 11 MENÜINHALT EINSTELLEN ............12 STANDBY FUNKTION ..............19 FEHLERSUCHE .................20 INFORMATIONEN ZUM RECYCLING ..........21 ANHANG ...................22 TECHNISCHE DATEN : ProLite T2455MSC-B1 ......22 ABMESSUNGEN .................23 KONFORMES TIMING ..............23... -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Installation
INSTALLATION VORSICHT Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > VORSICHT Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. -
Seite 10: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE <Frontseite> <Rückseite> Mikrophon Webkamera Webkamera-Anzeig Leuchtet wenn die Webkamera aktiviert ist. HINWEIS Menü -Taste ( Heraufscrollen / Öko-Taste ( ) Nach unten scrollen / Lautstärke-Taste ( ) Auswahl / Eingabequelle-Taste ( Ein/Aus-Schalter ( Stromanzeige HINWEIS Blau: Normale Betrieb Orange: Standby Modus Lautsprecher Schlüsselloch für Sicherheitsschloss... -
Seite 11: Monitor Anschliessen
Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest. -
Seite 12: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 23, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Betriebsysteme mit Touch Unterstützung Maus Digitizer Touch-Gesten* Windows8/8.1/10/11 Windows7 Windows Vista Windows XP Mac OS/OS X Linux Android Klick Digitizer funktionen Wischen Funktionen Ziehen Klick &... - Seite 13 Touch-Einstellungen im Doppelbildschirm Modus Schließen Sie zuerst den Primärmonitor an den Computer an. Bedienfeld einstellen > Hardware und Ton > Tablet-PC Einstellungen > Display > Setup. Die folgende Meldung erscheint auf dem Bildschirm. Bitte folgen Sie den Anweisungen. Nach Einstellung des , schließen Sie einen zweiten Monitor an und führen Sie die Einstellungen ein wie beim HINWEIS...
-
Seite 14: Ansichtwinkel Einstellen
ANSICHTWINKEL EINSTELLEN Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. 15° Sie können den Neigungswinkel zwischen 15° - 65° aufwärts einstellen. L egen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten 65°... -
Seite 15: Monitor Bedienen
MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S23) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Drücken Sie auf die Taste , um das Bildschirm-Menü (OSD) aufzurufen. E s g i b t z u s ä t z l i c h e M e n ü e l e m e n t e , d i e m i t d e n Ta s t e n g e ä... -
Seite 16: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung ProLite T2455MSC Picture Adjust Bildeinstellung Helligkeit Farbeinstellungen Bildeinrichtung Kontrast OSD-Einstellungen Extra i-Style Color Standard Erw. Kontrast Öko Overdrive X-Res Technologie Einstellungselement Problem / Option Zu drückende Taste Zu dunkel Helligkeit * Brightness Zu hell Zu matt Kontrast *... - Seite 17 Bildeinstellung ProLite T2455MSC Picture Adjust Bildeinstellung Helligkeit Farbeinstellungen Bildeinrichtung Kontrast OSD-Einstellungen Extra i-Style Color Standard Erw. Kontrast Öko Overdrive X-Res Technologie Einstellungselement Problem / Option Zu drückende Taste / 1 / 2 / 3 / 4 / 5 Overdrive * Er verbessert die Graustufe Antwortzeit der Overdrive LCD Verkleidung.
- Seite 18 Farbeinstellungen * ProLite T2455MSC Color Settings Bildeinstellung Farbeinstellungen Farbeinstellungen Gamma Gamma 1 Bildeinrichtung RGB Bereich Voller Farbbereich RANGE OSD-Einstellungen Farbtemp. Anwender Extra Benutzer Einstellungen Grün Blau Einstellungselement Problem / Option Zu drückende Taste Gamma 1 Gamma 1 erhöhter kontrast Gamma * Normal...
-
Seite 19: Image Settings
Bildeinrichtung ProLite T2455MSC Image Settings Bildeinstellung Bildeinrichtung Farbeinstellungen Reduz Vollbild Bildeinrichtung Blauton Reduzierung OSD-Einstellungen Scharf und Weich Extra Einstellungselement Problem / Option Zu drückende Taste Vollbild Full Ganzflächige Darstellung. Reduz * Max. Vergrößerung unter Beibehaltung des Seitenverhältniss Video Mode Adjust original Seitenverhältnisses. - Seite 20 ProLite T2455MSC Bildeinstellung OSD-Einstellungen Farbeinstellungen H-Position Bildeinrichtung V-Position OSD-Einstellungen OSD Einblendzeit Extra OSD Hintergrund Sprache Deutsch Informationen 1920 X 1080, 67KHZ, 60HZ, HDMI Einstellungselement Problem / Option Zu drückende Taste OSD zu weit links H-Position OSD Horizontal Position OSD zu weit rechts...
- Seite 21 Extra ProLite T2455MSC Extra Bildeinstellung Extra Farbeinstellungen Zurücksetzen Nein Bildeinrichtung DDC/CI HDMI OSD-Einstellungen Signal Eingangswahl Extra Lautstärke Stumm Startlogo Touch Switch Problem / Option Zu drückende Taste Einstellungselement Einstellungen ab Werk werden wiederhergestellt. Zurücksetzen Reset Zurück zum Menü. Nein DDC/CI ist auf EIN (ON) eingestellt.
- Seite 22 Sie können Menüelemente überspringen und den Bildschirm für die Optioneneinstellung oder eine Einstellungsskala auf folgende Weise direkt anzeigen. Lautstärke : Drücken Sie auf die Taste, wenn das Menü nicht angezeigt wird. Stumm: Drücken Sie auf die -Taste für 2 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird.
-
Seite 23: Standby Funktion
STANDBY FUNKTION Dieses Produkt verfügt über die Standby Funktion. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Der Monitor verhält sich für die Standby folgendermaßen. Die Funktion zur Standby, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfiguration zu finden. -
Seite 24: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 25: Informationen Zum Recycling
Ist die Touch Treiber Software installiert? Die Touchposition Wurde die Kalibrierung Funktion durchgeführt? weicht ab. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: https://iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 21... -
Seite 26: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN : ProLite T2455MSC-B1 Technologie Kapazitiv, geschützt 10 punkt touch Touch Lichtdurchlässigkeit Screen Schnittstellen Grösse-Kategorie 24" Panel-technologie Grösse Diagonal: 23,8" (60,47cm) Lochabstand 0,2745mm H × 0,2745mm V 400cd/m (Typisch: Ohne Touch panel), LCD- Helligkeit 360cd/m (Typisch: Mit Touchpanel), Fläche... -
Seite 27: Abmessungen
ABMESSUNGEN * Bei geschlossenem Fuß. 567,0mm/22,3” 43,5mm/1,7” 560,5mm/22,1” 100,0mm/3,9” 156,5mm/6,2” 413,0mm/16,3” KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 640 × 480 37,500kHz 75,000Hz 31,500MHz 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 46,875kHz...
