E-Bike Vision Power Pack Bedienungsanleitung Seite 5

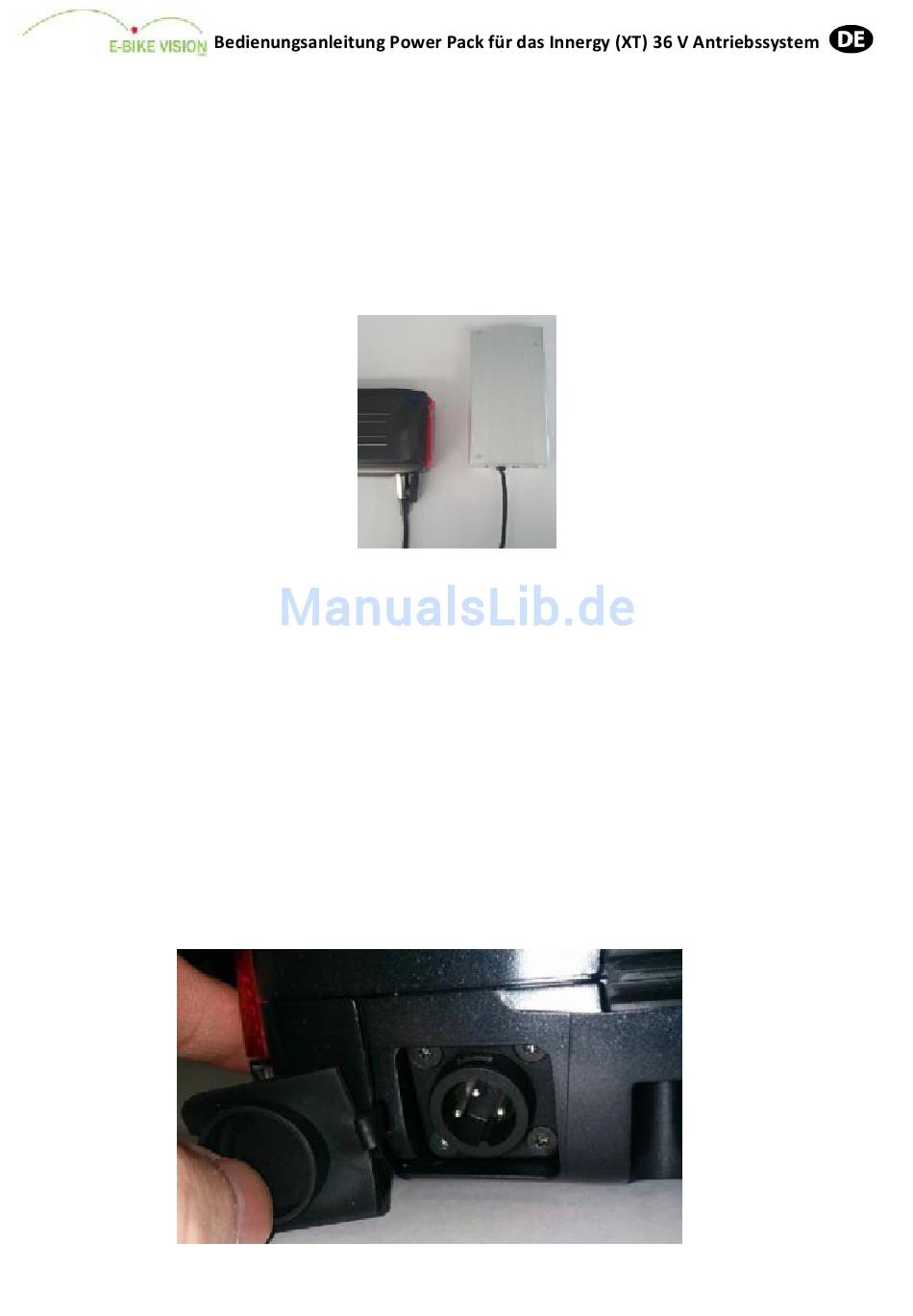

Verbinden Sie das Ladegerät mit dem elektrischen Netz.
Stecken Sie nun den 4poligen Ladestecker des Power Pack Schnell-Laders 7A ein. In der
Ladebuchse des Akkus und im Ladestecker des Laders, befinden sich Führungsnuten die
verhindern, dass der Ladestecker falsch eingesteckt werden kann. Bitte drehen Sie mit
leichtem Druck, den Ladestecker beim einstecken in die Ladebuchse so lange nach links
oder rechts, bis sich der Ladestecker in der richtigen Position befindet. Dies macht sich
durch ein leichtes einrasten bemerkbar. Nun sollte der Ladestecker mit leichtem Druck, in die
Ladebuchse eingeführt werden können.
Bitte versuchen Sie nicht den Ladestecker mit Gewalt in die Ladebuchse zu drücken, da Sie
ansonsten den Akku beschädigen könnten.
Schalten Sie nun das Ladegerät ein.
Das Ladegerät signalisiert seine Betriebszustände wie folgt:
Rote LED aus, grüne LED blinkt langsam: Lader angeschlossen, kein Akku angeschlossen
Rote LED aus, grüne LED blinkt schnell:
Rote LED aus, grüne LED leuchtet grün:
Rote LED blinkt langsam, grüne LED aus: Fehler!
Um den Ladevorgang abzuschließen, schalten Sie den Lader aus und ziehen Sie bitte den
Stecker aus dem Akku, befestigen Sie bitte wieder die Abdeckung der Ladebuchse im Akku
und ziehen dann den Netzstecker des Laders aus der Steckdose.
Der Ladezustand wird sowohl auf dem Display Ihres Pedelecs als auch am Akku angezeigt.
Die Anzahl der rot aufleuchtenden Leuchtdioden am Akku geben den aktuellen Ladezustand
des Akkus an.
Natürlich können Sie auch weiterhin Ihr vorhandenes Netzteil, welches Ihrem Pedelec beilag,
verwenden. Dieses schließen Sie hinten rechts, vor der Rückleuchte, an. Dazu entfernen Sie
die Abdeckung und gehen wie in der Ihrem Pedelec beiliegenden Anleitung vor.
Ladevorgang läuft
Ladevorgang abgeschlossen. Akku voll.
