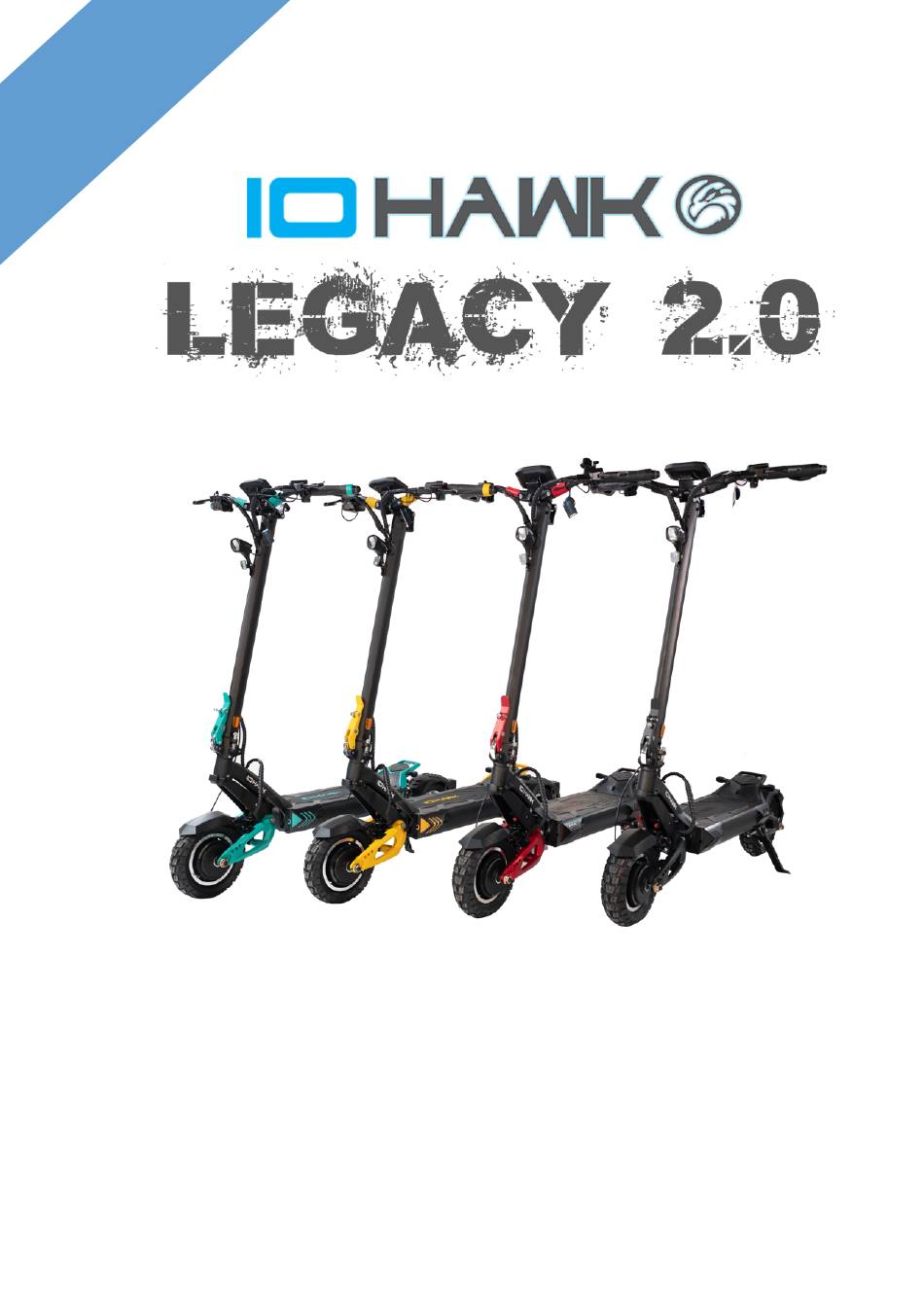

  • Seite 1 HANDBUCH USER MANUAL...

  • Seite 2: Handbuch Für Den Io Hawk Legacy

    DEUTSCH Handbuch für den IO HAWK Legacy 2.0 Lesen Sie dieses Handbuch sorgfältig durch, BEVOR Sie ihren eScooter verwenden. HINWEIS: INFORMATIONEN, SPEZIFIKATIONEN, WARNHINWEISE UND ALLE ANDEREN IN DIESEM HANDBUCH ENTHALTENEN DETAILS KÖNNEN JEDERZEIT UND OHNE VORHERIGE SCHRIFTLICHE ANKÜNDIGUNGEN GEÄNDERT WERDEN...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Bevor Sie starten Allgemeine Sicherheitshinweise Legacy 2.0 Übersicht Technische Spezifikation P-Einstellungen Lade- und Batterie Warnungen Laden des eScooters Wartung der Batterie Batterie Entsorgung Ladewarnungen und Batteriesicherheitswarnungen 12 Betrieb Zusammenbau Ihre erste Fahrt Richtiges Bremsen Blinker, Display, NFC Faltmechanismus Lenker...

  • Seite 4: Bevor Sie Starten

    BEVOR SIE STARTEN wichtig, alle Anweisungen Sicherheitswarnungen durchzulesen, zu verstehen und zu befolgen, bevor Sie diesen eScooter das erste Mal aufladen und benutzen. Bitte überprüfen Sie den Inhalt und überprüfen Sie den eScooter auf Anzeichen von Beschädigungen oder losen Schrauben vom Transport. Wenn sich etwas nicht richtig anfühlt, machen Sie bitte ein paar Fotos und wenden Sie sich umgehend an Ihre Verkaufsstelle.

  • Seite 5: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise 2.1 Warnung Die Benutzung des IO Hawk Legacy 2.0 kann im Falle eines Unfalls (z.B. Kontrollverlust, Kollision) zu Verletzungen oder zum Tod führen. Um Ihre Sicherheit beim Fahren und Laden zu gewährleisten, müssen Sie die Betriebsanleitung sorgfältig lesen und alle darin enthaltenen Anweisungen befolgen.

  • Seite 6: Weiter Zu Beachten

    Aus diesem Grund sind ein hohes Maß an Aufmerksamkeit und Konzentrationsvermögen wichtig. Vermeiden Sie die Benutzung des IO Hawk Legacy 2.0, wenn Sie sich übermüdet fühlen oder das Gefühl haben, nicht bei voller Gesundheit zu sein. Wenn Sie sämtliche Hinweise sorgfältig befolgen, werden Sie in Kürze in der Lage sein, den IO Hawk Legacy 2.0 zu benutzen.
  • Seite 7 Hawk Legacy 2.0 hat den Verfall des Gewährleistungsanspruch zur Folge. 8. Der IO Hawk Legacy 2.0 ist nur für die Benutzung von einer Person konzipiert. Die Benutzung von mehreren Personen gleichzeitig ist untersagt. Führen Sie auf dem IO Hawk Legacy 2.0 keine schweren oder sperrigen Gegenstände mit sich.
  • Seite 8 10. Halten Sie den Lenker des IO Hawk Legacy 2.0 während der Benutzung stets mit beiden Händen fest. 11. Bleiben Sie während der Fahrt mit beiden Füssen auf dem IO Hawk Legacy 2.0 stehen, sofern Sie nicht gerade anfahren. Steigen Sie erst vom IO Hawk Legacy 2.0 herunter, wenn Sie komplett zum Stillstand gekommen sind.

  • Seite 9: Legacy 2.0 Übersicht

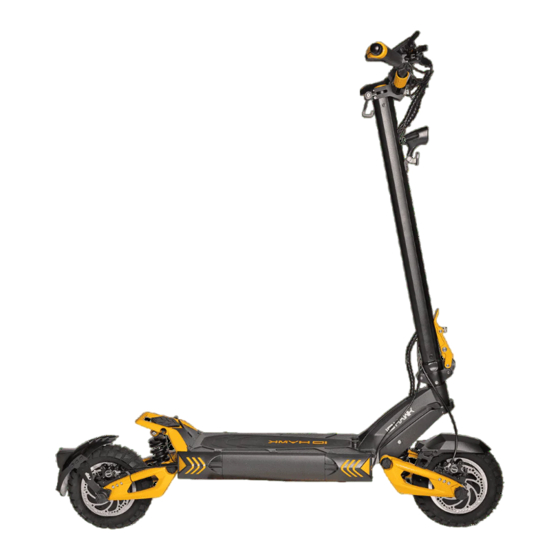

    IO HAWK Legacy 2.0 Übersicht Technische Spezifikationen Konfiguration LEGACY 2.0 Geeignetes Alter Empfohlene 130cm – 200cm Körpergröße Motor 2x250 Watt Max. Geschwindigkeit 20 km/h – 12.42 mph Gewicht (netto) 37kg Maße Entfaltet: 130x63x136cm / Gefaltet 130x26x46cm Batterie 25Ah Ladegerät & Ladezeit 2Ah, 9-12 Std.

  • Seite 10: P-Einstellungen

    Funktion hilft dabei, die Gesamtdauer des elektrischen Systems deines Rollers zu schützen. Hinweis: Für den Legacy 2.0 sollte die niedrigste Einstellung nicht unter 48V liegen. Idealerweise sollte sie auf 52V eingestellt sein. Wenn Sie unsicher sind, wo dein Roller eingestellt werden sollte, können Sie das am Controller überprüfen.

  • Seite 11: Lade- Und Batterie Warnungen

    Lade- und Batterie Warnungen Laden des Legacy 2.0 1. Schalten Sie den eScooter aus 2. Suchen Sie den Ladeanschluss (die Ladeanschlüsse finden Sie mittig auf dem Trittbrett) 3. Öffnen Sie die Abdeckung des Ladeanschlusses 4. Verbinden Sie das Ladegerät mit dem eScooter 5.

  • Seite 12: Batterie Entsorgung

    Batterie Entsorgung • Entsorgen Sie Ihre Batterie nicht bei der Mülldeponie, der Müllverbrennung oder dem Hausmüll. • Wir empfehlen die Entsorgung über ein lokales Recyclingprogramm, das für Lithium-Ionen-Batterien geeignet ist. Weitere Informationen erhalten Sie bei Ihrem örtlichen Abfallentsorgungsdienst. • Ein falscher Umgang mit Altbatterien kann der Umwelt großen Schaden zufügen.
  • Seite 13 • Laden Sie den Akku nicht bei Temperaturen unter 0°C oder über 40°C auf, da dies die Leistung beeinträchtigen, zum Brechen, Überhitzen, Reißen oder Entzünden führen und zu Verletzungen oder Sachschäden führen kann. • Laden Sie Ihren Roller nicht auf, wenn der Ladeanschluss am Roller beschädigt oder nass ist.

  • Seite 14: Betrieb

    Betrieb Zusammenbau IO HAWK Legacy 2.0 Öffnen Sie den Karton vorsichtig und nehmen Sie den Roller mit beiden Händen heraus. Ziehen Sie nicht nur an der Lenkstange den Scooter heraus, da Sie über das Kabelwerk mit dem Rest verbunden ist.

  • Seite 15: Richtiges Bremsen

    Richtiges Bremsen IO HAWK Legacy 2.0 Der IO HAWK Legacy 2.0 hat vorne und hinten hydraulische Bremsen. Benutzen Sie zum Bremsen zunächst die Hinterradbremse zum Abbremsen, bevor Sie die Vorderradbremse betätigen, um zum Stillstand zu kommen. Wenn Sie mit höheren Geschwindigkeiten fahren, seien Sie beim Bremsen vorsichtig, da die Bremsen empfindlich sind.

  • Seite 16: Blinker, Display, Nfc

    Blinker betrieb Die Steuerung für die Blinker befindet sich auf der linken Seite des Lenkers über dem Einschaltknopf. Die Blinker befinden sich am Ende des Lenkers und Heck. sollen zusätzliche Richtungsänderung dienen. Bitte fahren Sie immer vorausschauend gemäß geltenden Straßenverkehrsordnung. Blinker sollte rechtzeitig vor dem Richtungswechsel betätigt...

  • Seite 17: Faltmechanismus Lenker

    NFC-Chip Im Lieferumfang Ihres IO HAWK Legacy 2.0 sind 2 NFC-Chips enthalten zum Entsperren Ihres Scooters. Wenn Sie Ihren Legacy 2.0 über den Power- Button am Display starten, halten Sie den NFC-Chip an die markierte Stelle am oberen Rand des Displays, um Ihren Legacy 2.0 fahren zu können.
  • Seite 18 Ein Batteriemanagementsystem (BMS) ist eine elektronische Steuerungseinheit, die dazu dient, die Leistung, Sicherheit und Lebensdauer von Batterien zu verbessern. Das BMS überwacht und steuert verschiedene Parameter der Batterie, wie z.B. Spannung, Strom, Temperatur und Zustand der einzelnen Zellen. Es bietet Schutz vor Überladung, Überentladung, Kurzschlüssen und Überstrom, um eine sichere und effektive Nutzung der Batterie zu gewährleisten.

  • Seite 19: Bms Und App

    BMS-App Diese App wird nicht benötigt, um mit dem Legacy 2.0 zu fahren. Lade Sie sich im PlayStore oder im AppStore die: Xiaoxiang BMS App herunter. Öffnen Sie nach dem Download die App und achten Sie darauf, dass Ihr Bluetooth, auf Ihrem Smartphone, eingeschaltet ist.

  • Seite 20: Voltanzeige

    Für eine sehr hohe Genauigkeit verwenden Sie die unten abgebildete Tabelle (Legacy 2.0 = 52V): Dies bedeutet für den Legacy 2.0: Bei einem vollen Akku werden Ihnen ca. 58.8V im Display angezeigt. Die 58.8V können bei Ihrem Legacy 2.0 mit...

  • Seite 21: Reinigung, Wartung Und Transport

    Reinigungstipps für Ihren eScooter Wenn Sie viel draußen unterwegs sind, kommen Sie nicht drum herum. Auch der schönste E-Roller wird einmal dreckig. Doch wie putzt man diesen am besten? Der eScooter sollte vor der Reinigung immer ausgeschaltet sein. Benutzen Sie keinen Hochdruckreiniger! Beim Putzen verzichte auf einen Hochdruckreiniger oder Dampfstrahler.
  • Seite 22 Wartung und Transport • Führen Sie niemals Wartungsarbeiten an diesem Produkt durch, während das Gerät eingeschaltet ist oder aufgeladen wird. Schalten Sie vor der Durchführung von Wartungsarbeiten immer den Strom ab. Versuchen Sie nicht, den Roller zu reparieren oder zu modifizieren, sondern wenden Sie sich an Ihre Verkaufsstelle oder an eine professionelle Reparaturwerkstatt.

  • Seite 23: Einige Infos Zu Lithium Ionen Batterien In Escootern

    EINIGE INFOS ZU LITHIUM IONEN BATTERIEN IN ESCOOTERN Alterung Die Alterung der Lithium-Ionen-Akkus wird durch die Zell-Oxidation hervorgerufen. Dabei oxidieren die Elektroden. Diese verlieren die Fähigkeit Lithium-Ionen zu speichern, die für den Stromfluss notwendig sind. Die Zell- Oxidation wird von verschiedenen Faktoren beeinflusst. Zum Beispiel durch die Temperatur und dem Ladezustand des Akkus.

  • Seite 24: Akkupflege

    Akkupflege Chemische Änderungen des Elektrolyten und der Oxidation der Elektroden sind die Hauptursache für die Alterung. Das Lithium-Ionen-Akkus nach 2 bis 3 Jahren an Kapazität verlieren ist nur eine Faustregel. Ob ein Lithium-Akku nur 1 oder vielleicht doch 5 Jahre hält, hängt von der Verarbeitung, dem Gebrauch und der Betriebstemperatur ab.

  • Seite 25: Ipx-Standard

    Schutz gegen Eindringen von Wasser beim kompletten Eintauchen für eine unbestimmte Zeit (wasserdicht) Der Legacy 2.0 erfüllt den IPX-Standard nach IPX6. Dies bedeutet für Sie das Fahrten beim Regen oder auch Starkregen kein Problem für den eScooter darstellen. Sollte es wiedererwarten dennoch zu einem Schaden auf Grund von eindringendem Wasser kommen, so ist dieses bei uns im Rahmen der Gewährleistung mit abgedeckt.
  • Seite 26 FEHLERCODES FEHLERCODE 00: NORMALER STATUS Dieser Fehler ist die Ausnahme von allen anderen, er kann zweierlei bedeuten: 1. Ihr System hatte irgendwo einen Fehler, der inzwischen behoben ist, oder er wurde irrtümlich erkannt. 2. Sie haben einen Systemfehler, der in der Zukunft durch einen anderen Fehlercode auftreten wird.

  • Seite 27: Fehlercode 06: Batterie Unterspannung

    Kosten für den Austausch (außerhalb der Gewährleistung) je nach Modell zwischen 250 und 500 Euro liegen können. Im Allgemeinen haben sich die IO Hawk-Motoren als qualitativ hochwertig erwiesen, also sollten wir einige andere Dinge überprüfen, die den E07-Fehler ausgelöst haben könnten.

  • Seite 28: Fehlercode 07 Zusätzlicher Schritt Für Doppelmotoren

    Anschluss und den Motoren, um sicherzustellen, dass sie in gutem Zustand sind. 3. Bevor Sie den Roller einschalten, prüfen Sie den magnetischen Widerstand des Motors. Wenn sich der Reifen frei dreht, kannst du ihn wieder einschalten und testen. Wenn ein Widerstand vorhanden ist, trennen Sie die Phasen- und Hall-Sensor-Drähte vollständig ab und prüfen Sie erneut auf Widerstand.

  • Seite 29: Fehlercode 09: Steuergerät

    Schritten, um das Problem zu beheben, sondern eher Schritte, die unternommen werden müssen, um sicherzustellen, dass der E09-Code wirklich ein Controller ist. Jeder Händler von IO Hawk-Produkten ist anders, aber da es sich hier um ein Teil in der Gewährleistung handelt (sollte das Gerät nicht baulich verändert worden sein und entspricht dem...
  • Seite 30 Lösung: Tauschen Sie das Steuergerät komplett aus. Ein Hinweis: Das weiße Kabel, das zum Steuergerät führt, ist der Geschwindigkeitsbegrenzer. Wenn Sie das nicht brauchen, um beim Fahren des Rollers legal zu bleiben, lassen Sie es abgeklemmt. Andernfalls ist es ein Draht für Draht Anschluss und wird ziemlich einfach sein.
  • Seite 31 HINWEIS: INFORMATIONEN, SPEZIFIKATIONEN, WARNHINWEISE UND ALLE ANDEREN IN DIESEM HANDBUCH ENTHALTENEN DETAILS KÖNNEN JEDERZEIT UND OHNE VORHERIGE SCHRIFTLICHE ANKÜNDIGUNGEN GEÄNDERT WERDEN.
  • Seite 62 NOTE: INFORMATION, SPECIFICATIONS, WARNINGS AND ALL OTHER DETAILS CONTAINED IN THIS MANUAL ARE SUBJECT TO CHANGE WITHOUT PRIOR WRITTEN NOTICE.
