Invision MX250 Bedienungsanleitung

www.InvisionTechnology.co.uk

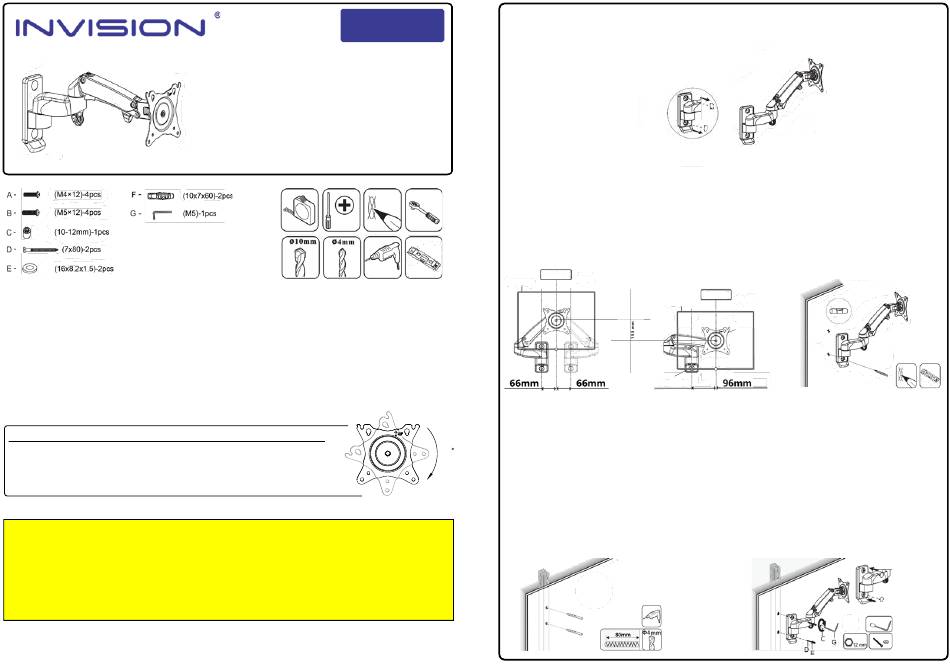

Stückliste:
(C/G kann als Steckschlüssel
verwendet werden)
Das Wichtigste zuerst: Kontrollieren Sie, ob alle Artikel in der obigen Stückliste enthalten sind.
VESA-Kompatibilität prüfen: Bitte überprüfen Sie die VESA-Messungen, bevor Sie Löcher bohren (um den VESA
Norm Ihres TV/Monitors zu überprüfen, messen Sie den Abstand zwischen den Befestigungslöchern auf der Rückseite
des TV/Monitors).
Überprüfen Sie das Gewicht Ihres TV/Monitors: Möglicherweise benötigen Sie eine zusätzliche Person zur Hilfe!
Sie benötigen ein paar zusätzliche Werkzeuge: Je nach Befestigungsfläche ein Bohrer und 10 mm Steinbohrer
oder 4 mm Holzbohrer, ein großer Kreuzschlitzschraubendreher, ein Bleistift, eine Wasserwaage und einen 12 mm
Steckschlüssel und eine Ratsche (ein 12 mm Steckschlüssel kann mit dem mitgelieferten Inbusschlüssel verwendet
werden - Teile C & G).
Bitte setzen Sie vor Gebrauch Ihrer Bohrmaschine eine Schutzbrille auf – im Zweifelsfall wenden Sie sich an Ihren
Händler oder einen erfahrenen Installateur.
AUSPACKEN - BITTE BEACHTEN SIE: NICHT DEFEKT ODER DEFEKT
Dieses Produkt ist mit der Frontplatte in einem 45°-Winkel verpackt, um in kleinere Verpackungen zu passen und die
Umwelt verschmutzung zu reduzieren. Bitte drehen Sie die Frontplatte um 45° im Uhrzeigersinn, bevor Sie Ihren Monitor
montieren.
BITTE BEACHTEN: Die Drehung der Frontplatte hat konstruktionsbedingt einen hohen Widerstand und erfordert
möglicherweise etwas Kraft, um sich zu bewegen. Dies ist normal und stellt sicher, dass Ihr Bildschirm viele Jahre
lang ohne unerwünschte Bewegungen stabil gehalten wird.
Bitte lesen Sie nun die Anleitung vollständig durch und planen Sie die Montage der Halterung!
Durch unsachgemäße Installation oder Montage können schwere Personen- und Sachschäden entstehen. Bitte lesen Sie die folgende Warnung vor Beginn sorgfältig durch.
• Wenn Sie die Anleitung nicht verstehen oder Bedenken oder Fragen haben, wenden Sie sich bitte an uns oder einen kompetenten Installateur.
• Installieren oder montieren Sie das Produkt oder die Hardware nicht, wenn es beschädigt ist oder etwas fehlt. Wenn Sie Ersatzteile benötigen, kontaktieren Sie uns bitte unter Invision.
• Dieses Produkt passt für die meisten VESA-konformen 17" bis 27" TV/Monitore mit einem maximalen Gewicht von 7 kg (15.4 lb).
• Dieses Produkt wurde für den Einsatz an vertikalen Wänden aus Holzbolzen (mindestens 2" x 4" / 51 mm x 102 mm) oder Mauerwerk (Vollbeton mit mindestens 2000 PSI Dichte) entwickelt.
• Verwenden Sie dieses Produkt nicht für andere Anwendungen als den ursprünglichen Verwendungszweck.
• Dieses Produkt enthält bewegliche Teile, bitte verwenden Sie diese mit Vorsicht.
• Achten Sie bei der Installation von TV/Monitor darauf, dass die elektrische Verkabelung oder die Stromquelle nicht beschädigt wird.
• Wichtig: Netz- und Datenkabel dürfen nicht verdreht und/oder geknickt werden.
• Der Hersteller lehnt jede Haftung für Änderungen, unsachgemäßen Einbau oder Installation über den angegebenen Gewichtsbereich ab. Der Hersteller haftet nicht für Schäden, die sich aus der Verwendung oder Unfähigkeit der Verwendung
des Produkts ergeben.
• Dieses Produkt ist nur für den Gebrauch in Innenräumen bestimmt, die Verwendung dieses Produkts im Freien kann zu Produktversagen und schweren Verletzungen führen.
• Dieses Produkt enthält eine Hochdruck-Gasfeder. Dieser Mechanismus darf nicht vom Benutzer gewartet werden, und jede Störung kann zu Verletzungen oder Schäden führen. Bitte entsorgen Sie diese mit Vorsicht.
• Um die Leistung der Gasfeder zu gewährleisten, wird empfohlen, den Arm mehrmals im Monat vollständig auszuziehen.
Los Geht's!
Wenn Sie Hilfe benötigen, kontaktieren Sie uns bitte unter: help@InvisionTechnology.co.uk
Deutsch
Invision MX250
Ergonomische Gasbetriebene
TV/Monitor Wandhalterung
Bedienungsanleitung
VESA-Konformität 75 x 75 mm & 100 x 100 mm
Empfohlene Bildschirmgrößen 17" bis 27"
Integriertes Kabelmanagement
Tragfähigkeit 2 bis 7 kg (4.4 bis 15.4 lbs)
Um eine Anleitung im größeren Format als PDF zu erhalten,
senden Sie bitte eine E-Mail an: help@InvisionTechnology.co.uk
Werkzeugliste:
WARNUNG!
Lorem ipsum
1
Schritt 1 – Vorbereitung der Wandhalterung
1. Öffnen Sie die Verpackung und nehmen Sie die Wandhalterung heraus. Entfernen Sie die 2 Abdeckkappen der
Wandplatte wie im Diagramm „A" dargestellt und legen Sie sie zur Seite. (Wichtig: Die Spannung der
Wandhalterung darf NICHT vor der Montage an der Wand eingestellt werden).
Tipp:: Verwenden Sie eine der
Befestigungsschrauben und
drücken Sie das Loch auf der
Rückseite der Wandplatte durch,
um die Abdeckkappen zu lösen
Schritt 2 – Positionieren und Markieren
1. Beachten Sie vor der Markierung, dass die Mittellinie der Frontplatte mit der Wandbefestigungsplatte versetzt
wird, wenn die Wandhalterung an die Wand zurückgeklappt wird (die Höhe des Versatzes variiert, wenn der
Bildschirm angehoben oder abgesenkt wird) - siehe Diagramm „B".
Die Wandhalterung ist auch höhenverstellbar. Berücksichtigen Sie daher die Länge der Kabel, die Sie mit
Ihrem Gerät verwenden, und hinterlassen Sie eine ausreichende Menge Spielraum, damit die Wandhalterung
ordnungsgemäß funktionieren kann.
2. Positionieren Sie die Halterung an der Wand mit der Wandbefestigungsplatte als Vorlage und markieren Sie sie
mit einer Wasserwaage und Bleistift. (Stellen Sie sicher, dass Ihre Markierungen sowohl horizontal als auch vertikal
an der Wand ausgerichtet sind) - siehe Diagramm „C".
Mitte
Display
Schritt 3 – Befestigung der Wandhalterung an Ihrer Wand
Diese Wandhalterung ist so konzipiert, dass sie entweder an festen Holzständer innerhalb herkömmlicher
Gipskartonwände (Trockenbauwände) oder in massiven Ziegel- oder Betonwänden befestigt werden kann.
45
Schritt 3a – Holzständermontage
1. Finden Sie den Holzständer genau auf, markieren Sie die Position der Löcher senkrecht und bohren Sie mit
einem 4 mm Bohrer bis zu einer Tiefe von 80 mm in das Holz – siehe Diagramm „D"..
2. Halten Sie Ihre Wandhalterung in Position und setzen Sie die mitgelieferten Schrauben und Unterlegscheiben
ein. Überprüfen Sie, ob die Wandhalterung eben ist und ziehen Sie sie mit einem 12 mm-Steckschlüssel und einer
Ratsche oder C/G-Steckschlüssel (Kunststoffdübel sind bei der Befestigung in Holz nicht erforderlich) vollständig
in das Holz ein – siehe Diagramm „E". Setzen Sie die Abdeckkappen der Wandplatte wieder auf, sobald die
Wandhalterung befestigt ist.
Diagramm
'D'
v20221025
Diagramm
'A'
Diagramm
'B'
Mitte
Display
Maximale
Höhe
Gesicht
Höhen-
Platte
verstellbarkeit
Minimale
Höhe
Wandbefestigungsplatte
Diagramm
2
Diagramm
'C'
'E'
