Invision EV400 Bedienungsanleitung

www.invisiontechnology.co.uk

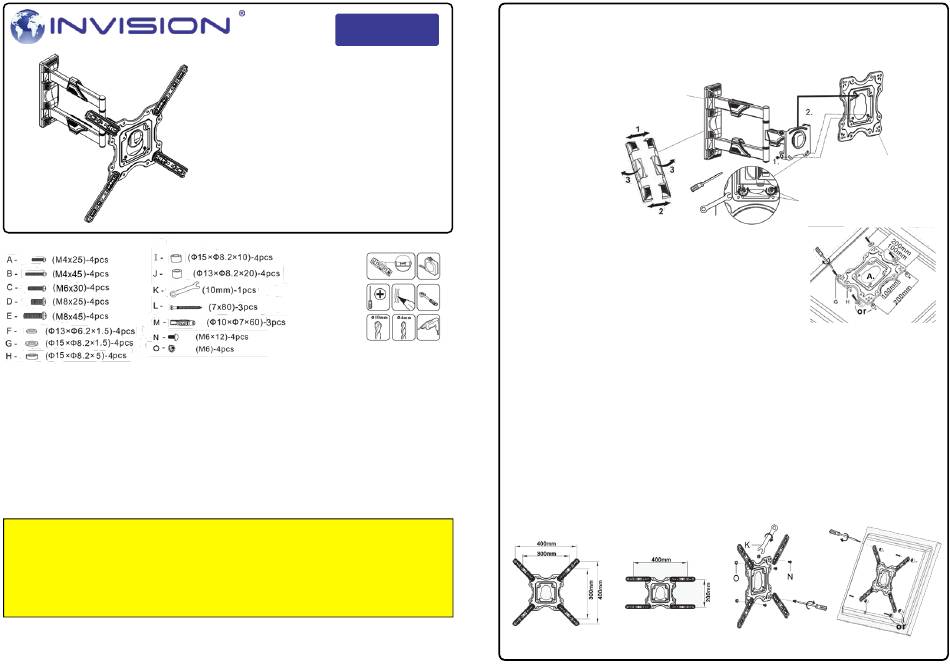

Liste der Einzelteile:
Das Wichtigste zuerst: Überprüfen Sie, ob die Box alle in der obigen Teileliste erwähnten Einzelteile enthält.
Überprüfen Sie die VESA-Kompatibilität: Bitte überprüfen Sie die VESA-Messungen, bevor Sie Löcher bohren
(um die VESA Ihres Fernsehgeräts zu überprüfen, messen Sie den Abstand zwischen den Befestigungslöchern
auf der Rückseite des Fernsehgeräts horizontal und vertikal).
Überprüfen Sie das Gewicht Ihres Fernsehgeräts: Möglicherweise benötigen Sie eine zusätzliche Person, um Ihnen
zu helfen!
Sie benötigen einige zusätzliche Werkzeuge: Einen Bohrer und einen 10-mm-Steinbohraufsatz oder ein 4-mm-
Holzbohraufsatz, je nach Befestigungsfläche, eine Schutzbrille, einen großen Kreuzschlitzschraubendreher, einen
12-mm-Schraubenschlüssel für die Wandbefestigungen (ein 12-mm-Steckschlüsselsatz ist noch besser), einen
Bleistift und eine Wasserwaage.
Bitte tragen Sie eine Schutzbrille, bevor Sie Ihren Bohrer verwenden. Wenn Sie Zweifel bei der Installation dieses
Artikels haben, wenden Sie sich an Ihren Händler oder einen erfahrenen Installateur.
Lesen Sie bitte die Anweisungen vollständig durch und planen Sie, wie Sie Ihre Halterung montieren!
Durch unsachgemäße Installation oder Montage können schwere Personen- und Sachschäden entstehen. Bitte lesen Sie die folgende Warnung sorgfältig durch, bevor Sie beginnen.
• Das Produkt muss von einem professionellen oder kompetenten Installateur installiert werden.
• Wenn Sie die Anweisungen nicht verstehen oder Bedenken oder Fragen haben, wenden Sie sich bitte an uns oder einen kompetenten Installateur.
• Nicht installieren oder zusammenbauen, wenn das Produkt oder die Hardware beschädigt ist oder etwas fehlt. Wenn Sie Ersatzteile benötigen, wenden Sie sich bitte an Invision.
• Dieses Produkt passt für die meisten 22" – 50" Plasma-, LCD-, LED- und OLED-Bildschirme mit einem maximalen Gewicht von 27,2 kg.
• Dieses Produkt wurde für die Verwendung an senkrechten Wänden entwickelt, die aus Holzpfosten (mindestens 51 mm x 102 mm) oder Mauerwerk (aus massivem Beton mit mindestens 2000 PSI Dichte) bestehen.
• Für eine sichere Installation muss die Wand, die Sie verwenden, mindestens das Dreifache des Gewichts der Gesamtlast (TV-Halterung, TV und sämtliches Zubehör) tragen können).
• Verwenden Sie dieses Produkt nicht für andere als den ursprünglichen Zweck.
• Dieses Produkt enthält bewegliche Teile, bitte mit Vorsicht verwenden.
• Achten Sie bei der Installation darauf, die elektrischen Leitungen oder die Stromquelle nicht zu beschädigen.
• Der Hersteller übernimmt keine Verantwortung für die Montage an der Wand oder für daraus resultierende Neben- oder Folgeschäden.
• Der Hersteller lehnt jede Haftung für Modifikationen, unsachgemäße Installation oder Installation über den angegebenen Gewichtsbereich ab.
• Der Hersteller haftet nicht für Schäden, die durch die Verwendung oder Unfähigkeit zur Verwendung des Produkts entstehen.
Fangen wir an!
Wenn Sie Hilfe benötigen, kontaktieren Sie uns bitte unter: help@invisiontechnology.co.uk
Deutsch
Invision EV400
Einarmige TV-Wandhalterung
Bedienungsanleitung
VESA-konform 75 x 75 mm und 100 x 100 mm
Empfohlene Bildschirmgrößen 22"– 50"
Integriertes Kabelmanagement
Tragfähigkeit 27,2 kg (59,9 lb)
Um eine PDF-Anleitung im Großformat zu erhalten, senden
Sie bitte eine E-Mail an help@invisiontechnology.co.uk
Werkzeugliste:
(NICHT mit Wandbefestigungen
verwenden)
WARNUNG!
Pg 1
Schritt 1 Auspacken
1. Öffnen Sie die Box, nehmen Sie die TV-Halterung heraus und entfernen Sie die Abdeckungen der
Wandbefestigungsplatte – siehe Abbildung 'A'. Richten Sie nach dem Entfernen die TV-Halterung gerade aus.
2. Entfernen Sie die unteren zwei M6-Befestigungsschrauben mit dem Schraubenschlüssel 'K' (mitgeliefert), mit
dem die TV-Montageplatte am Halterungsarm befestigt ist (Entfernen Sie NICHT die oberen zwei
Sicherungsmuttern, die die Neigung einstellen).
Wandplattenabdeckungen
Abb 'A'
Tipp: Legen Sie die Halterung
flach hin und ziehen Sie die beiden
Abdeckungen vorsichtig zuerst von
oben und unten auseinander. Dies
sollte dazu führen, dass sich die
anderen Laschen von ihren Haltern
lösen
Schritt 2a Anbringen des Fernsehgeräts an der TV-Befestigungsplatte
1. Legen Sie das Fernsehgerät mit der Vorderseite nach unten auf eine
ebene Fläche, um Zugang zu den 4 Befestigungspunkten (VESA) auf
der Rückseite des Fernsehgeräts zu erhalten.
2. Positionieren Sie die TV-Befestigungsplatte mit der flachen Seite zum
Fernseher auf der Rückseite des Fernsehers und richten Sie sie an den 4
Befestigungspunkten aus. Verwenden Sie die entsprechenden Schrauben,
Unterlegscheiben und Distanzstücke, um die TV-Befestigungsplatte an
Ihrem Fernseher festzuschrauben – siehe Abbildung 'B'.
Die TV-Befestigungsplatte deckt nur Fernseher mit den VESA-
Größen 100x100mm, 100x200mm, 200x100mm und 200x200mm ab.
Siehe unten für größere VESA-Größen.
Schritt 2b Anbringen der TV-Befestigungsarme an der TV-Befestigungsplatte
1. Legen Sie das Fernsehgerät mit der Vorderseite nach unten auf eine ebene Fläche, um Zugang zu den 4
Befestigungspunkten (VESA) auf der Rückseite des Fernsehgeräts zu erhalten. Ordnen Sie die TV-
Befestigungsplatte und die TV-Befestigungsarme auf der Rückseite des Fernsehgeräts an und richten Sie sie an
den 4 Befestigungspunkten aus. Beispiele finden Sie in Abbildung 'C oder D' oder besuchen Sie unsere Website –
Details finden sie unten. (WICHTIG – Die flache Seite der TV-Befestigungsarme muss bei der Montage an der
flachen Seite der TV-Befestigungsplatte angebracht werden).
2. Befestigen Sie die TV-Befestigungsarme nach der Positionierung mit den Befestigungen 'N' und 'O' an der
TV-Befestigungsplatte – siehe Abbildung 'E'.
3. Stellen Sie beim Anbringen der TV-Befestigungsplatte sicher, dass die flache Seite zum Fernseher zeigt.
Verwenden Sie die entsprechenden Schrauben, Unterlegscheiben und Distanzstücke – siehe Abbildung 'F'. Eine
Kombination von Distanzstücken und Unterlegscheiben kann verwendet werden, wenn kürzere
Befestigungsschrauben erforderlich sind, Platz für Kabel gebraucht wird oder wenn die Rückseite des
Fernsehgeräts nicht flach ist.
Abb 'C'
Wenn Sie weitere Abbildungen für VESA-Musterkonfigurationen benötigen,
besuchen Sie bitte unsere Website unter www.invisiontechnology.co.uk
v2.0
oder
M6-Befestigungsschrauben
K
Eine Kombination von Distanzstücken / Unterlegscheiben kann
verwendet werden, wenn kürzere Befestigungsschrauben
erforderlich sind, Platz für Kabel gebraucht wird oder wenn die
Rückseite des Fernsehgeräts nicht flach ist. Verwenden Sie die
Schrauben und Distanzstücke A – J, um die Befestigungsplatte
Abb 'E'
Abb 'D'
Pg 2
TV-Befestigungsplatte
Abb 'B'
an Ihren Fernseher anzubringen
Abb 'F'
