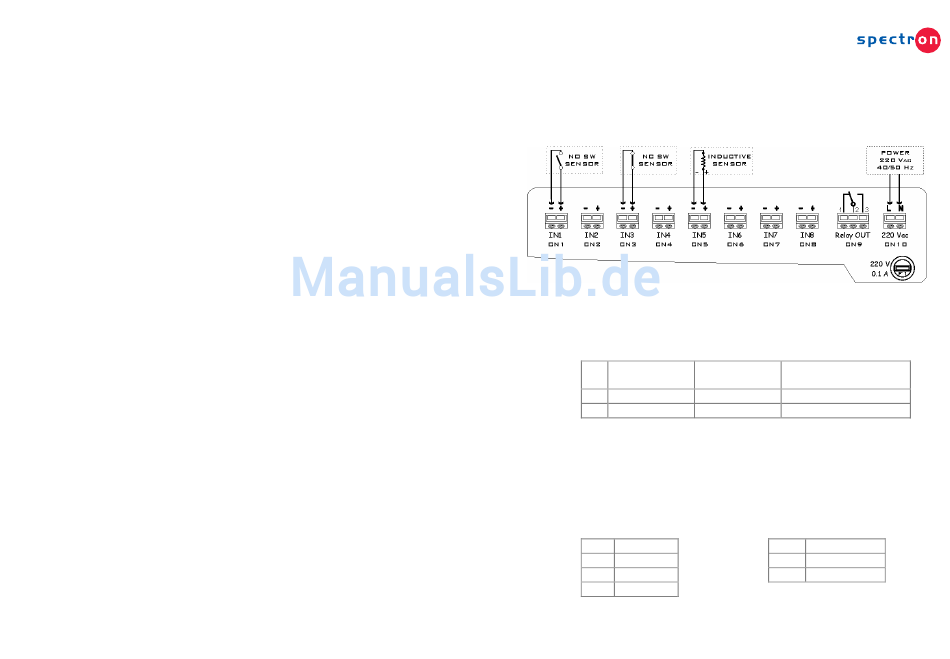

Elektrische Anschlüsse
Achtung!
Jeder Signalgeber muss mit beiden Kabel direkt an den jeweiligen Anschluss
angeschlossen werden. Nicht dargestellte Anschlüsse sind nicht zulässig.
Pin Mechanischer Elektrischer
Schalter
–
COM
+ or
NO NC
CN1 – CN8
Alarmeingang
Pin Signal
1
NC
2
COM
3
NO
CN9
Potentialfreier Ausgang
Induktiver
Schalter Näherungsschalter
– – (blaue Ader)
+ + (braune Ader)
Pin Signal
L 220 Vac – (L)
N 220 Vac – (N)
CN10
220 Vac
