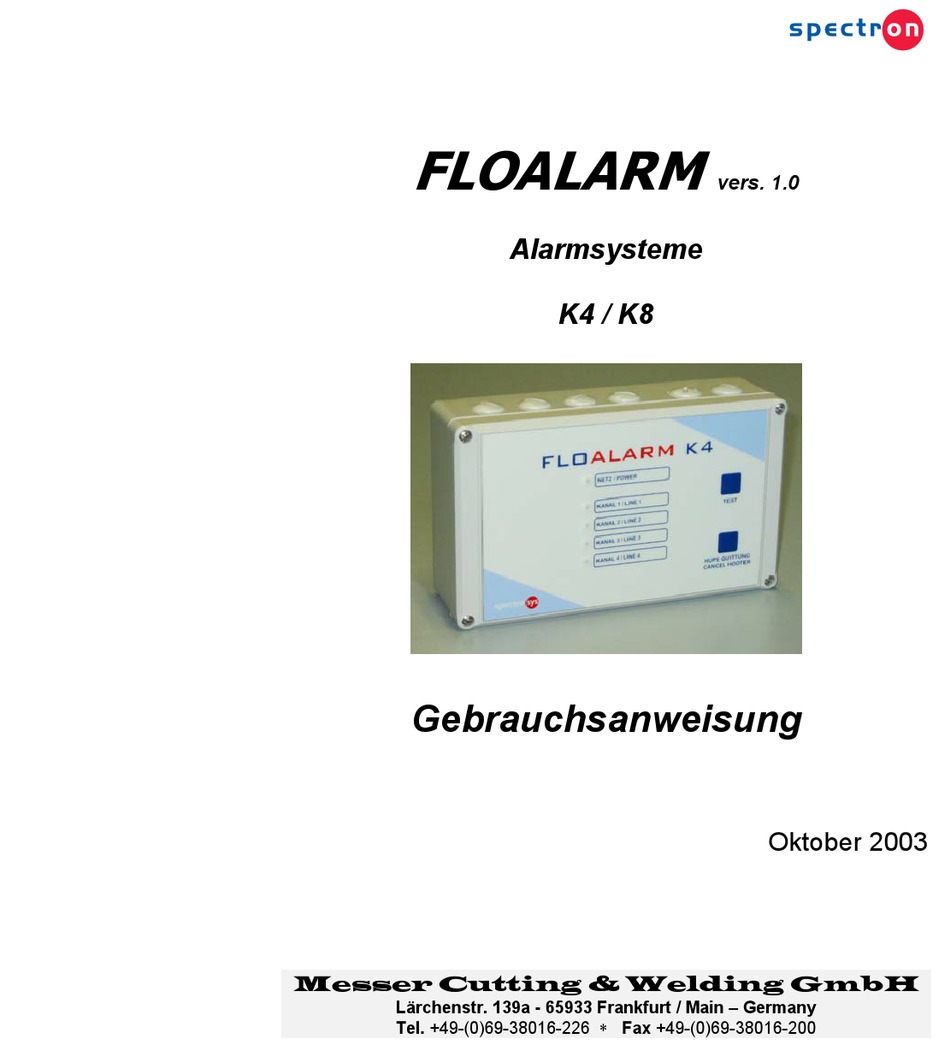

- Seite 1 FLOALARM vers. 1.0 Alarmsysteme K4 / K8 Gebrauchsanweisung Oktober 2003 Messer Cutting & Welding GmbH Lärchenstr. 139a - 65933 Frankfurt / Main – Germany Tel. +49-(0)69-38016-226 ∗ Fax +49-(0)69-38016-200...
-
Seite 2: Inhaltsverzeichnis
Inhalt Verwendung ....................3 Elektrischer Anschluss Netzanschluss ....................Anschluss der Signalgeber................Anschluss potentialfreier Relaiskontakt ............4 Erstinbetriebnahme ..................Programmierung..................5 Funktionsweise....................Alarmablauf ....................7 Programmablauftest ..................8 Fehlende bzw. ungültige Einstellungen............8 Zusammenfassung der Funktionen.............9 Abmessungen ...................10 Elektrische Anschlüsse ................11 Technische Daten ..................12... -
Seite 3: Verwendung
Verwendung FLOALARM K4 und FLOALARM K8 werden als Gasmangelwarneinrichtungen bei Entspannungsstationen, Flaschenbatterien oder Flaschenbündelanlagen eingesetzt. Der Gasmangel wird visuell mittels einer Leuchtdiode und akustisch durch eine Hupe angezeigt. Durch einen integrierten potentialfreien Ausgang kann dieser Alarm z.B. an eine Sammelwarte weitergeleitet werden. -
Seite 4: Elektrischer Anschluss
Elektrischer Anschluß CHTUNG ! – Der Anschluß dieser Geräte erfordert die Beachtung dieser Gebrauchsanweisung und der bestehenden VDE- Richtlinien. Der Anschluß der Schaltgeräte darf nur in spannungsfreiem Zustand von einer Elektrofachkraft ausgeführt werden. Das Gerät darf nur im spannungsfreien Zustand geöffnet werden. Für den Einsatz mit brennbaren Gasen oder Signalgebern in explosionsgefährdeten Bereichen ist die ATEX- Richtlinie 94/9/EG zu beachten. -
Seite 5: Programmierung
PROGRAMMIERUNG Die Programmparameter können mit zwei Drucktasten auf dem Frontpanel eingegeben bzw. geändert werden. Es kann für jeden Kanal die Wirkungsweise (NC oder NO) vorgegeben werden. Des weiteren kann für jeden Kanal eine Verzögerung von 5 Sekunden gewählt werden, dies kann sinnvoll sein wenn der Signalgeber Erschütterungen ausgesetzt ist. - Seite 6 Zum Starten des Programmierablaufes TEST-Taste ca. 10 Sekunden gedrückt halten. Nachdem die Leuchtdioden ausgegangen sind, kann die TEST- Taste losgelassen werden. Nun startet der 1. Schritt im Programmierablauf. Mittels der Hupe Quittieren- Taste wird die gewünschte Option ausgewählt (LED leuchtet stetig = NO; LED blinkt = NC). Mit der TEST- Taste wird nun die Option gespeichert und es geht zu Schritt 2.
-
Seite 7: Alarmablauf
Alarmablauf Ein Alarm läuft in 3 Schritten ab. Fall 1: Signal- Eingang, Quittieren, Signalgrund beseitigen. 1.) Signal- Eingang: Der FLOALARM erhält ein Signal. (z,B.: von einem Kontaktmanometer; geringer Druck in Gasflasche). Die Hupe ertönt und die entsprechende Leichtdiode fängt an zu blinken. 2.) Alarm quittieren: Mit der HUPE-QUITTUNG-Taste kann der Alarm bestätigt werden. -
Seite 8: Programmablauftest
Programmablauftest Die Test- Taste für ca. 3 Sekunden gedrückt halten. Alle Leuchtdioden und die Hupe gehen für 3 Sekunden an. Danach läuft der Programmablauftest entsprechend der unten dargestellten Tabelle ab. Jeder Schritt dauert 3 Sekunden. Funktion Erste Dritte Schritt Prüfung Zweite Option Signal Option... -
Seite 9: Zusammenfassung Der Funktionen
Zusammenfassung der Funktionen Visuelle und Akkustische Signale im Betriebszustand TATUS USTAND Normaler Zustand 1(…. 8) Alarm Nicht quittierter Alarm 1(…. 8) Blinkend Stetig Leuchtend Quittierter Alarm 1(…. 8) 1(…. 8) Blinken aller LEDs Fehlende bzw. falsche Parameter Kein oder quittierter Alarm / gesperrt Hupe Ein oder mehrere unquittierte Alarme Funktionen Hupe... -
Seite 10: Abmessungen
Abmessungen Befestigungsbohrungen... -
Seite 11: Elektrische Anschlüsse
Elektrische Anschlüsse Achtung! Jeder Signalgeber muss mit beiden Kabel direkt an den jeweiligen Anschluss angeschlossen werden. Nicht dargestellte Anschlüsse sind nicht zulässig. Pin Mechanischer Elektrischer Induktiver Schalter Schalter Näherungsschalter – – – (blaue Ader) + (braune Ader) CN1 – CN8 Alarmeingang Signal Signal... -
Seite 12: Technische Daten
220 Vac / 50-60 HZ, P(max) = 8 VA Sicherung 220 V / 0.1 A IP65 Kunstoffgehäuse zur Wandmontage Gehäuse K4 Typ: 200 x 120 x (h) 57 mm K8 Typ: 200 x 120 x (h) 77 mm Namur Spezifikation 5 Vdc < +V < 25 Vdc PANNUNG betätigt...
