Invision FX100 Kurzanleitung

www.InvisionTechnology.co.uk
Teileliste:
(10x60)-2pcs
(7x80)-2pcs
(16x8.2x1.5)-2pcs
Das Wichtigste zuerst: Überprüfen Sie, ob alle Komponenten in der Teileliste enthalten sind.
VESA-Kompatibilität prüfen: Bitte überprüfen Sie die VESA-Maße, bevor Sie Löcher bohren (um die VESA-Kompatibilität
Ihres TV/Monitors zu überprüfen, messen Sie den Abstand zwischen den Befestigungslöchern auf der Rückseite des
TV/Monitors).
Überprüfen Sie das Gewicht Ihres TV/Monitors: Möglicherweise benötigen Sie eine zusätzliche Person, die Ihnen hilft!
Sie benötigen einige zusätzliche Werkzeuge: : Je nach Befestigungsfläche einen Bohrer und einen 10-mm-Steinbohrer
oder einen 4-mm-Holzbohrer, einen großen Kreuzschlitzschraubendreher, einen Bleistift, eine Wasserwaage und einen
12-mm-Steckschlüssel und Ratsche (der12 mm Steckschlüssel kann mit dem mitgelieferten Inbusschlüssel verwendet
werden – Teile C & G).
Bitte tragen Sie eine Schutzbrille, bevor Sie Ihre Bohrmaschine benutzen – wenden Sie sich im Zweifelsfall an Ihren
Händler oder einen Fachmann.
AUSPACKEN - BITTE BEACHTEN SIE: NICHT DEFEKT ODER DEFEKT
Dieses Produkt ist mit der Frontplatte in einem 45°-Winkel verpackt, um in kleinere Verpackungen zu passen und die
Umwelt verschmutzung zu reduzieren. Bitte drehen Sie die Frontplatte um 45° im Uhrzeigersinn, bevor Sie Ihren Monitor
montieren.
BITTE BEACHTEN: Die Drehung der Frontplatte hat konstruktionsbedingt einen hohen Widerstand und erfordert
möglicherweise etwas Kraft, um sich zu bewegen. Dies ist normal und stellt sicher, dass Ihr Bildschirm viele Jahre
lang ohne unerwünschte Bewegungen stabil gehalten wird.
Lesen Sie nun bitte die Anleitung vollständig durch und planen Sie die Montage Ihrer Wandhalterung!
Durch unsachgemäße Installation oder Montage können schwere Personen- und Sachschäden entstehen. Bitte lesen Sie die folgende Warnung sorgfältig durch, bevor Sie beginnen.
• Wenn Sie die Anweisungen nicht verstehen oder irgendwelche Bedenken oder Fragen haben, wenden Sie sich bitte an uns oder einen Fachmann.
• Die Installation oder Montage darf nicht durchgeführt werden, wenn das Produkt oder die Hardware beschädigt ist oder Teile fehlen. Wenn Sie Ersatzteile benötigen, wenden Sie sich bitte an Invision für weitere Unterstützung.
• Dieses Produkt ist für die meisten 17" - 27" TV/Monitore mit bis zu einem Maximalgewicht von 7kg (15.4lb)
• Dieses Produkt eignet sich zur Verwendung an vertikalen Wänden aus Holzstützen (mindestens 2" x 4"/51 mm x 102 mm) oder Mauerwerk (Vollbeton mit einer Dichte von mindestens 2000 PSI).
• Für eine sichere Installation muss die Wand, an der Sie den Fernseher befestigen, mindestens das Dreifache des Gewichts der Gesamtlast tragen können (TV-Halterung, TV sowie sämtliches Zubehör).
• Verwenden Sie dieses Produkt nicht für einen anderen als den vorgesehenen Zweck.
• Dieses Produkt enthält bewegliche Teile, verwenden Sie diese bitte mit Vorsicht.
• Achten Sie bei der Installation des Flachbildschirms darauf, die elektrische Verkabelung oder die Stromquelle nicht zu beschädigen.
• Der Hersteller übernimmt keine Verantwortung für die Montage an der vertikalen Wand oder für zufällige oder Folgeschäden, die sich daraus ergeben.
• Der Hersteller übernimmt keine Haftung für Modifikationen, eine unsachgemäße Installation oder eine Installation über den angegebenen Gewichtsbereich.
• Der Hersteller haftet nicht für Schäden, die durch die Verwendung oder die Unfähigkeit, das Produkt zu verwenden, entstehen.
• Dieses Produkt enthält eine Hochdruckgasfeder. Dieser Mechanismus kann vom Benutzer nicht gewartet werden, und jeder Eingriff könnte zu Verletzungen oder Schäden führen. Bitte entsorgen Sie dieses Produkt mit Vorsicht.
• Um die Leistung der Gasfeder zu gewährleisten, wird empfohlen, den Arm mehrmals im Monat voll auszufahren.
Wenn Sie Hilfe benötigen, kontaktieren Sie uns bitte unter: help@InvisionTechnology.co.uk
Deutsch
Invision FX100
Ergonomischer gasunterstützter
Monitor/TV-Wandhalterung
Bedienungsanleitung
VESA-Konformität 75 x 75 mm und 100 x 100 mm
Empfohlene Bildschirmgrößen 17" - 27"
Integrierte Kabelverwaltung
Tragkraft 2 - 7kg (4,4 - 15,4lbs)
Um eine großformatige PDF-Anleitung zu erhalten, senden
Sie bitte eine E-Mail an help@InvisionTechnology.co.uk
Werkzeugliste:
WARNUNG!
geeignet).
Los geht's!
1

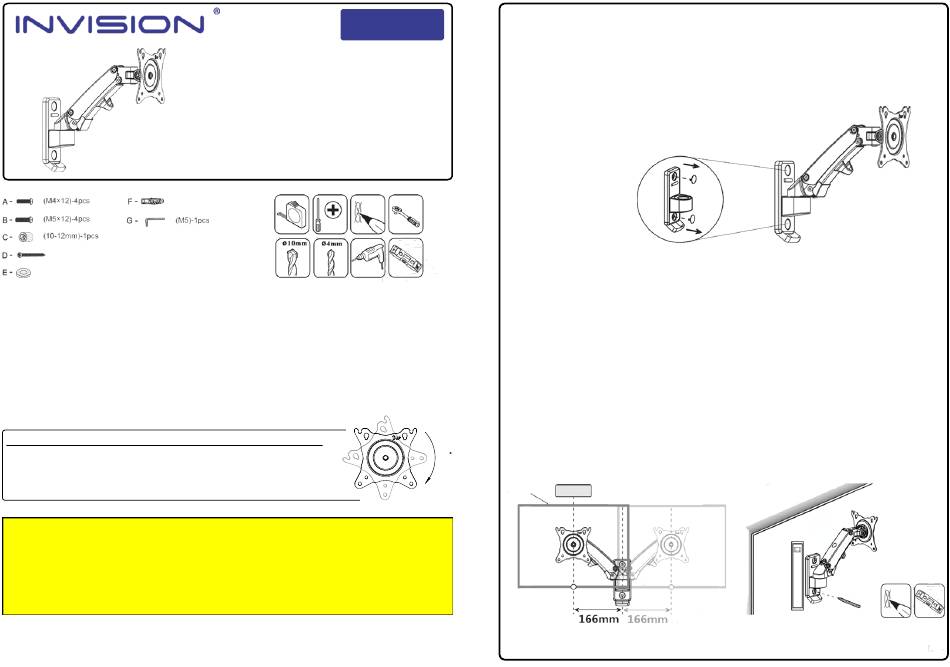

Schritt 1 – Vorbereitung der Wandhalterung
1. Öffnen Sie die Verpackung und nehmen Sie die Wandhalterung heraus. Entfernen Sie die 2 Abdeckkappen
der Wandplatte wie in Diagramm „A" gezeigt und legen Sie sie zur Seite.
(Wichtig: Die Spannung der Wandhalterung darf NICHT vor der Wandmontage eingestellt werden).
Tipp: Verwenden Sie eine
der Befestigungsschrauben
und schieben Sie sie durch
das Loch auf der Rückseite
der Wandplatte, um die
Abdeckkappen zu lösen
Schritt 2 – Positionieren und Markieren
1. Beachten Sie vor dem Markieren, dass die Mittellinie des TVs um 166 mm von der Mittellinie der
Wandbefestigung versetzt ist, wenn die Wandhalterung zurück an die Wand geschoben wird – siehe
Diagramm „B".
Beachten Sie auch die Länge der Kabel, die Sie mit Ihrem Gerät verwenden, und lassen Sie genügend
Spielraum, damit die Wandhalterung ordnungsgemäß funktionieren kann.
2. Positionieren Sie die Halterung mit der Wandbefestigungsplatte als Schablone an der Wand und markieren
Sie die 2 Löcher mit Hilfe einer Wasserwaage und einem Bleistift. (Vergewissern Sie sich, dass Ihre
Markierungen sowohl horizontal als auch vertikal an der Wand deutlich markiert sind) – siehe Diagramm „C".
Diagramm 'B'
45
Bildschirm
Mitte
v20221025
Diagramm 'A'
Diagramm 'C'
2
