www.InvisionTechnology.co.uk
Teileliste:
1
5
2x
2
6
2x
3
4
2x
2x
2x
A
B
C
8X
8X
6X
M4 x 12mm
M5 x 12mm
M6 x 12mm
D
E
F
G
3mm
M8 x 38mm
Flügelmutter
4mm
Verriegelungsplatte
16 x 8.2 x 1.5mm
120mm
2x
Gewindestange
5mm
Schwere Personen- und Sachschäden können die Folge einer unsachgemäßen Installation oder Montage sein. Bitte lesen Sie den folgenden Warnhinweis sorgfältig, bevor Sie beginnen.
•Wenn Sie die Anweisungen nicht verstehen oder Bedenken oder Fragen haben, wenden Sie sich bitte an uns oder einen kompetenten Installateur.
•Installieren oder montieren Sie das Produkt nicht, wenn es beschädigt ist oder Teile fehlen. Wenn Sie Ersatzteile benötigen, wenden Sie sich bitte an Invision, damit wir Ihnen helfen können.
•Dieses Produkt ist für die meisten VESA-kompatiblen 24"-35" LCD/Monitore bis zu einem Maximalgewicht von 15kg (33lb) geeignet.
•Für eine sichere Installation muss der Schreibtisch, an dem Sie das Produkt montieren, mindestens das 3-fache Gewicht der Gesamtlast tragen (Gewicht der Halterung, des Monitors und des gesamten Zubehörs).
•Verwenden Sie dieses Produkt nicht für einen anderen als den ursprünglich vorgesehenen Zweck.
•Dieses Produkt enthält bewegliche Teile, bitte verwenden Sie es mit Vorsicht.
•Achten Sie bei der Installation des Monitors darauf, dass die elektrische Verkabelung oder die Stromquelle nicht beschädigt wird.
•Wichtig - Netz- und Datenkabel dürfen nicht verdreht und/oder abgeschert werden.
•Der Hersteller lehnt jegliche Haftung für Änderungen, unsachgemäße Installation oder Installation über den angegebenen Gewichtsbereich hinaus ab. Der Hersteller haftet nicht für Schäden, die durch den
Gebrauch oder die
•Unfähigkeit, das Produkt zu benutzen.
•Dieses Produkt ist nur für die Verwendung in Innenräumen vorgesehen; die Verwendung dieses Produkts im Freien kann zu Produktversagen und schweren Verletzungen führen.
•Dieses Produkt enthält einen Hochdruck-Gaskolben. Dieser Mechanismus kann nicht vom Benutzer gewartet werden und jeder Eingriff kann zu Verletzungen oder Schäden führen. Bitte entsorgen Sie
ihn mit Vorsicht
•Um die Leistungsfähigkeit des Gaskolbens zu gewährleisten, wird empfohlen, den Arm mehrmals pro Monat vollständig auszufahren.
Legen Sie los!
Wenn Sie Hilfe benötigen, kontaktieren Sie uns bitte unter: help@InvisionTechnology.co.uk
Deutsch
Invision MX900
Ergonomischer Gasunterstützter
Doppel Monitorarm
Gebrauchsanweisung
VESA-Konformität 75x75mm & 100x100mm
Empfohlene Bildschirmgrößen 24" - 35"
Integriertes Kabelmanagement
Belastbarkeit 2 - 15kg (4.4 - 33lbs)
Um eine großformatige PDF-Anleitung zu erhalten, senden
Sie bitte eine E-Mail an help@InvisionTechnology.co.uk
Liste der Werkzeuge:
Wichtig:
1. Markieren Sie das Feld, das alle Artikel in der Teileliste enthält.
Achten Sie darauf, alle internen Verpackungen zu entfernen!
2. Überprüfen Sie die VESA-Montagemaße und das Gewicht des
Bildschirms.
3. Bitte lesen Sie die Anleitung vollständig durch und planen Sie,
wie Sie Ihren Monitor montieren wollen.
4. Sie benötigen möglicherweise zusätzliches Werkzeug: Eine
Bohrmaschine wird nur benötigt, wenn Sie den Monitor durch einen
Schreibtisch hindurch befestigen, der Schraubenzieher wird für die
Befestigung des Bildschirms am Monitorarm verwendet.
WARNUNG!
1

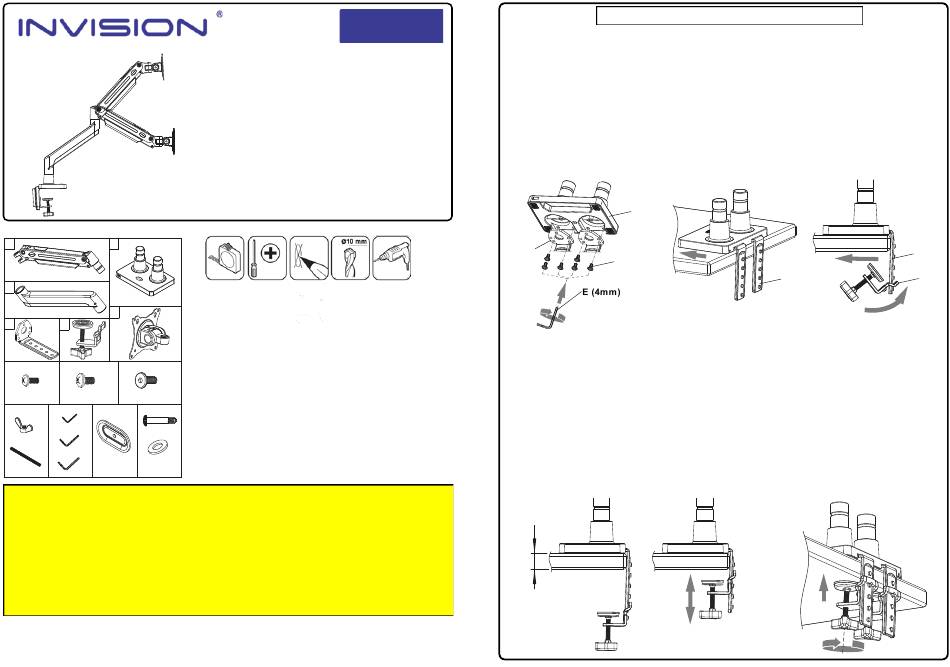

1a. Installation der Klemme
1. Die Klemmplatten (3) mit den Schrauben (C) mit dem 4-mm Inbusschlüssel (F) an der Basis (5) befesti-
gen und festziehen – siehe Abbildung 'A'
2. Um die Klemme auf die richtige Höhe für Ihren Schreibtisch / Arbeitsfläche einzustellen, bringen Sie die
Baugruppe des Monitorfußes an der Kante Ihres Schreibtisches an (verwenden Sie vorerst die Vorderseite
Ihres Schreibtisches, wenn es einfacher ist) – siehe Abbildung 'B '.
3. Schieben Sie die Klemme (4) über die Klemmplatte (3) und richten Sie sie gerade aus, bis sie einrastet.
Wiederholen Sie dies mit der 2. Klemme und der Klemmplatte – siehe Abbildung 'C'. Wiederholen Sie dies
für den zweiten Arm.
Abbildung 'A'
3
4. Messen Sie die Dicke Ihres Schreibtisches und stellen Sie die Höhe Ihrer Klemmen so ein, dass beim
Festziehen der Klemmen genügend Gewinde vorhanden ist, um sie am Desktop zu befestigen – siehe
Abbildung 'D'.
5. Befestigen Sie die Basisgruppe auf der Schreibtischoberfläche, und stellen Sie sicher, dass die Basis
vollständig mit der Oberfläche des Schreibtischs in Kontakt steht und die Kabel durch die Rückseite der
Basis verlaufen – siehe Abbildung 'E'.
Bitte beachten Sie:
Wenn Sie schwere Bildschirme an diesem Monitorarm montieren, prüfen Sie bitte den Schreibtisch /
die Arbeitsfläche, auf der Sie ihn montieren. (Beispiel: Holzoberflächen wie Spanplatten oder MDF
sind komprimierte Platten mit hoher Dichte und erleiden selten Druckstellen oder Einkerbungen.
Natürliche Holzoberflächen sind weicher (nicht komprimiert), daher können Sie einen zusätzlichen
Schutz in Betracht ziehen.
20 - 80mm
v20230323
Buchstaben und Zahlen in ( ) beziehen sich auf die Teileliste
Abbildung 'B'
5
C
Abbildung 'D'
2
Abbildung 'C'
3
4
3
Abbildung 'E'
