5. Positionieren Sie die T-Schienen-Halterung so, dass ihre beiden
Klammern in eine Kante der T-Schiene greifen (1 in Abbildung 4).
Stellen Sie sicher, dass beide Klammern in die T-Schiene greifen.
6. Halten Sie den AP fest und drücken Sie vorsichtig auf die
Verriegelungslasche (2 in Abbildung 4), bis die Klammer in die andere
Kante der T-Schiene greift. Stellen Sie sicher, dass alle drei Klammern
in die T-Schiene greifen.

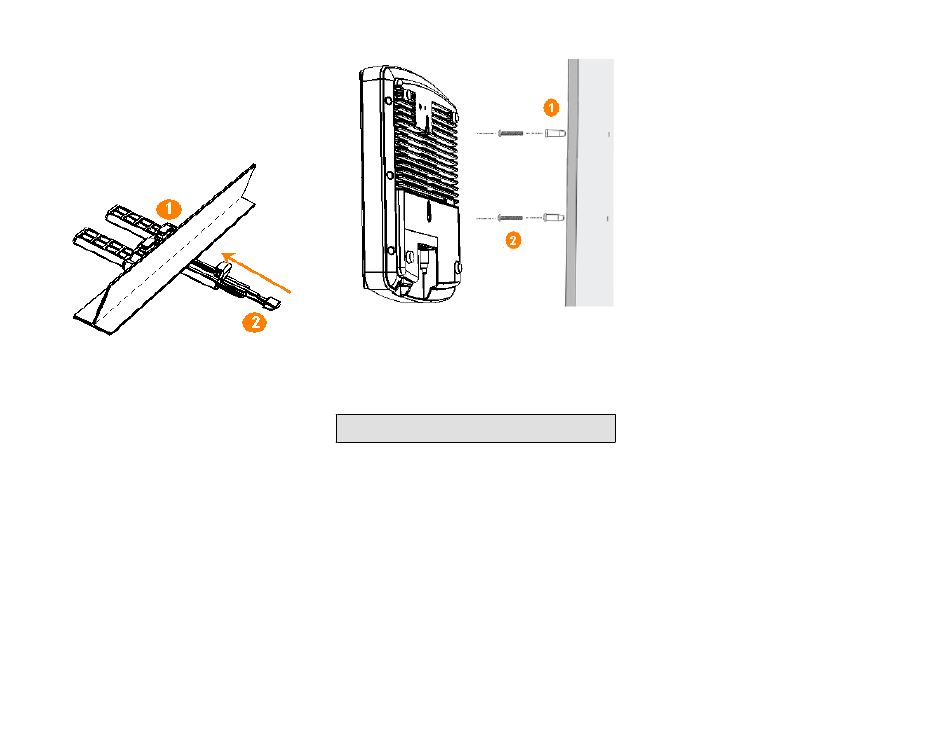

ABBILDUNG4 Anbringen der T-Schienen-Halterung an der T-
Schiene
Montage auf einer ebenen Fläche
Mit den werkseitig mitgelieferten Befestigungsschrauben und Wanddübeln
aus Kunststoff können Sie den AP an einer Wand oder einer anderen
ebenen Fläche befestigen.
1. Verwenden Sie die Montageschablone auf der letzten Seite dieser
Kurzanleitung, um die Positionen für zwei Bohrlöcher auf der
Montagefläche zu markieren.
2. Verwenden Sie einen 4,75-mm-Bohrer (3/16 Zoll), um etwa 25 mm
(1 Zoll) tiefe Löcher in die Montagefläche zu bohren.
3. Setzen Sie die mitgelieferten Dübel (1 in Abbildung 5) und
Befestigungsschrauben (2 in Abbildung 5) in die Montagefläche ein,
wobei ca. 6 mm (1/4 Zoll) der Schraubenköpfe für das AP-Gehäuse
herausstehen.
Copyright © 2019 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht November 2019, Artikelnummer 800-72206-013 Rev E
ABBILDUNG5 Montage auf einer ebenen Fläche
4. Platzieren Sie den AP auf den Befestigungsschrauben, sodass die
Schraubenköpfe in die Löcher am AP-Gehäuse fassen, und drücken Sie
den AP nach unten, bis die AP-Haltelasche einrastet.
R650-Warnhinweise
Ein Warnhinweis macht Sie auf eine mögliche Gefahr aufmerksam, die
Geräte beschädigen kann.
VORSICHT: Die Geräte können an PoE-Netzwerke angeschlossen
werden, ohne auf die Außenanlage zu routen.
Für weitere Informationen
Informationen zum Konfigurieren und Verwalten des AP finden Sie im
Ruckus Wireless Indoor Access Point Benutzerhandbuch, verfügbar unter
https://support.ruckuswireless.com.
