RUCKUS C110 Kurzanleitung

C110 Kabelmodem Access
Point
Kurzanleitung
Diese Kurzanleitung zur Einrichtung enthält schrittweise Anweisungen zur
Einrichtung Ihres Ruckus Wireless C110 Dual Band 802.11ac Wall Plate
Cable Modem Access Point. Nach Abschluss der in dieser Anleitung
beschriebenen Schritte können Sie auf den C110 zugreifen und Ihren
Benutzern kabelgebundenen und drahtlosen Netzwerkzugriff bereitstellen.
BEACHTEN: Für den Betrieb des C110 ist mindestens die Firmware-
Version SmartZone 3.4.1 oder höher bzw. ZoneDirector 9.13.3 oder
höher erforderlich.
Das C110 verfügt über zahlreiche Optionen:
• Zum Lieferumfang gehört ein DOCSIS (oder EuroDOCSIS) 3.0-
Kabelmodem
• Das Gerät kann auf einer Standard-US- oder EU-Wandsteckdose mit
einem Anschluss montiert werden.
• Es verfügt über Bodenausschnitte für ein oder zwei Bypass-Kabel. Die
Montagehalterung ist mit Haken versehen, damit die Bypass-Kabel bei
der Befestigung des C110 am Montagesockel an den Aussparungen
ausgerichtet bleiben.
• Es kann ein USB-Gerät mit geringem Stromverbrauch (0,5 W oder
weniger) eingesteckt werden.
Diese Anleitung in anderen Sprachen
• 请从以下网站获得该指南的简体中文版
http://
docs.commscope.com/?docs-box.
• Vous trouverez la version française de ce guide à l'adresse suivante
http://docs.commscope.com/?docs-box.
• このガイドの日本語版は
http://docs.commscope.com/?docs-box
ご覧ください。
• 이 가이드의 한국어 버전은 웹 사이트
(http://docs.commscope.com/?
docs-box) 에서 확인하시기 바랍니다.
• Veja a versão em português (Brasil) deste guia em
docs.commscope.com/?docs-box
• Puede ver la versión en español (América Latina) de esta guía en
docs.commscope.com/?docs-box
Vor dem Start
Prüfen Sie vor der Bereitstellung von RUCKUS-Produkten, ob Software und
Versionsdokumentation auf dem neuesten Stand sind.
• Versionshinweise und andere Benutzerdokumentation finden Sie unter
http://support.ruckuswireless.com/documents.
• Software-Upgrades sind unter http://support.ruckuswireless.com/
software verfügbar.
Copyright © 2019 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht November 2019, Artikelnummer 800-71062-001 Rev G
• Informationen zur Softwarelizenz und zur beschränkten Garantie finden
Sie unter http://support.ruckuswireless.com/warranty.
Bevor Sie Ihren RUCKUS Access Point in Betrieb nehmen, vergewissern
Sie sich, dass alle in der Packungsbeilage aufgeführten Teile in der
Packung enthalten sind. Sollte ein Artikel beschädigt sein oder fehlen,
benachrichtigen Sie bitte Ihren autorisierten RUCKUS-
Vertriebsmitarbeiter. Vergewissern Sie sich auch, dass Sie über die
erforderliche Hardware und das erforderliche Werkzeug verfügen.
Paketinhalte
• C110 Kabelmodem Access-Point
• AC/DC-Stromversorgung
• Montagehalterung
• Zwei 6 mm M3 Torx-Schrauben (weiß)
• Vier 1" 6–32 Gewinde Phillips Flachkopf Maschinenschrauben
• Zwei 4" lange Kabelbinder
• Erklärung zur Produktgarantie
• Merkblatt zu Vorschriften
• Konformitätserklärung, falls erforderlich
• Diese Kurzanleitung
Erforderliche Werkzeuge und
Einrichtungsanforderungen
• Kreuzschlitzschraubendreher Nr. 2 und Torx-Schraubendreher T10 für
die Schrauben der Montagehalterung
• Koaxialkabel für Backhaul
• Eine standardmäßige US- oder EU-konforme Wandsteckdose mit einem
Anschluss
BEACHTEN: Wenn keine Standard-Wandsteckdose verfügbar ist, bietet
Ruckus eine C110-Abstandshalterung (Teil #902-0124-0000) als
optionales Zubehör an.
Über Peripheriegeräte
Das C110 kann USB-Geräte über den USB-Anschluss an der Unterseite des
Geräts mit Strom versorgen.
Der USB-Anschluss ist für stromsparende Geräte wie BLE (Bluetooth Low
Energy) Beacons vorgesehen. Die maximale Leistung, die der USB-
Anschluss liefern kann, beträgt 0,5 W.
で
Schritt 1: Konfigurieren des Kabelmodems
(optional)
http://
BEACHTEN: Das C110 erhält normalerweise beim Einschalten die
neueste WLAN-AP- und CM-Firmware sowie die anfänglichen
http://
Konfigurationseinstellungen vom Ruckus WLAN-Controller bzw. vom
CMTS (Cable Modem Termination System) für
Hochgeschwindigkeitsdatendienste; wenn dies der Fall ist, überspringen
Sie die folgenden Schritte und fahren Sie mit Schritt 6 fort: Anbringen
der Montagehalterung an eine Dose
Wenn der WLAN-AP im C110 beim Einschalten nicht die neueste Firmware
und die anfänglichen Konfigurationseinstellungen vom Ruckus WLAN-
Controller erhält, oder wenn der WLAN-AP im Standalone-Modus
betrieben werden soll, fahren Sie mit den folgenden Schritten fort:
• Schritt 2: Verbinden des Computers mit dem C110
• Schritt 3: Vorbereitung Ihres Computers für die Einrichtung des C110
• Schritt 4: Anmeldung am C110 Access Point
• Schritt 5: Anpassen der Wireless-Einstellungen
SCHRITT 2: VERBINDEN DES COMPUTERS MIT
DEM C110
BEACHTEN: Die folgenden Anweisungen beziehen sich auf die
Konfiguration der drahtlosen Schnittstellen des C110. Wenn Ihr C110
seine Konfigurationseinstellungen vom CMTS/Ruckus WLAN-Controller
erhält, überspringen Sie diese Schritte und fahren Sie mit Schritt 6 fort:
Anbringen der Montagehalterung an einer Dose
BEACHTEN: Für diesen Schritt benötigen Sie einen Computer mit einem
Ethernet-Anschluss, eine WLAN-Karte und einen Webbrowser.

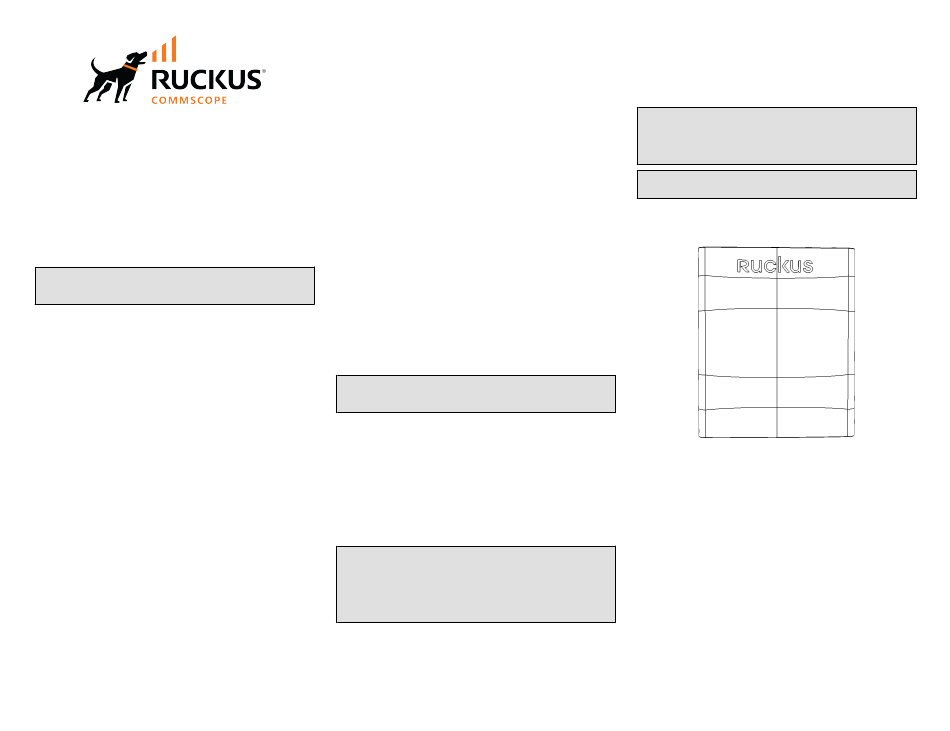

ABBILDUNG1 Vorderansicht
1. Nachdem Sie das C110 aus der Verpackung genommen haben, stellen
Sie es neben den Computer.
2. Verbinden Sie den Netzwerkanschluss Ihres Computers über ein
Ethernet-Kabel mit einem der Ethernet-Anschlüsse an der Unterseite
des C110.
3. Verbinden Sie das C110 über ein Netzteil (im Lieferumfang enthalten)
mit einer geschützten 12-VDC-Stromquelle.
Blatt 1 von 3
