Angaben zum Produkt
2.12.4 Gerät mit Basismodul (Zubehör CS 35) und Set Anschlussadapter (Zubehör CS 17)
Das Zubehör CS 17 dient zum bauseitigen Anschluss ohne Anschluss-
Set.
30
139
51
51
6
76
204

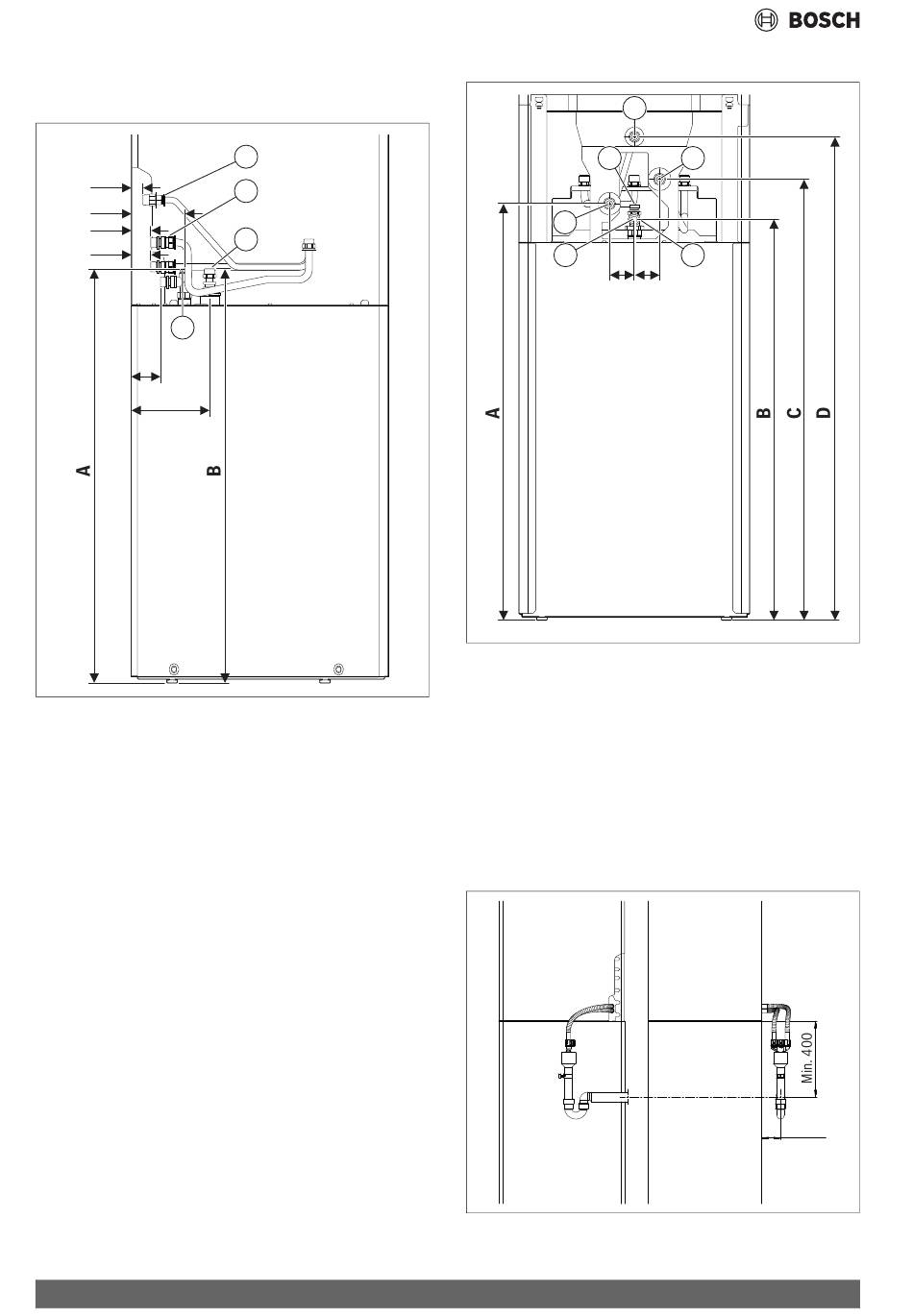

Bild 15 Ansicht von der linken Seite (Maße in mm)
[1] Warmwasser R 3/4"
[2] Heizungsrücklauf R 3/4"
[3] Gas R 3/4"
[4] Heizungsvorlauf R 3/4"
[5] Kaltwasser R 3/4"
[6] Zirkulation G 1/2"
A 1078 mm
B 1077 mm
16
3
4
5
0010029294-002
4
3
2
1
65 65
Bild 16 Ansicht von der Rückseite (Maße in mm)
[1] Warmwasser R 3/4"
[2] Heizungsrücklauf R 3/4"
[3] Zirkulation G 1/2"
[4] Gas R 3/4"
[5] Heizungsvorlauf R 3/4"
[6] Kaltwasser R 3/4"
A 1084 mm
B 1043 mm
C 1148 mm
D 1258 mm

2.12.5 Montage des Kondensatsiphons

A
Bild 17 A: Ansicht von der rechten Seite (Maße in mm)
B: Ansicht von vorn (Maße in mm)
Condens 5300i WM – 6721831198 (2023/02)
5
6
0010029296-002
B
Min. 65
0010029220-001
