Daikin RXA20A5V1B9 Referenz Für Installateure Seite 53

RXA-A9, RXM-R9, ARXM-R9
R32 Split-System-Klimageräte
4P519439-12W – 2022.11

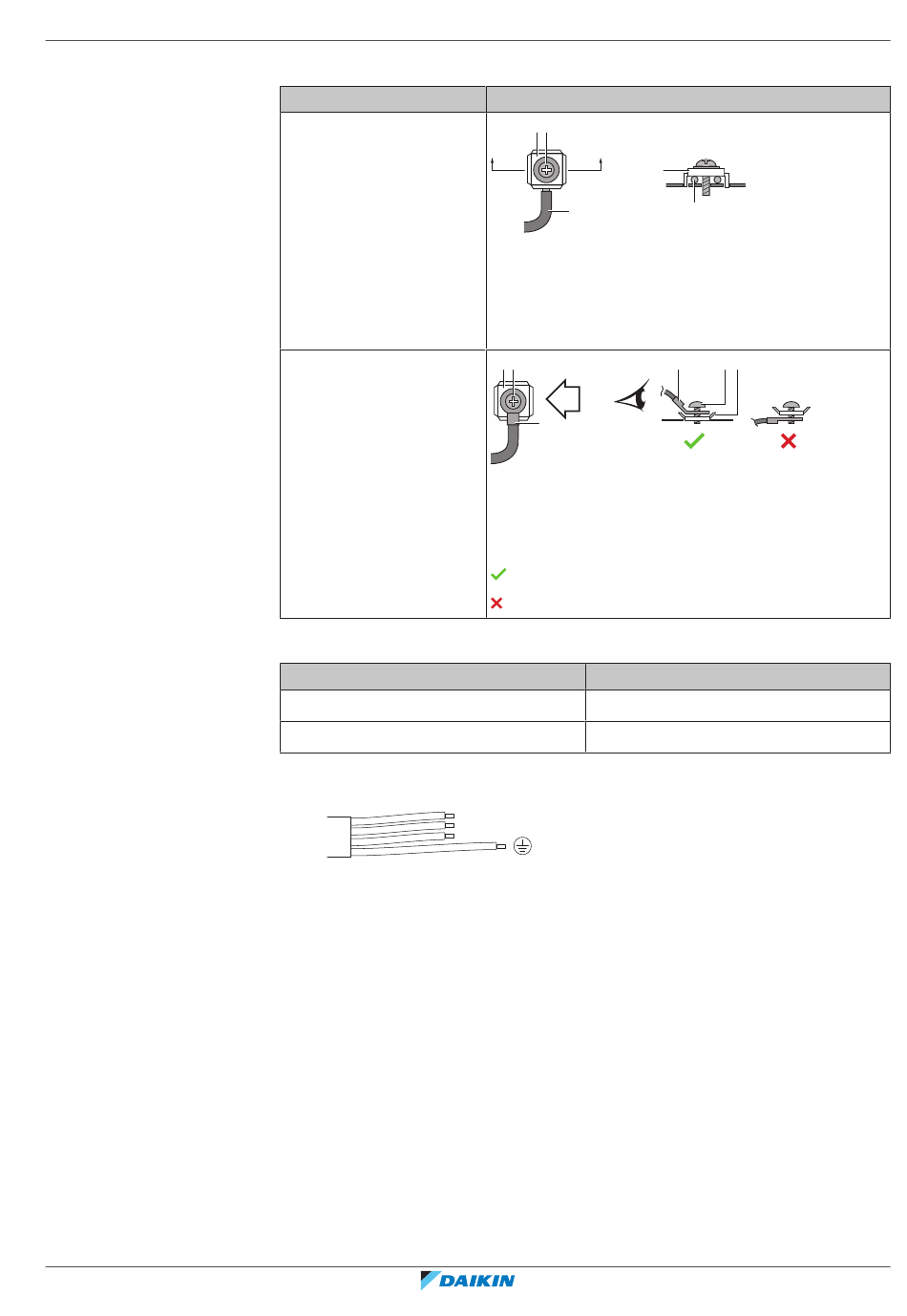

Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp
Einadriges Kabel
Oder
Litzendraht verdrillt zu
einer "massiven"
Verbindung
Litzenkabel mit runder,
gecrimpter
Anschlussklemme
Anzugsdrehmomente
Element
M4 (X1M)
M4 (Erde)
▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein
als die anderen Drähte.
Installationsverfahren
c b
A A´
a
a Geringeltes Kabel (einadriges oder verdrilltes
Litzenkabel)
b Schraube
c Flache Unterlegscheibe
c b
B
B
a
a Anschluss
b Schraube
c Flache Unterlegscheibe
Zulässig
NICHT zulässig
1-3
9 Elektroinstallation
|
AA´
c
a
a b c
Anzugsdrehmoment (N•m)
1,5~1,6
1,4~1,5
Referenz für Installateure
53
