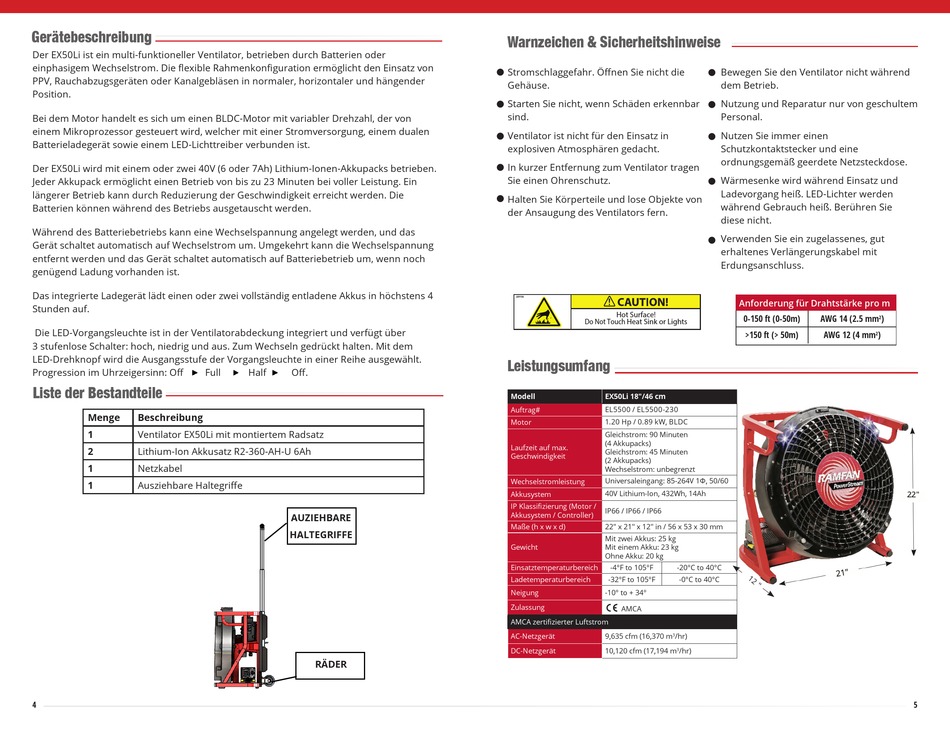

Gerätebeschreibung
Der EX50Li ist ein multi-funktioneller Ventilator, betrieben durch Batterien oder
einphasigem Wechselstrom. Die flexible Rahmenkonfiguration ermöglicht den Einsatz von
PPV, Rauchabzugsgeräten oder Kanalgebläsen in normaler, horizontaler und hängender
Position.
Bei dem Motor handelt es sich um einen BLDC-Motor mit variabler Drehzahl, der von
einem Mikroprozessor gesteuert wird, welcher mit einer Stromversorgung, einem dualen
Batterieladegerät sowie einem LED-Lichttreiber verbunden ist.
Der EX50Li wird mit einem oder zwei 40V (6 oder 7Ah) Lithium-Ionen-Akkupacks betrieben.
Jeder Akkupack ermöglicht einen Betrieb von bis zu 23 Minuten bei voller Leistung. Ein
längerer Betrieb kann durch Reduzierung der Geschwindigkeit erreicht werden. Die
Batterien können während des Betriebs ausgetauscht werden.
Während des Batteriebetriebs kann eine Wechselspannung angelegt werden, und das
Gerät schaltet automatisch auf Wechselstrom um. Umgekehrt kann die Wechselspannung
entfernt werden und das Gerät schaltet automatisch auf Batteriebetrieb um, wenn noch
genügend Ladung vorhanden ist.
Das integrierte Ladegerät lädt einen oder zwei vollständig entladene Akkus in höchstens 4
Stunden auf.
Die LED-Vorgangsleuchte ist in der Ventilatorabdeckung integriert und verfügt über
3 stufenlose Schalter: hoch, niedrig und aus. Zum Wechseln gedrückt halten. Mit dem
LED-Drehknopf wird die Ausgangsstufe der Vorgangsleuchte in einer Reihe ausgewählt.
Progression im Uhrzeigersinn: Off Full

Liste der Bestandteile

Menge Beschreibung
1
Ventilator EX50Li mit montiertem Radsatz
2
Lithium-Ion Akkusatz R2-360-AH-U 6Ah
1 Netzkabel
1 Ausziehbare Haltegriffe
4
Half Off.
AUZIEHBARE
HALTEGRIFFE
RÄDER
Warnzeichen & Sicherheitshinweise
● Stromschlaggefahr. Öffnen Sie nicht die
Gehäuse.
● Starten Sie nicht, wenn Schäden erkennbar
sind.
●
Ventilator ist nicht für den Einsatz in
explosiven Atmosphären gedacht.
● In kurzer Entfernung zum Ventilator tragen
Sie einen Ohrenschutz.
●
Halten Sie Körperteile und lose Objekte von
der Ansaugung des Ventilators fern.
LB9106
Hot Surface!
Do Not Touch Heat Sink or Lights

Leistungsumfang

Modell EX50Li 18"/46 cm
EL5500 / EL5500-230
Auftrag#
Motor 1.20 Hp / 0.89 kW, BLDC
Gleichstrom: 90 Minuten
(4 Akkupacks)
Laufzeit auf max.
Gleichstrom: 45 Minuten
Geschwindigkeit
(2 Akkupacks)
Wechselstrom: unbegrenzt
Wechselstromleistung Universaleingang: 85-264V 1Φ, 50/60
40V Lithium-Ion, 432Wh, 14Ah
Akkusystem
IP Klassifizierung (Motor /
IP66 / IP66 / IP66
Akkusystem / Controller)
Maße (h x w x d) 22" x 21" x 12" in / 56 x 53 x 30 mm
Mit zwei Akkus: 25 kg
Gewicht Mit einem Akku: 23 kg
Ohne Akku: 20 kg
Einsatztemperaturbereich -4°F to 105°F
Ladetemperaturbereich -32°F to 105°F
Neigung -10° to + 34°
Zulassung
AMCA
AMCA zertifizierter Luftstrom
AC-Netzgerät 9,635 cfm (16,370 m /hr)
3
DC-Netzgerät 10,120 cfm (17,194 m
● Bewegen Sie den Ventilator nicht während
dem Betrieb.
● Nutzung und Reparatur nur von geschultem
Personal.
● Nutzen Sie immer einen
Schutzkontaktstecker und eine
ordnungsgemäß geerdete Netzsteckdose.
● Wärmesenke wird während Einsatz und
Ladevorgang heiß. LED-Lichter werden
während Gebrauch heiß. Berühren Sie
diese nicht.
Verwenden Sie ein zugelassenes, gut
●
erhaltenes Verlängerungskabel mit
Erdungsanschluss.
Anforderung für Drahtstärke pro m
0-150 ft (0-50m) AWG 14 (2.5 mm
>150 ft (> 50m) AWG 12 (4 mm
-20°C to 40°C
-0°C to 40°C
/hr)
3
)
2
