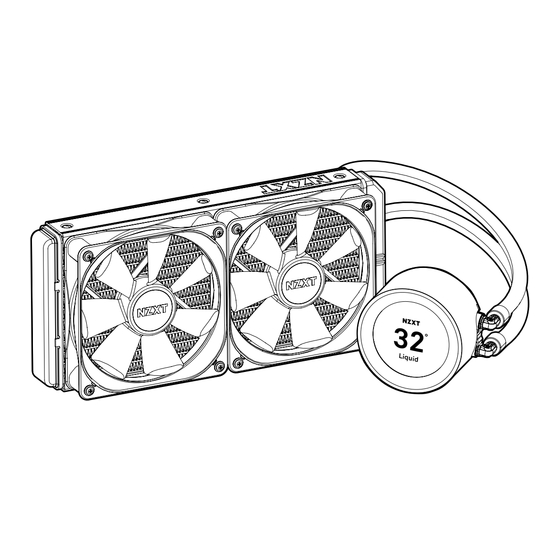

NZXT KRAKEN ELITE 240 Bedienungsanleitung

Wasserkühlung mit lcd-anzeige
Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

KRAKEN ELITE
24 0MM / 280M M / 36 0MM -WASS ERKÜHLUN G MIT LCD-ANZEIGE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für NZXT KRAKEN ELITE 240

Inhaltszusammenfassung für NZXT KRAKEN ELITE 240

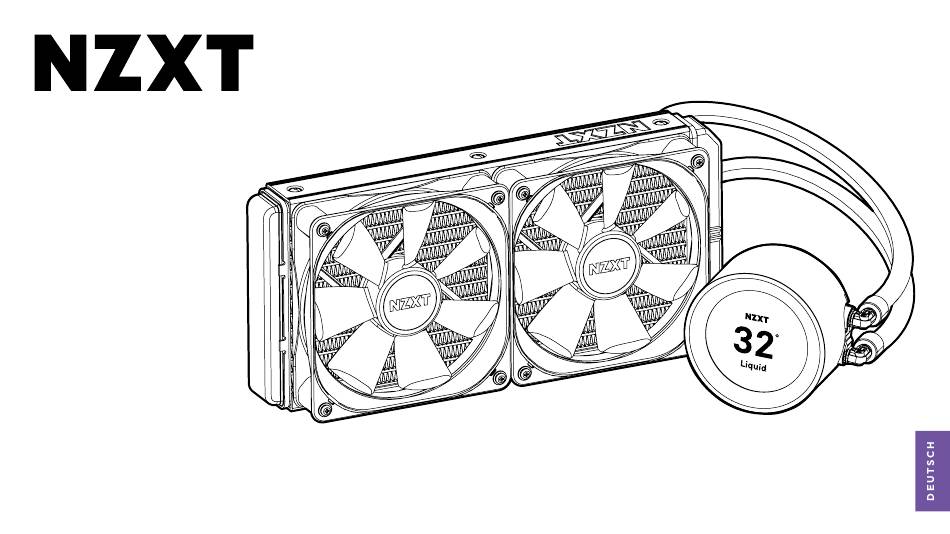

  • Seite 1 KRAKEN ELITE 24 0MM / 280M M / 36 0MM -WASS ERKÜHLUN G MIT LCD-ANZEIGE...
  • Seite 2 ......... . VON NZXT CAM 2. EINLEITUNG HARDWARE 5.
  • Seite 3 1. KOMPONENTEN LISTE K R A K E N E L I T E A. Kraken Elite 240 / 280 / 360 C. AMD-Halterung B. Intel-Halterung (vormontiert) D. Intel-Rückplatte...
  • Seite 4 KOMPONENTEN LISTE K R A K E N E L I T E E. Intel-Sockel 1200/115X Abstandshalter I. 30 mm UNC 6-32 Lüfterschraube 240 – x8 | 280 – x8 | 360 – x12 F. Intel-Sockel 1700 Abstandshalter J. 5 mm UNC 6-32 Schraube 240 –...
  • Seite 5 KOMPONENTEN LISTE K R A K E N E L I T E M. Breakoutkabelsatz N. F-Serie – Static Pressure-Lüfter 240 – x2 120mm | 280 – x2 140mm | 360 – x3 120mm...

  • Seite 6: Einleitung Hardware

    2. EINLEITUNG HARDWARE K R A K E N E L I T E BREAKOUTKABELSATZ M4. Lüftersplitter M2. SATA-Stromanschluss für Pumpe M3. USB-Anschluss M1. 3-poliger Anschluss für Pumpe...

  • Seite 7: Monitorstandfußes

    3. MONITORSTANDFUßES K R A K E N E L I T E Montage Der Pumpe- BEFESTIGUNG DES ............... RADIATORS UND DER LÜFTER Intel LGA 1700&1200/115X Montage Der Pumpe- ANSCHLUSS DER PUMPE UND LÜFTER ....AN DIE STROMVERSORGUNG AMD Socket AM5, AM4, STRX4 &...
  • Seite 8 3.1 MONTAGE DER PUMPE-INTEL LGA 1700&1200/115X K R A K E N E L I T E SCHRITT 1 Alle vier Schieber der Intel-Rückplatte auf folgende Stellung schieben: • die innerste für Sockel 1200 / 115X • die äußerste für Sockel 1700 SOCKET 1200/115X SOCKET 1700...
  • Seite 9 3.1 MONTAGE DER PUMPE-INTEL LGA 1700&1200/115X K R A K E N E L I T E SCHRITT 2 Die Intel-Rückplatte an der Rückseite des Mainboards befestigen.
  • Seite 10 3.1 MONTAGE DER PUMPE-INTEL LGA 1700&1200/115X K R A K E N E L I T E SCHRITT 3 Die vier Abstandshalter für den Sockel von der Frontseite des Mainboards aus befestigen.
  • Seite 11 3.1 MONTAGE DER PUMPE-INTEL LGA 1700&1200/115X K R A K E N E L I T E SCHRITT 4 Den Pumpenschlauch je nach Build verlegen. Die DEFAULT SOFTWARE ADJUSTABLE Ausrichtung des Displays kann in Schritten von 90° über NZXT CAM angepasst werden.
  • Seite 12 3.1 MONTAGE DER PUMPE-INTEL LGA 1700&1200/115X K R A K E N E L I T E SCHRITT 5 SOCKET 1700 Die Pumpe mit der Halterung auf die CPU setzen. Die SOCKET 1200 / 115X Abstandshalter durch die Bohrungen an der Halterung führen und in der angegebenen Reihenfolge mit den Rändelmuttern sichern.
  • Seite 13 3.2 MONTAGE DER PUMPE- K R A K E N E L I T E AMD SOCKET AM5, AM4, STRX4* & TR4* SCHRITT 1 Die AMD-Befestigungsplatte entfernen und die Originalrückplatte an der Rückseite des Mainboards belassen. BITTE BEACHTEN: FÜR DEN SOCKEL TR4 GEHE BITTE GLEICH ZU AMD - SCHRITT 4...
  • Seite 14 3.2 MONTAGE DER PUMPE-AMD SOCKET AM5, AM4, STRX4 & TR4 K R A K E N E L I T E SCHRITT 2 Die vier AMD-Manschetten von der Frontseite des Mainboards aus befestigen. Je nach Sockel muss sichergestellt werden, dass die Manschetten so ausgerichtet sind, dass der Name des Sockels nach oben zeigt.
  • Seite 15 3.2 MONTAGE DER PUMPE-AMD SOCKET AM5, AM4, STRX4 & TR4 K R A K E N E L I T E SCHRITT 3 Die vier AMD-Abstandshalter von der Frontseite des Mainboards aus befestigen.

  • Seite 16: Schritt 4 - Austauschen Der Halterung

    3.2 MONTAGE DER PUMPE-AMD SOCKET AM5, AM4, STRX4 & TR4 K R A K E N E L I T E SCHRITT 4 - AUSTAUSCHEN DER HALTERUNG 1. Die Intel-Halterung kräftig in Richtung Pumpe schieben und dabei gedrückt halten. 2. Zum Lösen Intel-Halterung gegen den Uhrzeigersinn drehen. 3.
  • Seite 17 K R A K E N E L I T E SCHRITT 5 Den Pumpenschlauch je nach Build verlegen. Wir empfehlen DEFAULT SOFTWARE ADJUSTABLE die Installation mit den Schläuchen in 6-Uhr-Position. Die Ausrichtung des Displays kann in Schritten von 90° über NZXT CAM angepasst werden.
  • Seite 18 3.2 MONTAGE DER PUMPE-AMD SOCKET AM5, AM4, STRX4 & TR4 K R A K E N E L I T E 54 MM SCHRITT 6 Die Pumpe mit der Halterung auf die CPU setzen. Die Abstandshalter durch die Bohrungen an der Halterung führen und in der angegebenen Reihenfolge mit den 90MM Rändelmuttern sichern.

  • Seite 19: Befestigung Des Radiators Und Der Lüfter

    3.3 BEFESTIGUNG DES RADIATORS UND DER LÜFTER K R A K E N E L I T E JE NACH BEFESTIGUNGSWEISE SIND FOLGENDE SCHRAUBEN ZUR BEFESTIGUNG DES RADIATORS ZU VERWENDEN: • DIREKTE BEFESTIGUNG • INDIREKTE BEFESTIGUNG ANMERKUNG • Um Beschädigungen zu vermeiden, immer Unterlegscheiben verwenden.

  • Seite 20: Direkte Befestigung

    3.3 BEFESTIGUNG DES RADIATORS UND DER LÜFTER K R A K E N E L I T E DIREKTE BEFESTIGUNG Passt der Radiator direkt auf das Gehäuse, zunächst den/die Lüfter mithilfe der 30 mm Lüfterschrauben und Unterlegscheiben montieren. Anschließend den Radiator mithilfe der 5 mm Gehäuseschrauben und Unterlegscheiben befestigen.

  • Seite 21: Indirekte Befestigung

    3.3 BEFESTIGUNG DES RADIATORS UND DER LÜFTER K R A K E N E L I T E INDIREKTE BEFESTIGUNG Um den/die Lüfter zwischen Radiator und Chassis zu montieren, zur Befestigung 30 mm Lüfterschrauben und Unterlegscheiben verwenden.

  • Seite 22: Anschluss Der Pumpe Und Lüfter An Die Stromversorgung

    3.4 ANSCHLUSS DER PUMPE UND LÜFTER K R A K E N E L I T E AN DIE STROMVERSORGUNG SCHRITT 1 Das Breakoutkabel mit der Pumpe verbinden.
  • Seite 23 3.4 ANSCHLUSS DER PUMPE UND LÜFTER AN DIE STROMVERSORGUNG K R A K E N E L I T E SCH RI TT 2 SCHR ITT 3 SCHRITT 5 SCH RI TT 4...
  • Seite 24 3.4 ANSCHLUSS DER PUMPE UND LÜFTER AN DIE STROMVERSORGUNG K R A K E N E L I T E SCHRITT 2 Das 4-polige PWM-Lüfterkabel mit einem offenen Header am Lüftersplitter verbinden.
  • Seite 25 3.4 ANSCHLUSS DER PUMPE UND LÜFTER AN DIE STROMVERSORGUNG K R A K E N E L I T E SCHRITT 3 Den 3-poligen Anschluss der Pumpe mit dem 4-poligen Anschluss CPU_FAN oder AIO_PUMP am Mainboard verbinden. ANMERKUNG • Wird CPU_FAN nicht verwendet, gegebenenfalls die Lüfterfehler-Warnung im BIOS des Mainboards deaktivieren.
  • Seite 26 3.4 ANSCHLUSS DER PUMPE UND LÜFTER AN DIE STROMVERSORGUNG K R A K E N E L I T E SCHRITT 4 Den USB-Anschluss an einen freien internen USB 2.0-Header am Mainboard anschließen.
  • Seite 27 3.4 ANSCHLUSS DER PUMPE UND LÜFTER AN DIE STROMVERSORGUNG K R A K E N E L I T E SCHRITT 5 Das SATA-Stromkabel der Pumpe an einen freien SATA- Stromanschluss anschließen.

  • Seite 40: Revision History

    5.4 REVISION HISTORY K R A K E N E L I T E Version 3.0, 2023/03/03 A - 1 2...
