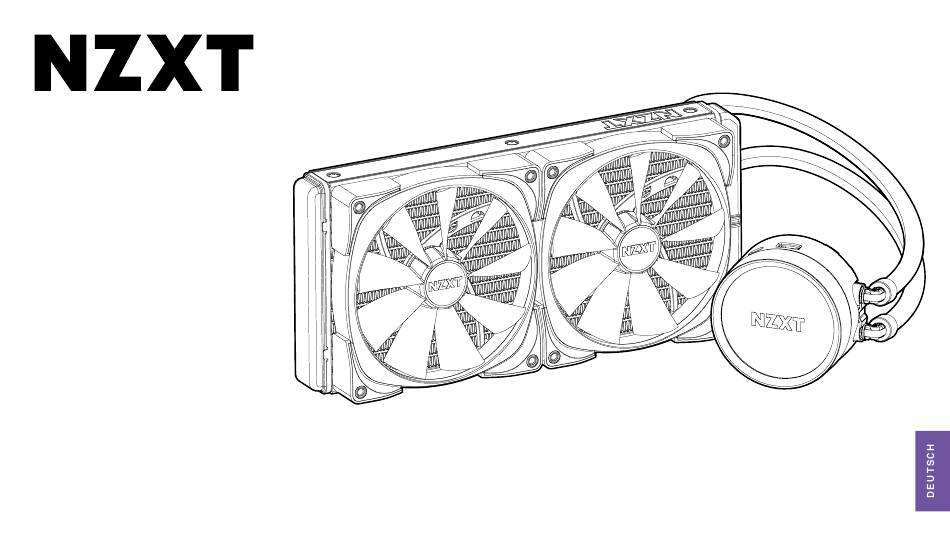

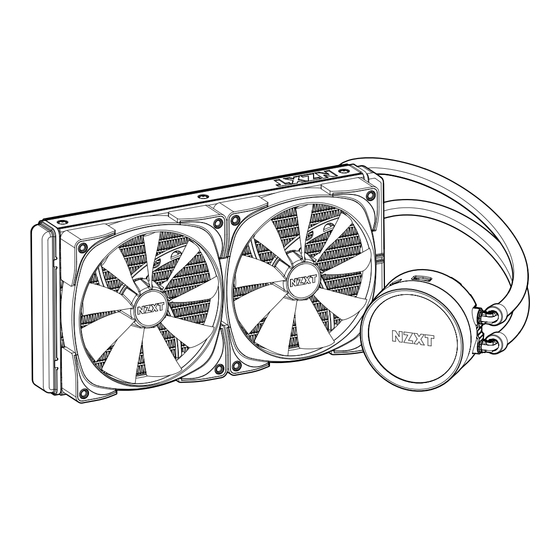

- Seite 1 KRAKEN X RGB SERIES WASSERK ÜHLUNG MIT R GB-LÜ FTERN...
- Seite 2 ............. NZXT CAM 2. VORBEREITUNG 5.
- Seite 3 1. BAUTEILE K R A K E N X R G B S E R I E S A. Kraken X53 / X63 / X73 C. AMD-Halterung B. Intel-Halterung (vormontiert) D. Intel-Rückplatte...
- Seite 4 BAUTEILE K R A K E N X R G B S E R I E S E. Intel-Sockel 1200/115X/1366 Abstandshalter I. 30 mm UNC 6-32 Lüfterschraube X53 - x16, X63 - x16, X73 - x12 F. Intel-Sockel 1700 Abstandshalter J.
- Seite 5 BAUTEILE K R A K E N X R G B S E R I E S M. Breakoutkabelsatz P. Lüfter-Anschlusskabel, 500mm N. Micro-USB-Kabel Q. Lüfter-zu-Lüfter-Anschlusskabel, 50mm X53 - x1, X63 - x1, X73 - x2 O. Lüftersplitterkabel R. Aer RGB Lüfter X53 - x2 120mm, X63 - x2 140mm, X73 - x3 120mm...
-
Seite 6: Vorbereitung
2. VORBEREITUNG K R A K E N X R G B S E R I E S 2.1 Vorbereitung - Intel LGA 1700 & 1200 / 115X ..2.2 Vorbereitung - Intel LGA AMD ........ - Seite 7 2.1 VORBEREITUNG - INTEL LGA 1700 & 1200 / 115X K R A K E N X R G B S E R I E S STEP 1 - VORBEREITEN DER RÜCKPLATTE Für Sockel 1200 / 115X alle vier Schieber der Intel- Rückplatte auf die innere Stellung schieben oder für Sockel 1700 auf die äußere Stellung.
- Seite 8 2.1 VORBEREITUNG - INTEL LGA 1700 & 1200 / 115X K R A K E N X R G B S E R I E S STEP 2 - BEFESTIGEN DER RÜCKPLATTE Die Intel-Rückplatte wie in der Abbildung gezeigt an der Rückseite des Mainboards befestigen.
- Seite 9 2.1 VORBEREITUNG - INTEL LGA 1700 & 1200 / 115X K R A K E N X R G B S E R I E S STEP 3 - BEFESTIGEN DER ABSTANDSHALTER Die vier Abstandshalter für Sockel 1700 & 1200 / 115X sind von der Frontseite des Mainboards aus zu befestigen.
-
Seite 10: Vorbereitung - Intel Lga Amd
2.3 VORBEREITUNG - INTEL LGA AMD K R A K E N X R G B S E R I E S STEP 1 Entfernen Sie die Stock-AMD-Montagehalterung und lassen Sie die Originalrückplatte an der Rückseite des Motherboards. FÜR DEN SOCKEL TR4 GEHE BITTE GLEICH ZU AMD - SCHRITT 4... - Seite 11 2.2 VORBEREITUNG - INTEL LGA AMD K R A K E N X R G B S E R I E S STEP 2 Die vier AMD-Manschetten von der Frontseite des Mainboards aus befestigen. Je nach Sockel muss sichergestellt werden, dass die Manschetten so ausgerichtet sind, dass der Name des Sockels nach oben zeigt.
- Seite 12 2.2 VORBEREITUNG - INTEL LGA AMD K R A K E N X R G B S E R I E S STEP 3 Installieren Sie von der Vorderseite des Motherboards vier AMD-Abstandhalter.
- Seite 13 2.2 VORBEREITUNG - INTEL LGA AMD K R A K E N X R G B S E R I E S STEP 4 - AUSTAUSCHEN DER HALTERUNG 1. Die Intel-Halterung kräftig in Richtung Pumpe schieben und gedrückt halten. 2. Zum Freigeben die Intel-Halterung gegen den Uhrzeigersinn drehen. 3.
-
Seite 14: Inhaltsverzeichnis
3. MONTAGE K R A K E N X R G B S E R I E S Befestigen der Pumpe - 3.6 Anschließen des Pumpentachos ................Ausrichten der Pumpe 3.2 Befestigen der Pumpe - INTEL/AMD AM5/AM4 3.7 Anschließen des SATA-Stromkabels ....... -
Seite 15: Befestigen Der Pumpe - Ausrichten Der Pumpe
K R A K E N X R G B S E R I E S Die Abdeckung der Pumpe besitzt eine drehbare Kappe, die in 12 Stellungen einrastet, um das NZXT-Logo auszurichten. Die Richtung des Pumpenschlauchs kann so verändert werden, wie... -
Seite 16: Befestigen Der Pumpe - Intel/Amd Am5/Am4
3.2 BEFESTIGEN DER PUMPE - INTEL/AMD AM5 /AM4 K R A K E N X R G B S E R I E S Pumpe mit der Halterung auf der CPU platzieren. Die Place the pump with the retention bracket onto the CPU. Abstandshalter durch die Bohrungen an der Halterung Ensuring the standoffs go through the holes on the bracket führen und mit den Rändelmuttern sichern. -
Seite 17: Befestigen Der Pumpe - Amd Tr4
3.3 BEFESTIGEN DER PUMPE - AMD TR4 K R A K E N X R G B S E R I E S 46MM Pumpe mit der Halterung auf der CPU platzieren. Die Schraubbohrungen des Sockels TR4 besitzen auf einer Seite einen kurzen und auf der anderen Seite einen langen Abstand. -
Seite 18: Befestigen Von Radiator Und Lüftern
3.4 BEFESTIGEN VON RADIATOR UND LÜFTERN K R A K E N X R G B S E R I E S JE NACH BEFESTIGUNGSWEISE DES RADIATORS SIND FOLGENDE SCHRAUBEN ZUR BEFESTIGUNG DES RADIATORS ZU VERWENDEN: • DIREKTE BEFESTIGUNG • INDIREKTE BEFESTIGUNG BITTE BEACHTEN •... -
Seite 19: Direkte Befestigung
3.4 BEFESTIGEN VON RADIATOR UND LÜFTERN K R A K E N X R G B S E R I E S DIREKTE BEFESTIGUNG Passt der Radiator direkt auf das Gehäuse, zunächst den/die Lüfter mithilfe der 30 mm Lüfterschrauben und Unterlegscheiben montieren. Anschließend den Radiator mithilfe der 5 mm Gehäuseschrauben und Unterlegscheiben befestigen. -
Seite 20: Indirekte Befestigung
3.4 BEFESTIGEN VON RADIATOR UND LÜFTERN K R A K E N X R G B S E R I E S INDIREKTE BEFESTIGUNG Um den/die Lüfter zwischen Radiator und Gehäuse zu montieren, zur Befestigung 30 mm Lüfterschrauben und Unterlegscheiben verwenden. -
Seite 21: Stromversorgung Der Lüfter
3.5 STROMVERSORGUNG DER LÜFTER K R A K E N X R G B S E R I E S Sie können den beigelegten Lüfter-Splitter nutzen, um die Lüfter mit Ihrem Mainboard oder einer Lüftersteuerung (nicht enthalten) zu verbinden. Bitte schlagen Sie bezüglich des Anschlusses der Lüfter in der Anleitung des Herstellers nach. -
Seite 22: Anschließen Des Pumpentachos
3.6 ANSCHLIESSEN DES PUMPENTACHOS K R A K E N X R G B S E R I E S Den 3-poligen Anschluss des Breakoutkabelsatzes mit dem 4-poligen Anschluss CPU_FAN oder AIO_PUMP am Mainboard verbinden. BITTE BEACHTEN • Wird CPU_FAN nicht verwendet, gegebenenfalls die Lüfterfehler-Warnung im BIOS des Mainboards deaktivieren. -
Seite 23: Anschließen Des Sata-Stromkabels
3.7 ANSCHLIESSEN DES SATA-STROMKABELS K R A K E N X R G B S E R I E S Das SATA-Stromkabel des Stromkabelsatzes mit dem SATA-Stromkabel der Stromversorgung verbinden. -
Seite 24: Anschließen Des Usb-Kabels
3.8 ANSCHLIESSEN DES USB-KABELS K R A K E N X R G B S E R I E S Das Micro-USB-Kabel der Pumpe an einen freien internen USB 2.0 Anschluss am Mainboard anschließen. -
Seite 25: Anschließen Der Rgb-Led Zur Steuerung Der Beleuchtung
3.9 ANSCHLIESSEN DER RGB-LED ZUR STEUERUNG DER K R A K E N X R G B S E R I E S BELEUCHTUNG Ausrichtung überprüfen und das Lüfter-Anschlusskabel an den RGB-LED-Anschluss des Breakoutkabels anschließen. -
Seite 26: Anschließen Der Aer Rgb-Lüfter
3.10 ANSCHLIESSEN DER AER RGB-LÜFTER K R A K E N X R G B S E R I E S Schließe das Lüfter-Anschlusskabel an den Aer RGB 2 an. - Seite 27 3.10 ANSCHLIESSEN DER AER RGB-LÜFTER K R A K E N X R G B S E R I E S Wenn Du weitere Lüfter hinzufügen möchtest, schließe das 50mm Lüfter/Lüfter-Kabel an den Ausgang des ersten Lüfters und an den Eingang des nächsten Lüfters an.
