4.9 Vorheizen
IQlogic
wird für die Vorheizfunktion verwendet (Funktionsschal-
+
ter in Position 9).
Die Funktion wird im Bedienterminal des GOLD-Geräts oder über
die Kommunikationsschnittstelle aktiviert.
Das Modul steuert den Lufterhitzer für Wasser oder Elektro.

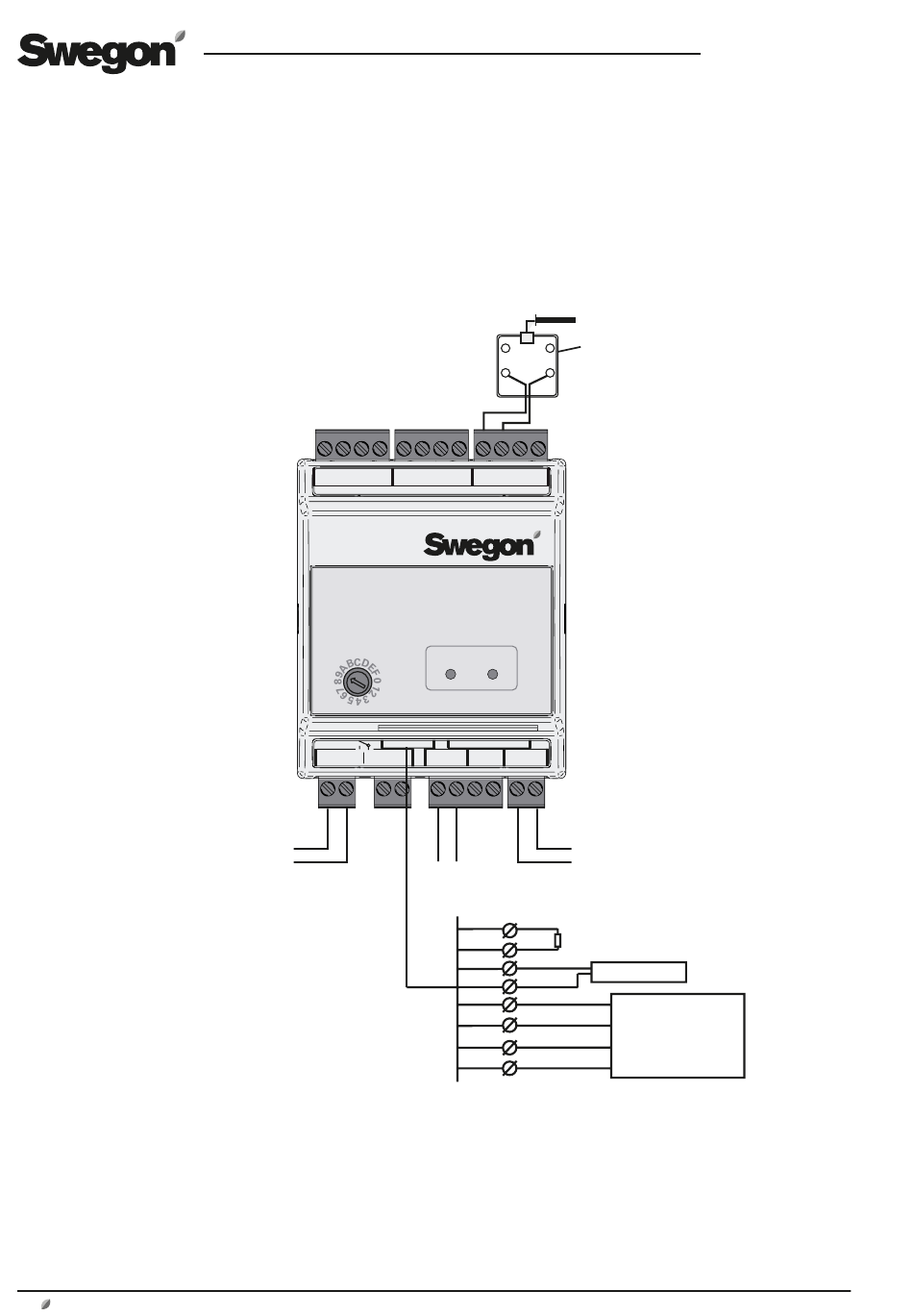

Anschaltung von Lufterhitzer Wasser an GOLD, TBLA/
TCLA oder Elektroregister eines anderen Typs als Swegon-
Standard
Der Ventilstellantrieb ist am Steuerkabel mit einer Schnellkupp-
lung ausgerüstet.
Eine eventuelle Umwälzpumpe wird an einen Relaisausgang
angeschlossen.
Gilt nur für GOLD Größe 100/120:
Wenn die Gesamtbelastung an den Anschluss-
klemmen 31-32 größer als 16 VA ist, müssen
die Anschlussklemmen 201 (G) und 202 (G0)
verwendet werden. Die Anschlussklemmen
201-202 können insgesamt mit maximal 48 VA
belastet werden.
* Beim Anschluss von digitalen Temperatur-
fühlern muss unbedingt auf korrekte Polarität
geachtet werden.
10
www.swegon.com
1
2
3
-
+
-
IQlogic
P1
C
NO
13
14
Steuerung der
Umwälzpumpe
Ein eventueller Frostschutzfühler für den Lufterhitzer Wasser ist
mit einer RJ-45-Kupplung versehen.
Kabel für BUS-Kommunikation zwischen dem IQlogic
und der Steuereinheit IQlogic des Geräts werden an einem
beliebigen Anschluss COM1 oder COM2 am IQlogic
einem der mit COM1–3 gekennzeichneten Anschlüsse an der
Steuereinheit IQlogic des Geräts angeschlossen.
Temperaturfühler*
für Vorheizung
R1
RD
4
5
6
7
8
9 10 11 12
+
-
-
-
-
+
+
S
S
+
COM POWER
Heat/C ool
Com 1
Com 2
+
-
+
-
C
NO
G
G0
15
16
17
18
19
20
21
22
Pumpenalarm
(erfordert GOLD Programmversion 1.10 oder später)
Blau
Orange
Schwarz
Braun
Rot
Weiß
Grün
Gelb
Braun
Weiß oder
Grau
DE.TBIQ3.221215
Buchse für Wand-
montage, 019611
T1
GR
32 (G0) Iqlogic-Steuereinheit
31 (G) Iqlogic-Steuereinheit
Widerstand/Lufterhitzer/Luftkühler Typ, 2,2 kΩ
Tauch-/Anlegefühler
0–10 VDC Ausgangssignal
0–10 VDC Steuersignal
G0 24 VAC
G 24 VAC
Änderungen vorbehalten.
+
-Modul
-Modul und
+
Ventilstellan-
trieb
