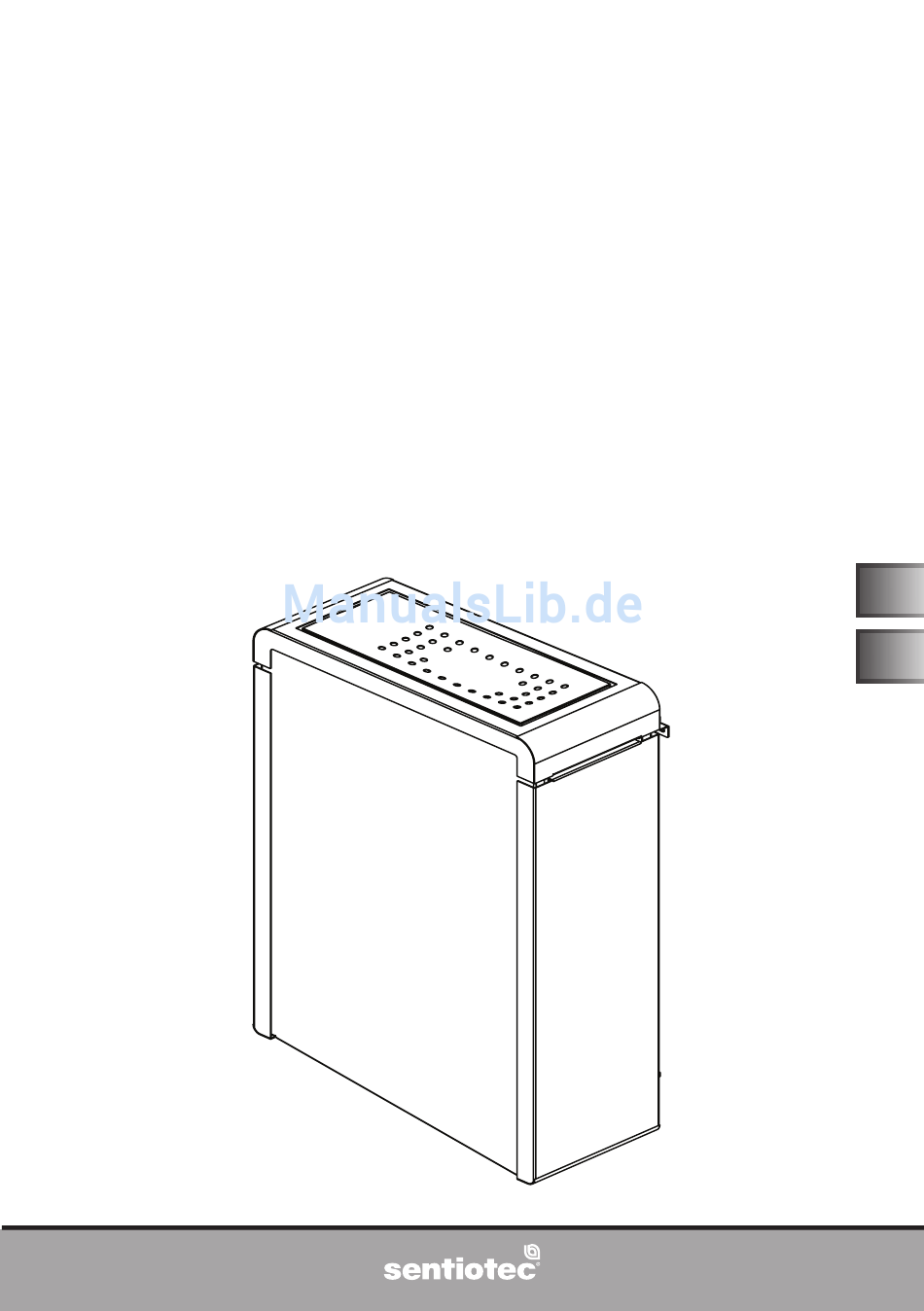

Zusatzverdampfer R
CP-25-STP
Zusatzverdampfer R black
CP-25-STP-B
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
Version 06/15
Ident-Nr. M100-000-238
DE
EN

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec CP-25-STP-B

Inhaltszusammenfassung für Sentiotec CP-25-STP-B

  • Seite 1 Zusatzverdampfer R CP-25-STP Zusatzverdampfer R black CP-25-STP-B MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 06/15 Ident-Nr. M100-000-238...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Zubehör 3.3. Produktfunktionen 4. Montage und Anschluss 4.1. Montageort 4.2. Sicherheitsabstände 4.3.
  • Seite 3 7. Wartung 7.1. Verdampferbehälter reinigen 7.2. Keramikschale reinigen 7.3. Verdampferbehälter entkalken 8. Problemlösung 9. Entsorgung 10. Technische Daten WORLD OF WELLNESS...

  • Seite 4: Zu Dieser Anleitung

    Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.

  • Seite 5: Wichtige Hinweise Zu Ihrer Sicherheit

    Montage- und Gebrauchsanweisung S. 5/28 2. Wichtige Hinweise zu Ihrer Sicherheit Der Zusatzverdampfer R ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln. 2.1.

  • Seite 6: Sicherheitshinweise Für Den Monteur

    Montage- und Gebrauchsanweisung S. 6/28 2.2. Sicherheitshinweise für den Monteur ● Montage- und Anschlussarbeiten am Zusatzverdampfer dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.

  • Seite 7: Sicherheitshinweise Für Den Anwender

    Montage- und Gebrauchsanweisung S. 7/28 2.3. Sicherheitshinweise für den Anwender ● Das Gerät darf nicht von Kindern unter 8 Jahren verwendet werden. ● Das Gerät darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähig- keiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...
  • Seite 8 Montage- und Gebrauchsanweisung S. 8/28 ● Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem Saunaofen und dem Zusatzverdampfer liegen, bevor Sie die Saunasteuerung einschalten. ● Berühren Sie niemals den Zusatzverdampfer während des Be- triebs. Die Oberfläche des Zusatzverdampfers wird sehr heiß. ●...

  • Seite 9: Produktbeschreibung

    Montage- und Gebrauchsanweisung S. 9/28 3. Produktbeschreibung 3.1. Lieferumfang ● Zusatzverdampfer mit Montageleiste ● Montage- und Gebrauchsanweisung ● Keramikschale für Kräuter und Duftstoffe 3.2. Zubehör Zubehör Artikelnummer Automatische Befüllung CP-RC-AF Tankerweiterung CP-RCZ-TE Halterungsset für Reling CP-STB-HSR Holzreling Zusatzverdampfer LINDE CP-STB-L Holzreling Zusatzverdampfer NUSS CP-STB-N 3.3.

  • Seite 10: Montage Und Anschluss

    Montageanweisung – nur für Fachpersonal S. 10/28 4. Montage und Anschluss Berücksichtigen Sie folgende Punkte bei der Montage und dem Anschluss des Zusatzverdampfers: WARNUNG! Stromschlag-Gefahr ● Führen Sie Montage- und Anschlussarbeiten am Zusatzverdampfer nur im spannungsfreien Zustand durch. ● Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden.

  • Seite 11: Montage An Der Kabinenwand

    Montage- und Gebrauchsanweisung S. 11/28 4.3. Montage an der Kabinenwand Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 13, 14). 1. Befestigen Sie die Montageleiste 1 waagrecht mit den beiliegenden Holz- schrauben 2 an der Wand. Beachten Sie dabei die Mindestabstände des Zusatzverdampfers in Abb.
  • Seite 12 Montageanweisung – nur für Fachpersonal S. 12/28 Abb.1 Sicherheitsabstände Zusatzverdampfer R 2,5 kW (CP-25-STP / CP-25-STP-B) min. 50 min. 50 Maße in mm Abb.2 Montageleiste Zusatzverdampfer R 2,5 kW (CP-25-STP / CP-25-STP-B) WORLD OF WELLNESS...
  • Seite 13 Montageanweisung – nur für Fachpersonal S. 13/28 Abb.3 Postion der Montageleiste 2,5 kW (CP-25-STP / CP-25-STP-B) Maße in mm Abb.4 Sicherung Zusatzverdampfer R (Montageleiste) 2,5 kW (CP-25-STP / CP-25-STP-B) WORLD OF WELLNESS...

  • Seite 14: Montage Am Saunaofen Concept R

    Montageanweisung – nur für Fachpersonal S. 14/28 4.4. Montage am Saunaofen Concept R Ihr finnischer Concept R Saunofen kann durch den Zusatzverdampfer R zu einem Kombi-Ofen erweitert werden. Beachten Sie dabei, dass Ihre Saunasteuerung für den Kombi-Betrieb geeignet ist. Beachten Sie die Sicherheitsabstände Abb. 1 (Seite 13) und Abb. 5, Abb. 6 Abb.
  • Seite 15 Montageanweisung – nur für Fachpersonal S. 15/28 Abb.6 Befestigen der Montageleiste am Saunofen Concept R Abb.7 Sicherung Zusatzverdampfer R (CP-25-STP / CP-25-STP-B) WORLD OF WELLNESS...

  • Seite 16: Anschlussplan

    Montageanweisung – nur für Fachpersonal S. 16/28 4.5. Anschlussplan Abb.8 Anschlussplan Zusatzverdampfer 2,5 kW L1 L2 400 V~ 3x16 A 2,5 kW 1 Saunasteuerung 2 Temperaturfühler mit Übertemperatur-Sicherung 3 Zusatzverdampfer 2,5 kW 4 Heizsystem 9 kW oder 10,5 kW 5 Stromversorgung Abb.9 Verdrahtungsschemen - Heizsystem 1 Übertemperatur-Sicherung 2 Wassermangel...

  • Seite 17: Elektrischer Anschluss

    Montageanweisung – nur für Fachpersonal S. 17/28 4.6. Elektrischer Anschluss 1. Lösen Sie die Schrauben 2 und 3 mit einem Schraubendreher. 2. Entfernen Sie das Abdeckblech 1. 3. Führen Sie das Anschlusskabel des Verdampfers durch die Durchführung 5. 4. Schließen Sie die Adern dieses Anschlusskabels an den Klemmen PE – N –...
  • Seite 18 Montageanweisung – nur für Fachpersonal S. 18/28 Abb.11 Anschlussklemmen Zusatzverdampfer R 4 Anschlussleiste für den Verdampfer 5 Durchführung für das Anschlusskabel WORLD OF WELLNESS...

  • Seite 19: Inbetriebnahme

    Gebrauchsanweisung für den Anwender S. 19/28 5. Inbetriebnahme 5.1. Keramikschale einsetzen ● Setzen Sie die Keramikschale auf den Verdampferbehälter - wie in der Abbildung unten gezeigt. 5.2. Erstmaliges Aufheizen VORSICHT! Rauch- und Geruchsbildung beim ersten Aufheizen Auf neuen Heizsstäben befi nden sich Betriebsstoffe aus dem Fertigungs- prozess.

  • Seite 20: Bedienung

    Gebrauchsanweisung für den Anwender S. 20/28 f. Wenn beim nächsten Aufheizen kein Rauch und kein Geruch mehr entstehen, spülen sie den abgekühlten Verdampfer mit Leitungswas- ser. Danach können Sie mit dem ersten Saunabad beginnen. Wenn erneut Rauch oder Geruch entsteht, verlassen Sie sofort die Saunakabine und wiederholen Sie das erstmalige Aufheizen mit an- schließendem Lüften.

  • Seite 21: Kombi-Betrieb

    Gebrauchsanweisung für den Anwender S. 21/28 6.2. Kombi-Betrieb Im Kombi-Betrieb sind das Heizsystem des Saunaofens und der Zusatzverdamp- fer im Betrieb. Die Temperatur in der Saunakabine ist niedriger als im fi nnischen Saunabetrieb (ca. 40 bis 65 °C), dafür ist die relative Luftfeuchte mit 35 % bis ungefähr 70 % wesentlich höher.
  • Seite 22 Gebrauchsanweisung für den Anwender S. 22/28 Mit dem Auto-Refill-Set (CP-RC-AF) ist ein Festwasseranschluss und damit eine automatische Befüllung des Verdampferbehälters möglich. ACHTUNG! Beschädigung des Verdampfers Meerwasser, stark kalkhaltiges und chloriertes Wasser, Kräuter, Essenzen oder Duftstoffe können den Verdampfer beschädigen. ● Befüllen Sie den Verdampferbehälter nur mit Leitungswasser. ●...
  • Seite 23 Gebrauchsanweisung für den Anwender S. 23/28 1. Entfernen Sie die Keramikschale 1 und den Dampftrichter 2. 2. Stellen Sie ein Auffanggefäß (mindestens 5 Liter) unter den Kugelhahn am Verdampferboden. 3. Drehen Sie den Kugelhahn nach links bis das Restwasser ausfl ießt. 4.
  • Seite 24 Gebrauchsanweisung für den Anwender S. 24/28 Verwendung von Duftstoffen und Kräutern Wenn Sie es wünschen, können Sie Duftstoffe oder getrocknete Kräuter in die Keramikschale geben. Beachten Sie dabei folgende Punkte: ● Geben Sie Duftstoffe nicht direkt in den Verdampferbehälter. ● Beachten Sie die Herstellerangaben auf der Verpackung der Kräuter und Duftstoffe.

  • Seite 25: Wartung

    Gebrauchsanweisung für den Anwender S. 25/28 7. Wartung 7.1. Verdampferbehälter reinigen Entleeren und reinigen Sie den Verdampferbehälter nach jedem Gebrauch. Führen Sie dazu folgende Schritte durch: 1. Warten Sie bis das Wasser im Verdampfer abgekühlt ist. 2. Stellen Sie ein Auffanggefäß unter den Kugelhahn am Verdampferboden. 3.

  • Seite 26: Problemlösung

    Gebrauchsanweisung für den Anwender S. 26/28 8. Problemlösung Problem: Verdampfer funktioniert nicht obwohl Spannung anliegt. Problemlösung: Übertemperatur-Sicherung überprüfen: WARNUNG! Stromschlag-Gefahr ● Führen Sie folgende Arbeiten nur im spannungsfreien Zustand durch. Im Anschlussbereich des Zusatzverdampfers befinden sich 2 Temperaturschalter: ● 1 Temperaturschalter Selbstrückstellende Temperatursicherung.

  • Seite 27: Entsorgung

    Gebrauchsanweisung für den Anwender S. 27/28 9. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.

  • Seite 28: Technische Daten

    10. Technische Daten Die Abmessungen des Zusatzverdampfer R entnehmen Sie der Abb. 13. Artikel- Leistung Ver- Absiche- Gewicht [kg] Versorgung nummer dampfer [kW] rung [A] CP-25-STP 230V AC 1N~ CP-25-STP-B 50/60Hz Abb.13 Abmessungen Zusatzverdampfer R Maße in mm WORLD OF WELLNESS...
  • Seite 57 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... WORLD OF WELLNESS...
