Optima 300
Allgemein
Sämtliche Luft/Luft Wärmepumpen-Lüftungsgeräte wer-
den mit der Optima 300 Steuerung (für 230 V Ventilato-
ren) sowie mit Bedientableau mit Display geliefert, das
den Betriebszustand der Anlage anzeigt und auf dem die
Betriebseinstellungen problemlos vorgenommen werden
können.

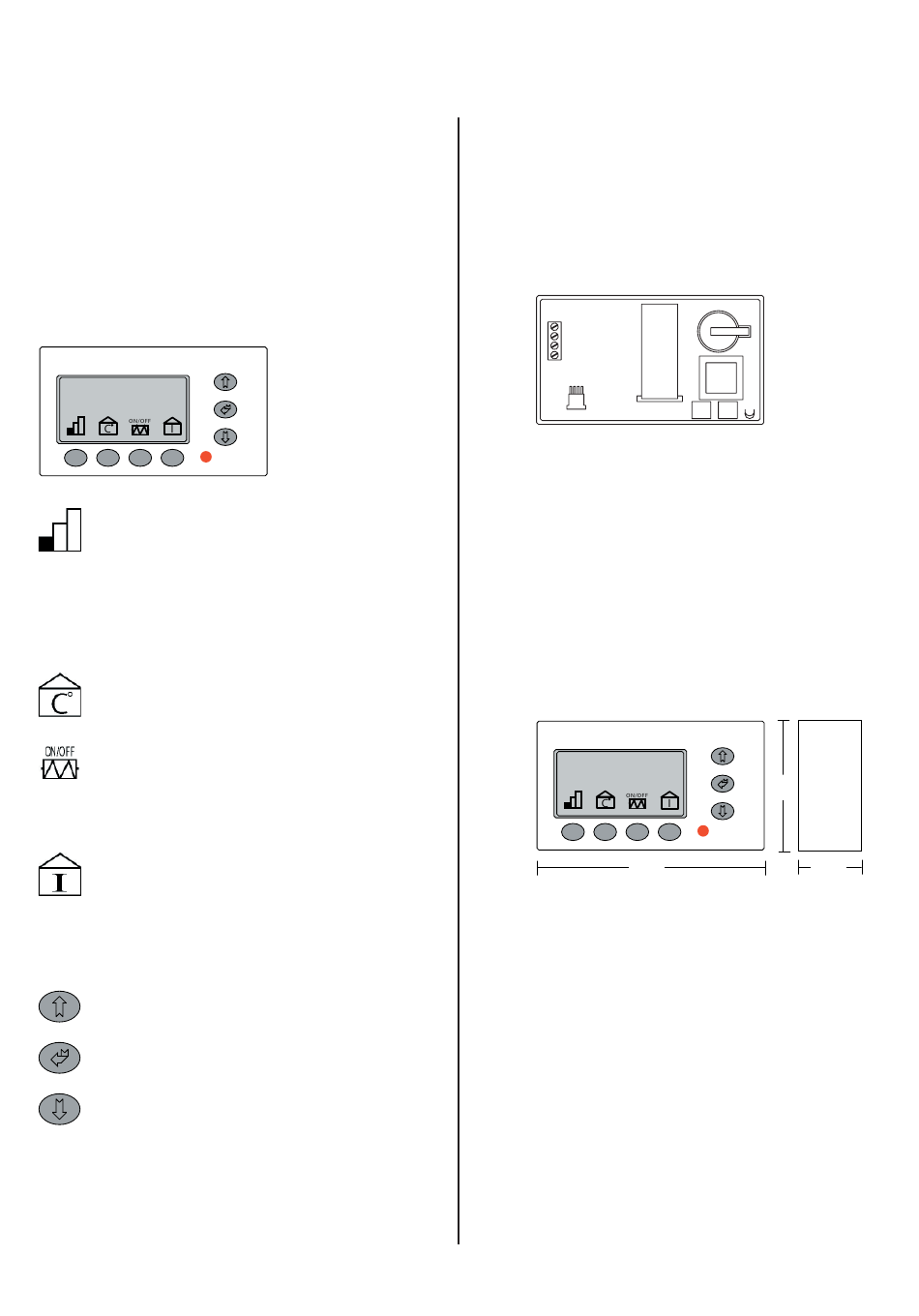

Bedientableau
Mittwoch 12:18
Raumtemperatur
o
21.5 C
Mit diesem Druckschalter kann die Geschwin-dig-
keit zwischen niedrig, mittel und hoch gewech-selt
werden (Stufe 1, Stufe 2, Stufe 3).
Wenn der Druckschalter 3-4 Sekunden gedrückt
bleibt kann die Anlage gestoppt werden.
Vor- / Nach-Heizfl ächen werden ausgeschaltet,
aber die Ventilatoren laufen 2 Minuten weiter, um
die Heizfl ächen abzukühlen.
Mit diesem Druckschalter kann man die gewün-
schte Raumtemperatur ändern.
Die Wärmepumpen sind mit Vorheizfl ächen und
Nachheizfl ächen lieferbar.
Mittels dieses Druckschalters kann man das Si-
gnal zum Einschalten dieser Heizfl ächen geben,
sofern Bedarf dafür besteht.
Mit diesem Druckschalter kann man sämtliche
Temperaturen der Anlage sehen, und wenn man
auf den Druckschalter »Pfeil ab« drückt, wird an-
gezeigt, welche Fühler/Ventile in Betrieb sind. Da-
durch hat man die Möglichkeit für einen schnellen
Überblick über den Betriebszustand der Anlage.
Möchte man die Betriebseinstellungen ändern,
muss man "Pfeil auf"(A), „Pfeil ab"(B), „Enter" (C)
- also erst oben, dann unten, dann in der Mitte
- drücken. Dadurch gelangt man in das Betriebs-
menü, in dem man die Betriebseinstellungen än-
dern kann.
Wenn man "Pfeil ab" drückt, kann man von einem
Menüpunkt zum nächsten springen. Wenn man
"Pfeil auf" drückt, kann man rückwärts von einem
Menüpunkt zum vorherigen wechseln.
Möchte man schnell durch das Betriebsmenü
blättern, drückt man "Enter", wonach die gesamte
Seite zum nächsten Menüpunkten wechselt.
830200G/151212
A
C
B
Drückt man „Pfeil auf" und „Enter" gleichzeitig, kann man
die Uhr um 1 Stunde vorwärts (=Sommerzeit) stellen.
Drückt man „Pfeil ab" und „Enter" gleichzeitig, kann man
die Uhr um 1 Stunde rückwärts (=Winterzeit) stellen.
Das Bedientableau von hinten gesehen
24
23
A
22
21
C
A: Klemmenleiste. Anschluss des Aggregats
B: Raumfühler T2.
C: Kommunikationsstecker für Computer (Datenlogger / KD)
D: Datenerfassung IC-Kreis (rot)
E: Prozessor Bedientableau
F: Batterie (Backup mit 7 Jahre Betriebsreserve)
G: IC-Kreis (schwarz)
Maßzeichnung
(Abmessungen in mm)
Mittwoch
Raumtemperatur
21.5
Kabeleingang (Rückseite unten)
Elektrischer Anschluss
Zwischen Aggregat und Bedientableau muss ein
4 x 0,25 mm 2 Schwachstromkabel montiert werden. Die
maximale Kabellänge beträgt 30 m.
- Technische Änderungen vorbehalten -
