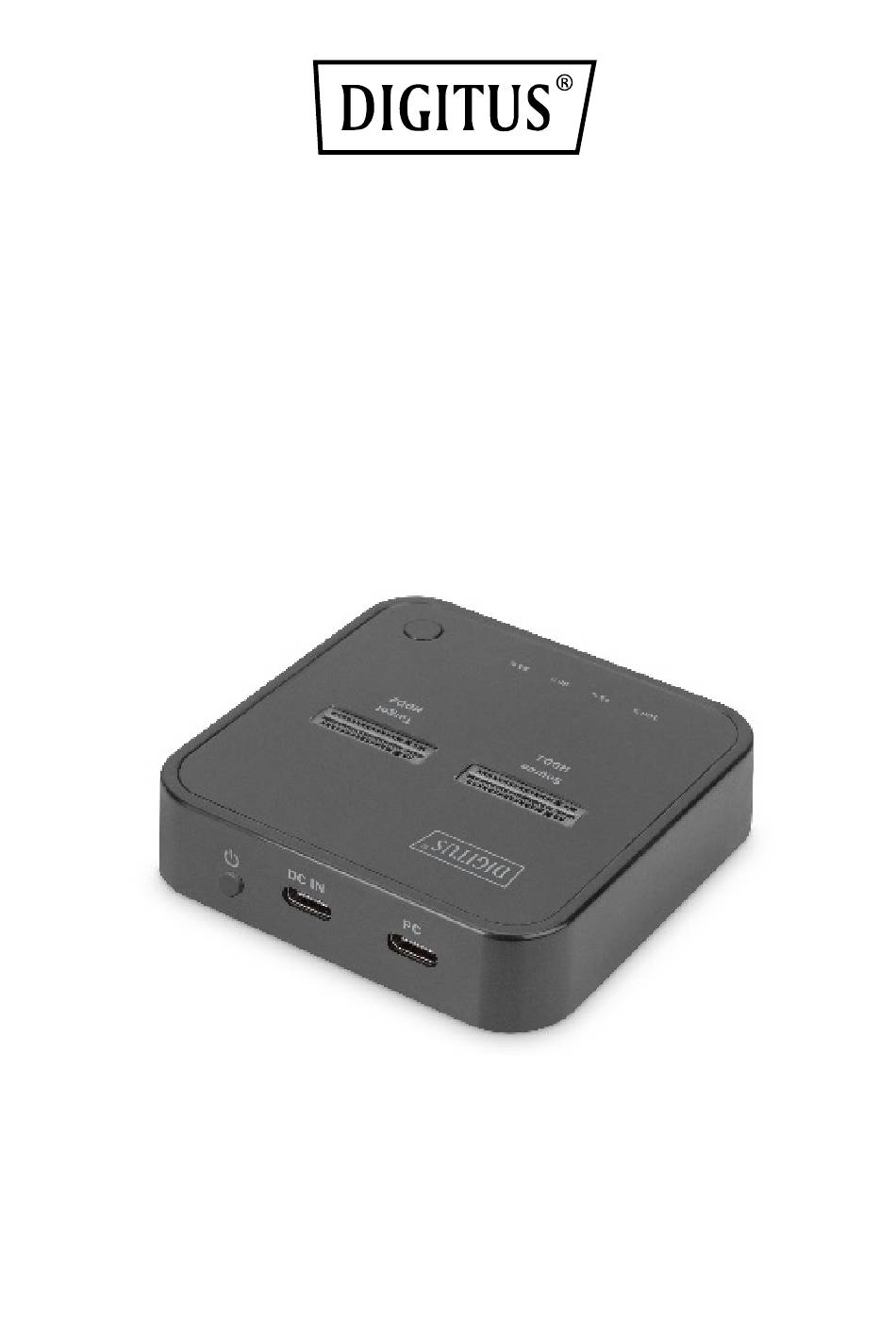

- Seite 1 DUAL M.2 NVMe SSD-DOCKING STATION MIT OFFLINE-KLON-FUNKTION, USB-C™ Kurzanleitung DA-71545 Rev. 1...
-
Seite 2: Beschreibung
Beschreibung Die Dual NVMe Docking Station von DIGITUS® beherbergt M.2-SSDs mit bis zu 4 TB pro Steckplatz. Verwalten Sie insgesamt 2 SSDs verschiedener Formate mit einer Gesamtspeicherkapazität von bis zu 8 TB. Dank der integrierten Offline-Klon-Funktion können Sie sogar per Knopfdruck Speichermedien duplizieren, ohne ein Endgerät anzuschließen. -
Seite 3: Technische Spezifikationen
Technische Spezifikationen Kapazität Max. 4 TB pro Steckplatz Unterstützte Formate 2242, 2260, 2280 & 22110 / SSDs mit M-Key, B & M-Key (NVMe) USB-C™-Anschlüsse 1x USB-C™ 3.2 Gen2 (Datenübertragung), 1x USB-C™ (Stromversorgung) Maximale Datenübertragungsrate 10 Gbps über USB-C™ Modi Klon- und dualer Modus Anwendungen PC, Notebook, TV, Router oder Spielkonsole (mit USB-C™-... -
Seite 4: Produktdetails

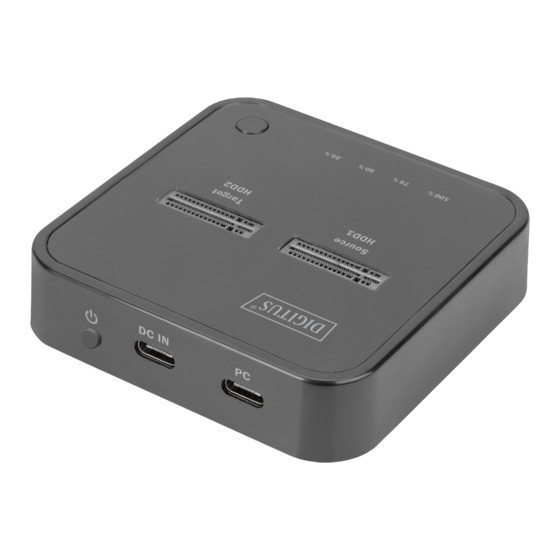

Produktdetails 1) Klon-Taste 2) M.2 NVMe SSD2 3) AN/AUS-Taste 4) USB-C™ zur Stromversorgung 5) USB-C™ zur Datenübertragung 6) M.2 NVMe SSD1 7) Leuchtanzeige für Kopierfortschritt... -
Seite 5: Grundlegende Funktionen
Grundlegende Funktionen • NVMe-SSD in vertikaler Richtung einlegen, USB-C™-Kabel mit USB-C™-Anschluss zur Datenübertragung an USB-Port des PC anschließen • Ladeadapter mit USB-C™-Ladeanschluss anschließen (funktioniert mit einer oder zwei angeschlossenen SSDs) - Seite 6 Das neue Laufwerk auf dem PC aufrufen • (Computer > Manage > Disk Management)
- Seite 7 Rechtsklick auf „Disk 1“, dann Klick auf „New Simple Volume“ • • Partitionsgröße nach Anleitung auswählen, dann Klick auf „Next“...
- Seite 8 Die neue Festplatte wird nun unter „Computer“ angezeigt und ist • einsatzbereit Schließen Sie zwei NVMe-SSDs an • (SSD-Kapazität der Quelle muss = < Ziel-SSD sein)
- Seite 9 Ladeadapter mit USB-C™-Ladeanschluss anschließen • Klon-Taste mehrere Sekunden gedrückt halten, bis die Klon-LED-Anzeige • 25 % blinkt...
- Seite 10 Warten, während die LED-Anzeigen 25 %, 50 %, 75 % und 100 % • aufleuchten Nachdem die LED-Anzeige für 100 % leuchtet und alle LEDs wieder • ausgegangen sind, ist der Klonvorgang abgeschlossen (Tipp: Bevor Sie den PC erneut anschließen, trennen Sie das USB-C™-Kabel zur Stromversorgung).
