Montage
Vor der Montage der Antriebe die Anbau- und Bohrmaße kontrollieren.
Die genaue Lage des RM/2/EasyDrive Antriebs ist anhängig von der Lage des Beschlags.
Der Mitnehmer muss auf den Beschlag zugreifen können. Hierbei sind besonders zu beachten:
- die Länge des Mitnehmers (30 oder 35 mm),
- der Hubweg, Standard 18 mm,
- die Verriegelungsrichtung.

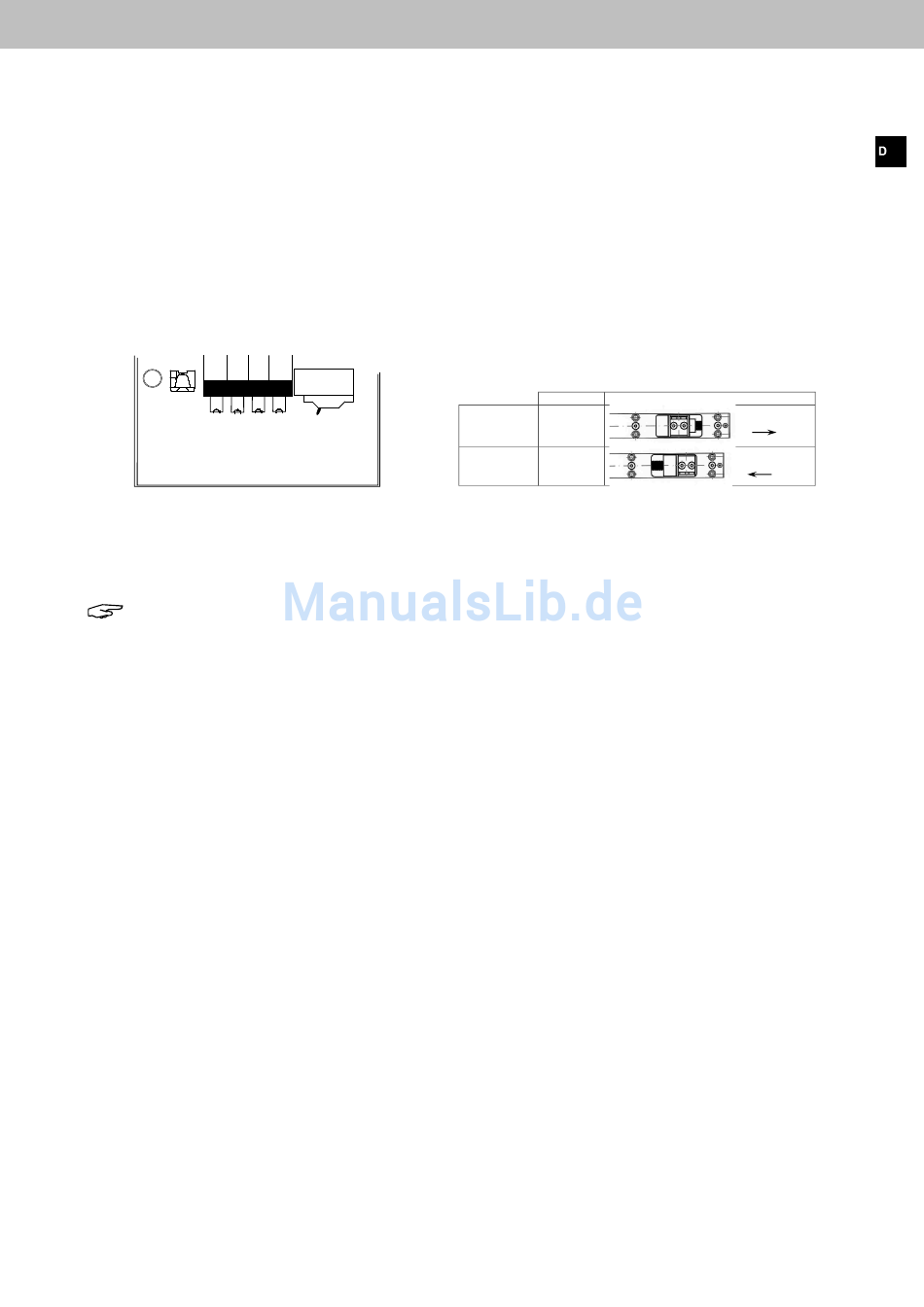

Verriegelungsrichtung einstellen
Die Verriegelungsrichtung kann an die Verriegelungsrichtung des Beschlags angepasst werden.
Bei der Standardeinstellung (Auslieferungszustand) befindet sich die Schalterstellung auf A.
LED
1 2
3
Um die Verriegelungsrichtung zu ändern, die Endkappe vom RM/2/EasyDrive auf der Leitungseingangseite
vorsichtig abziehen, so dass Sie die Position des Richtungsschalters, A oder B, auf der Platine erkennen können.
Den Richtungsschalter auf die gewünschte Position stellen.
Hinweis: Die Verriegelungsrichtung sollte nicht während des Motorlaufes geändert werden.
Anschließend setzen Sie die Endkappen wieder ein. Bitte dabei keine Gewalt anwenden!
Vergewissern Sie sich vor der endgültigen Montage, dass der Mitnehmer in der Endposition steht,
um spätere Beschädigungen des Beschlags zu vermeiden.
Nach mehrmaligem Probebetrieb erneut den festen Sitz der Geräte und der Befestigungsschrauben kontrollieren.
01/13424999481
Schalter für
Verriegelungsrichtung
A
B
4
Riegelmotor RM/2/EasyDrive
Schalter
gezeichnete Position OFFEN
Auslieferungs-
zustand
A
Änderungs-
B
zustand
Fahrweg in ZU
Fahrweg in ZU
