MONTAGEPLAN

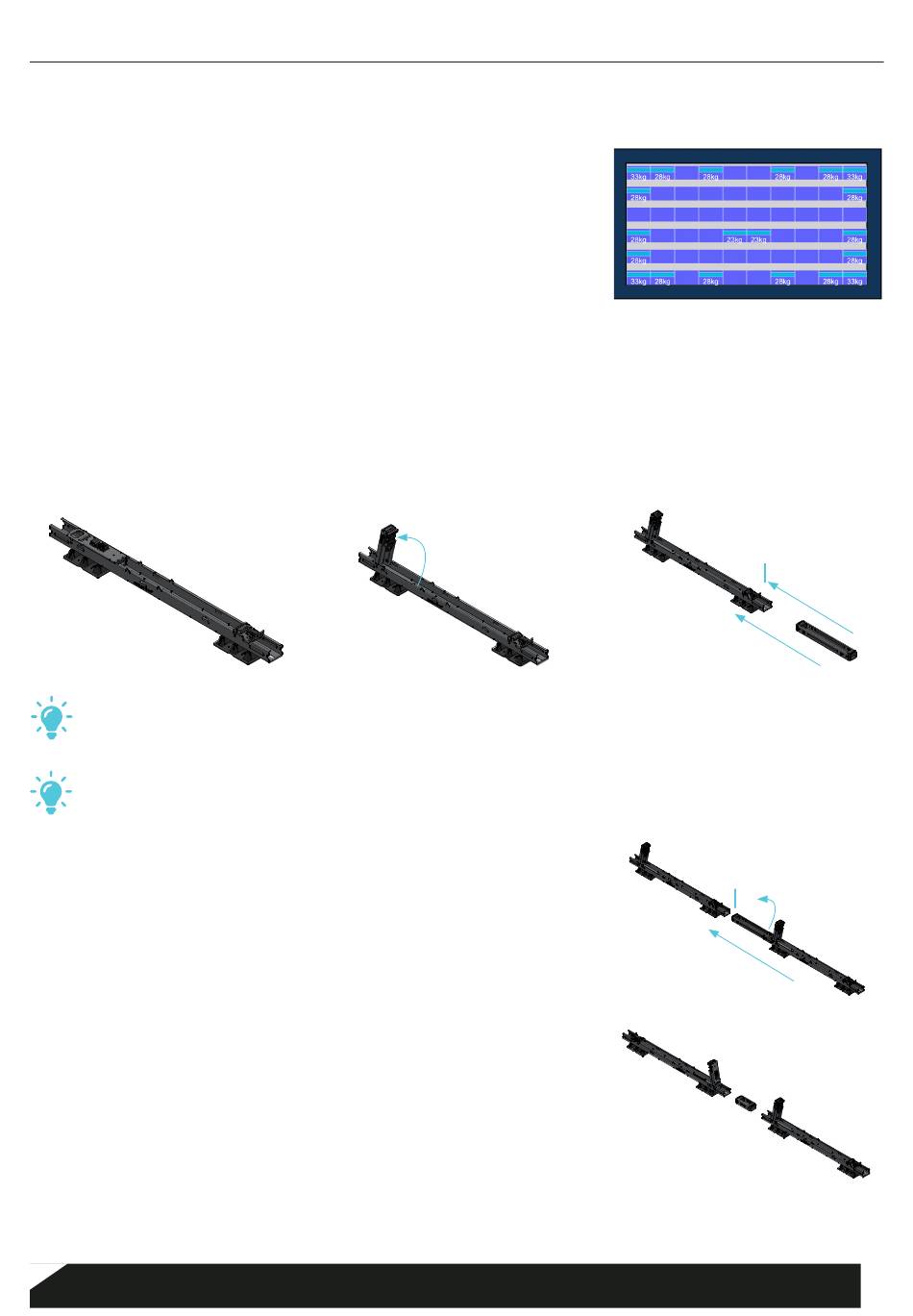

SCHRITT 1
Verwenden Sie den Montageplan und den Ballastplan aus dem Blubase-
Kalkulator. Bestimmen Sie den ersten Montagepunkt innerhalb des freien
Randbereichs (siehe Seite 5) und arbeiten Sie von dort aus von Norden nach
Süden weiter.
BASISELEMENTE
SCHRITT 2
Nehmen Sie das Basiselement und klicken Sie den Ständer immer zuerst in seine aufrechte Position. Setzen Sie das
Basiselement auf den ersten Montagepunkt. Nehmen Sie dann den Steckverbinder und klicken Sie ihn vorne ein.
Bitte beachten: Sie sollten ein deutliches Klicken hören können, das anzeigt, dass der Widerhaken korrekt im Loch
sitzt.
HINWEIS:
Wenn Sie auf einem Kiesdach arbeiten, sollten Sie den Einsatz unserer Erhöhungsblöcke in
Betracht ziehen. Diese Blöcke passen genau unter die Füße eines Basiselements. Dadurch wird das
Montagesystem angehoben und bewegt sich nicht.
HINWEIS:
Es ist wichtig, dass Sie bei der Montage gerade Linien und 90-Grad-Winkel einhalten.
Nur so lassen sich die Solarmodule mit den Ständern verbinden. Eine Lösung ist die Verwendung
einer Maurerschnur; siehe Beispiel.
SCHRITT 3
Verbinden Sie das zweite Basiselement mit dem ersten und klicken Sie
ein weiteres Verbindungsstück ein. Fahren Sie mit den nächsten
Basiselementen und Steckverbindern fort, bis die erste Reihe gemäß dem
Montageplan fertiggestellt ist.
OST-WEST-AUSRICHTUNG
Bei einer Ost-West-Ausrichtung müssen Sie das Basiselement drehen und
den Ost-West-Steckverbinder verwenden. Bringen Sie den Ständer in seine
aufrechte Position, bevor Sie den Steckverbinder einrasten lassen.
