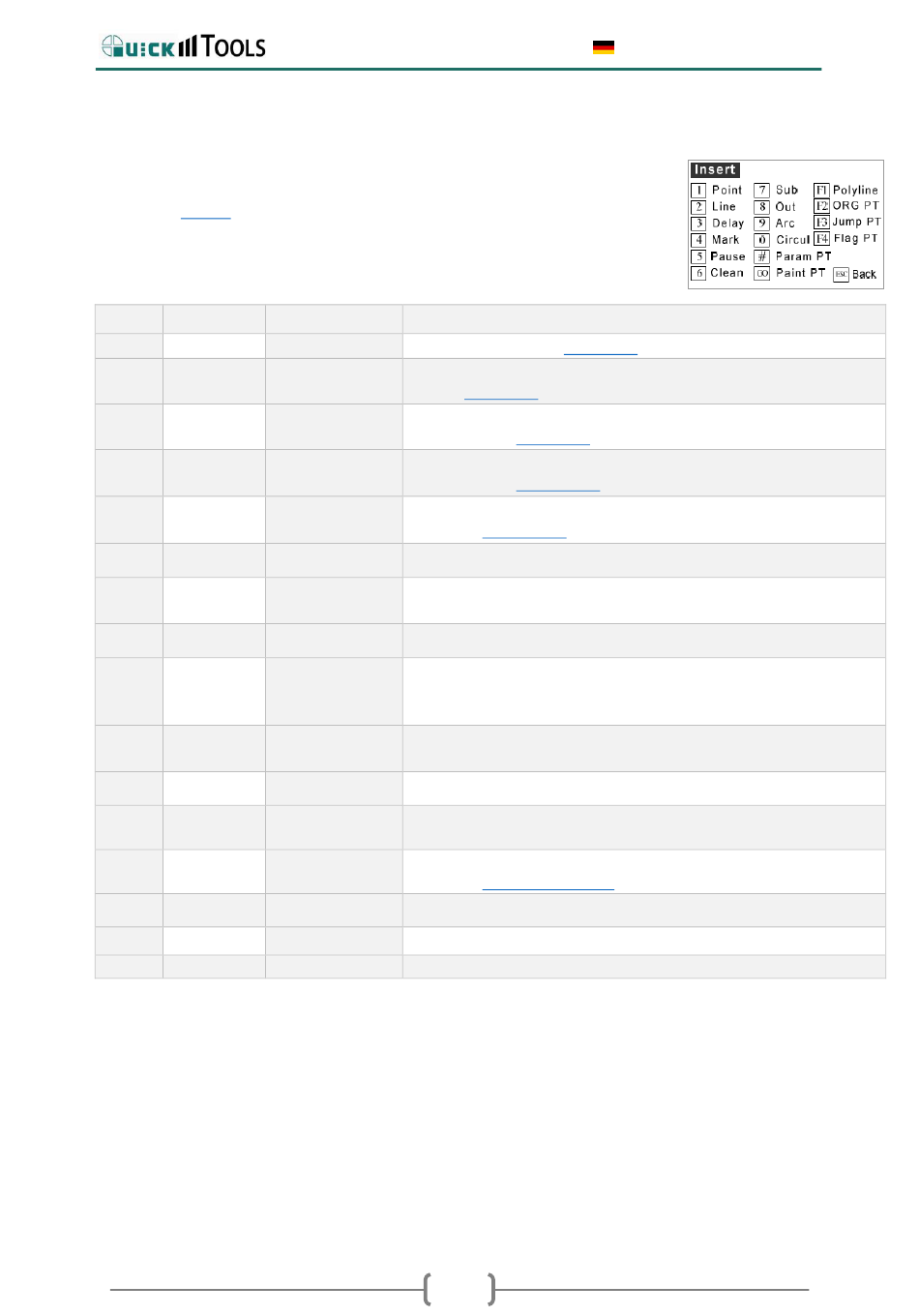

1.2. Varianten der Punkte

Es gibt mehrere Varianten von Punkttypen. Ein grafischer Punkt ist z.B. eine
Linie mit Anfang und Ende. Ein nichtgrafischer Punkt ist z.B. die Haltezeit.
Siehe auch Punkte
Taste Bez
1 Point
2 Line
9 Arc
0 circle
F1 Polyline
3 Delay
5 Pause
6 Clean
7 Sub
8 Out
# Param PT
GO Paint PT
4 MARK
F2 ORG PT
F3 Jump PT
F4 Flag PT
Typ Funktion
grafisch Einzelner Lötunkt,
Linie mit mit nur 3 Punkten programmieren (Start, Mitte,
grafisch
Ende)
Bogen mit mit nur 3 Punkten programmieren (Start,
grafisch
Mitte, Ende)
Kreis mit mit nur 3 Punkten programmieren (Start,
grafisch
Mitte, Ende)
Hiermit können komliziertere Muster programmiert
grafisch
werden,
nicht grafisch Haltezeit, einstellbar in ms, bis zur nächsten Bewegung.
Pausiert an diesem Punkt bis eine Eingabe folgt, z.B.
nicht grafisch
wenn START gedrückt wird.
nicht grafisch Position der Lötspitzenreinigung
Eine Subroutine ist ein vorher erstelltes Programm, das
nicht grafisch in ein vorhandenes Programm eingefügt werden kann.
Diese Subroutine kann nicht modifiziert werden.
Mit diesem Punkt kann über eine Schnittstelle ein
nicht grafisch
Schaltsignal ausgegeben werden.
nicht grafisch Ändert die Bewegungsgeschwindigkeit nach einem Punkt
nicht grafisch reserviert
MARK kann zur Kalibrierung oder Identifizierung genutzt
werden.
anderer Punkt Lötspitze fährt zur HOME-Position
anderer Punkt Es gibt zwei Sprungmethoden: bedingt und unbedingt.
anderer Punkt Wird genutzt zur Maschinenkomunikation. Flag bit 1-128
BEDIENUNGSANLEITUNG
siehe 4.7
siehe 4.8
siehe 4.9
siehe 4.10
siehe 4.11
Siehe: 3.4.3.5.1
